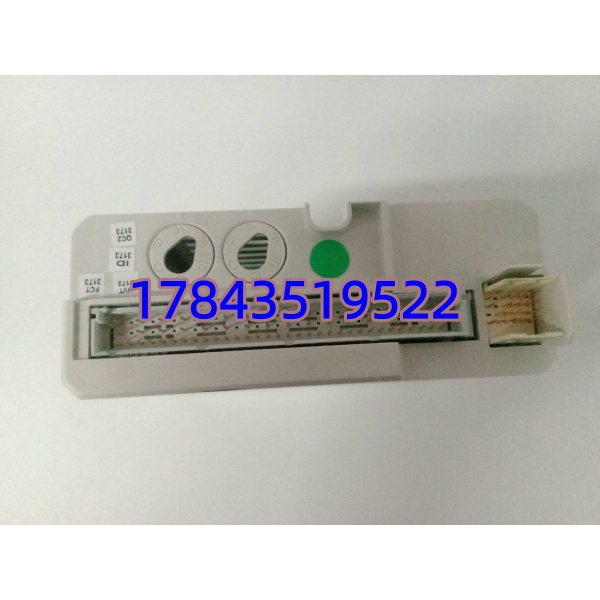

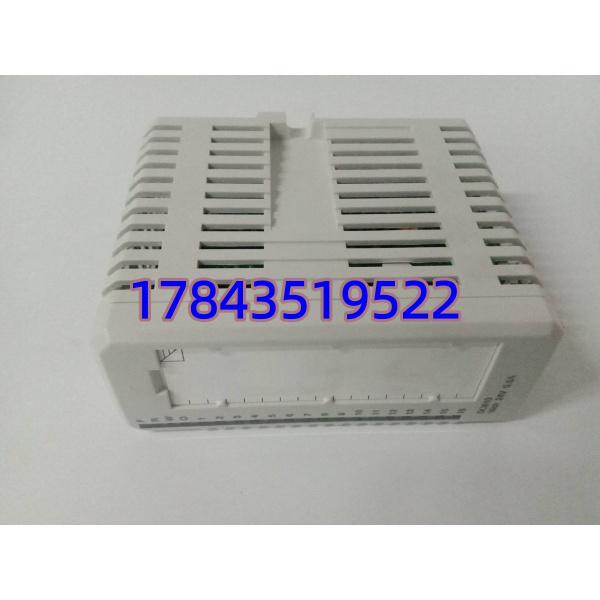

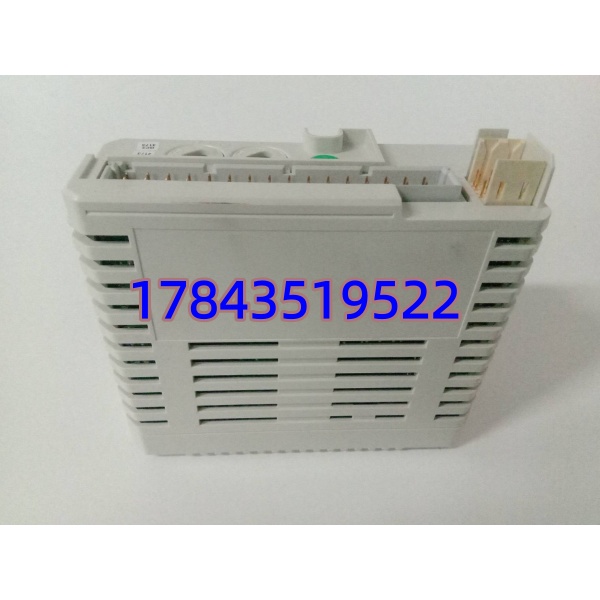

产品深度介绍
这块卡在S800机架里平时不起眼，但一旦报红灯或者某一路”瘫了”，你才知道什么叫”老鼠屎坏了一锅粥”。DO810在控制系统的位置很明确，就是控制器发号施令之后，它来负责通断执行。从功能上讲它并不复杂，就是16路24V的晶体管输出，每路0.5A，分成两个隔离组。但关键在于它扛不扛造。
说句实在话，现在市面上DO810货源并不稀缺，但坑全在细节上。我们碰到过不止一次，现场紧急采购回来的DO810，看着一模一样，插上TU810底座后，某几路带不动负载。后来一查才发现是供应商给的货里，内部MOS管批次不一样，导致内阻偏大。按照ABB官方手册，这东西的输出阻抗标称小于0.4Ω，差一点点在带大电流的时候压降就能把人坑死。所以咱做采购的，与其盯着那几十块钱差价，不如多问一句：发货前能不能拿Fluke 115C把16个通道的内阻全打一遍？
另外还得提一嘴它的自恢复保护——短路了或者温度超过150°C它会自己掐断输出，等温度降到140°C左右再自动恢复。看着挺智能对吧？但如果你现场是那种频繁短路的工况，它会反复进入热保护-恢复-热保护的循环，反而会导致设备频繁启停。稳妥的做法还是排查清楚现场线路，别指望它给你当保险丝用。
关键技术规格
| 参数项 | 详细规格与备注 |
|---|---|
| 产品型号 / 部件号 | DO810 / 3BSE008510R1 |
| 所属系统 | ABB S800 I/O 系列 |
| 通道数量 | 16路数字量输出，分为2组，每组8路，组间隔离 |
| 输出类型 | 晶体管电流源型（高侧驱动），非继电器触点型 |
| 输出电压范围 | 12 – 32 V DC (额定24V DC) |
| 每通道负载电流 | 连续最大 0.5A，短路电流限幅约2.4A |
| 输出阻抗 | < 0.4 Ω (这个数直接影响负载能力的真实表现) |
| 组隔离耐压 | 500V AC (介电测试电压) |
| 响应时间 | < 1ms (从总线指令到输出动作) |
| OSP故障预设 | 支持输出预置功能，总线故障时按设定状态输出，定时器可选256/512/1024ms |
| 过程电压监控 | 每组1路电压监控，失压时通过ModuleBus报错 |
| 保护功能 | 短路保护、过压保护、过温保护（约150°C关断，140°C自恢复） |
| 功耗 | 约2.1W (按70%通道激活工况计算) |
| 模块总线电流 | 5V供电，典型80mA |
| 配套MTU | TU810/TU812/TU814/TU830 (TU810/TU830带端子接线，TU812为D-Sub 25针接口) |
| MTU防呆码 | AA |
| 工作温度 | -25°C 至 +60°C (部分来源标注70°C，建议保守按60°C选型) |
| 存储温度 | -40°C 至 +85°C |
| 最大现场电缆长度 | 600米 |
| 认证 | UL, CE (适用于国内及出口项目合规) |
应用场景与行业案例
上周三下午，福建一个纸浆厂的老陈在电话里嗓门大得吓人：”DO810第十六路那绿灯亮着，但现场那个电磁阀就是没动静，你赶紧给我查查啥原因！”我们让他先别急，拿万用表量一下那一路的输出端对地电压。结果老陈一量，24V有，但接上负载就掉到10V。原因很简单——那一路的MOS管内阻已经大了。这就是DO810这种高侧输出模块最让人头痛的问题：指示灯会骗人，绿灯亮不代表它真能带得动。
几个最容易出事的场合：
- 纸浆厂的高湿环境：控制柜里湿度一上来，的端子排上就容易爬电生铜绿，导致输出通道内阻变大，本该正常开启的阀门老是欠压不动作。
- 水泥厂的粉尘环境：粉尘堵塞了模块的散热孔，虽然有自带的过温保护，但频繁过温自恢复会导致你的风机启停像个抽风患者。
- 水处理厂的频繁启停工况：加药泵一天启停上百次，内部的电流限幅保护电路可能在长年累月的浪涌冲击下先失效——那时候模块还在，但单路输出已经”废了”。
