产品详情

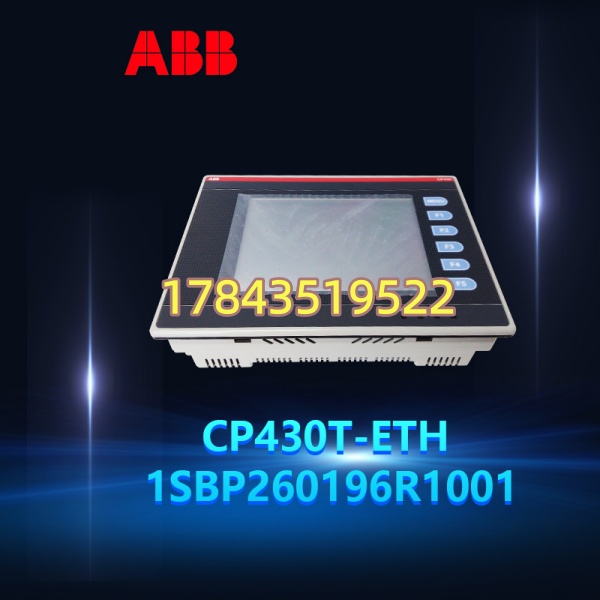

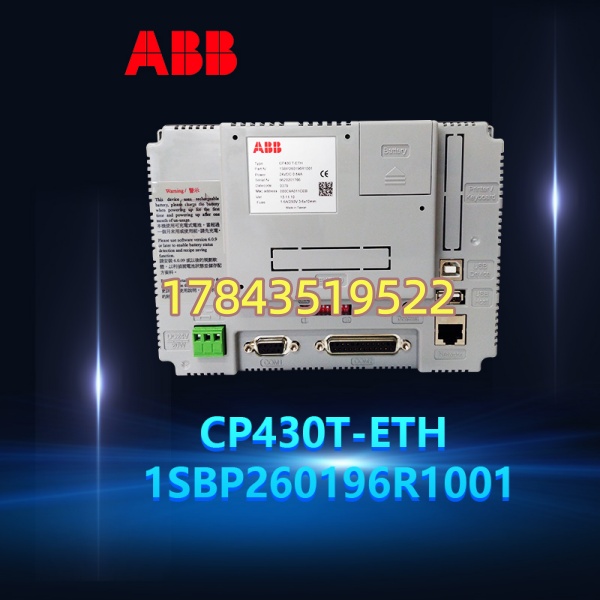

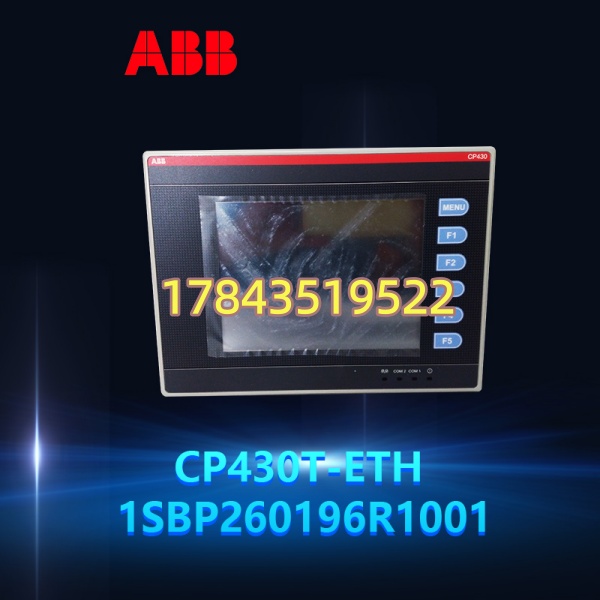

· 型号：1SBP260196R1001（CP430T-ETH，带以太网口 TFT 触控版 CP300）
· 品牌：ABB（Asea Brown Boveri / ABB Ability™ 早期 HMI 产品线）
· 系列：ABB Panel 300 / CP300 系列（后继为 CP600 / CP600w 系列）
规格参数
- 目录号：1SBP260196R1001 — CP430T-ETH：5.7″ Color TFT Touch, Ethernet 10/100, 24V DC
- 显示屏：5.7英寸（对角）主动矩阵 TFT 彩色 LCD，分辨率 320×240 (QVGA)，262K / 65536 色（依固件）
- 触摸类型：4线电阻式触摸屏，表面硬化玻璃（耐刮擦，可用指尖或触控笔）
- 前面板防护：IP65（正面），NEMA 4X 室内，铝边框，开孔尺寸 ≈ 176×132 mm（需核对安装图）
- 通讯端口：1×10/100Base-TX Ethernet RJ45（Modbus TCP、ABB AC500 Tag Protocol）；1×COM1 RS-232/RS-422/RS-485 可配置（支持 Modbus RTU Master/Slave、自由口）
- 应用内存：典型 32 MB～64 MB Flash（依生产批次），RAM 约 16 MB～32 MB，支持 USB 下载或以太网下载
- 扩展接口：后部 mini-USB B 型（仅用于 PC 连接下载/上传，非主机口）或 USB-A（部分批次用于 U盘数据记录，需核对）
- 电源输入：24 V DC（±20%，18～30 V DC），典型功耗 <6 W（约 250 mA @24V）
- 背光灯：CCFL 或 LED（依生产批次），平均寿命 ≈25,000～50,000 h @25℃，现场可更换需拆壳
- 编程软件：ABB Panel Builder 300 v2.x / 部分功能并入 Automation Builder HMI 编辑器（.ppj 项目文件，与 CP600 不兼容）
- 工作环境：0～+50℃ 运行（部分资料 -10～+50℃ 降额），5～90% RH 非凝露，存储 -20～+60℃
- 认证：CE、cULus Listed、FCC Part 15 Class A、RoHS 依批次
- 安装深度／重量：背后突出 ≈48～55 mm（含接头），本体约 0.6～0.8 kg
产品介绍
CP430T-ETH（1SBP260196R1001）是 ABB CP300 家族中带板载以太网口的 5.7英寸彩触 HMI，主要搭配 AC500 / AC700 系列 PLC 做小型机柜本地操作界面。它比老款 CP430B（仅串口）多了 10/100M 以太网口，支持 Modbus TCP 直连 AC500 EN 模块或第三方设备，画面用 Panel Builder 300 开发。CP300 系列定位入门，现已被 CP600（6″～15″）取代，但大量 OEM 包装机、试验台、小型产线仍用它。
坦白讲买这屏基本是 OEM 设备 MRO 或老线备件——原 Panel Builder 300 项目（.ppj）直接下载进同型号 CP430T-ETH 就能跑，不动 PLC 程序。有一点要注意：CP430T（早期无 ETH 版）和 CP430T-ETH 固件不通用，下载时选对硬件型号；老 COM1 口如用 RS-485 两线半双工需正确设终端电阻和偏置，现场我遇过因缺上拉电阻导致偶尔通讯掉包。
应用场景与行业案例
我在现场最常碰到：小型包装机控制柜门装 CP430T-ETH，运行五年后背光灯渐暗看不清批次号，或触控局部失灵——拆下来量通讯正常只是人机交互不行。这种 OEM 设备你不可能趁保养期重做 CP600 画面改开孔，拔旧装新、Panel Builder 300 传原 .ppj 文件，十分钟恢复操作。
- 食品/药品包装机（OEM 单机） — AC500 + 做参数设定/批次选择，原厂图纸标 1SBP260196R1001，原位替换零改动。
- 小型试验台/实验室反应釜 — 本地显示温度/压力并设 SP，以太网直连 AC500 EN 模块做 Modbus TCP 数据交换。
- 水处理加药站/泵房 — 户外型小柜门装 显示 pH/液位，RS-485 接现场仪表做就地报警。
- 纺织/线缆收放卷辅机 — 简单启停+计米+张力显示，5.7寸够用且成本可控，老项目延续采购。
真实案例：
华东某药机厂泡罩包装线，周二早班操作工说”屏右下角触控没反应，设不了批号”。到现场开机 通讯灯闪、画面上电正常——电阻屏局部磨损（常年戳同一区域设批号）。库房有台测过好的二手 （同 HW ver.），断电拆旧、装新（开孔完全匹配）、USB 口连笔记本跑 Panel Builder 300 Download 原项目（约 30 秒），上电校准触控，恢复正常。没碰 AC500 程序，产线 8 分钟复产。设备主管说”这老屏备一件在库，省掉停机等货改型”。
常见问题解答 (FAQ)
不支持。HMI 由 24V DC 供电，带电拔插可能拉弧损伤端子或导致短暂 RS-485/以太网链路震荡影响相连 PLC。正确做法：停机或切本地手动→断 24V 屏电源→拆装→上电→Download/校验画面。
Q2：停产了用什么替代？画面要重做吗？
ABB 推 CP610（6″ TFT）或 CP620（7″）替代，但需用 Automation Builder / Panel Builder 600 重新建画面（可参考 CP300 截图但无法直接导入 .ppj）。开孔变大需加 adapter bezel。急用 MRO 建议原位换 （库存/NOS），等大修再规划升级。
Q3：Panel Builder 300 跑什么系统？Win10 兼容吗？
Panel Builder 300 最后版本 v2.xx 官方支持 WinXP/Win7-32bit。实测 Win10-64bit 部分机型可装但建议用 Win7 虚拟机保下载稳定（尤其中文/多语言字库偶尔乱码）。下载多通过 mini-USB 或以太网。
可以。Ethernet 口连 的 EN 模块（或交换机）做 Modbus TCP / ABB Tag 通讯；COM1（RS-232/485）可同时接另一台设备做 Modbus RTU Slave/Master。需在 PB300 的”Communication Settings”分别建驱动实例，地址不冲突即可。
Q5：怎么鉴别拆机件好坏？有什么坑？
重点查：①背光均匀无暗斑（老化 CCFL 常见两头暗）；②四角及中心触控校准准确无死区（尤其常用戳的区域）；③以太网 Link LED 亮、可 Ping 通 PC；④让卖家提供上电显示 ABB Logo 启动画面 + 触控校准通过视频。电阻屏是耗材，使用超 5～8 年建议直接订新屏或确认触摸灵敏再买拆机。
