描述
产品详情

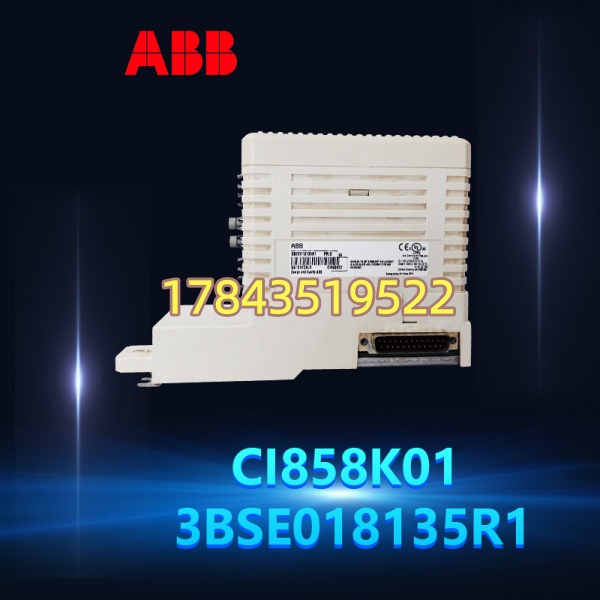

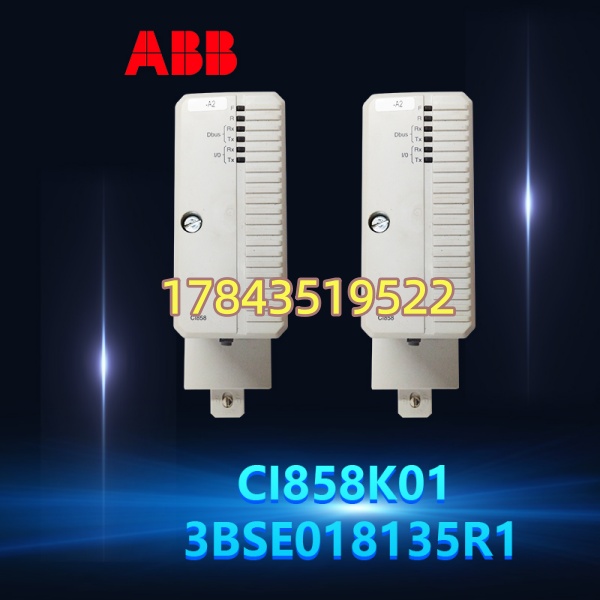

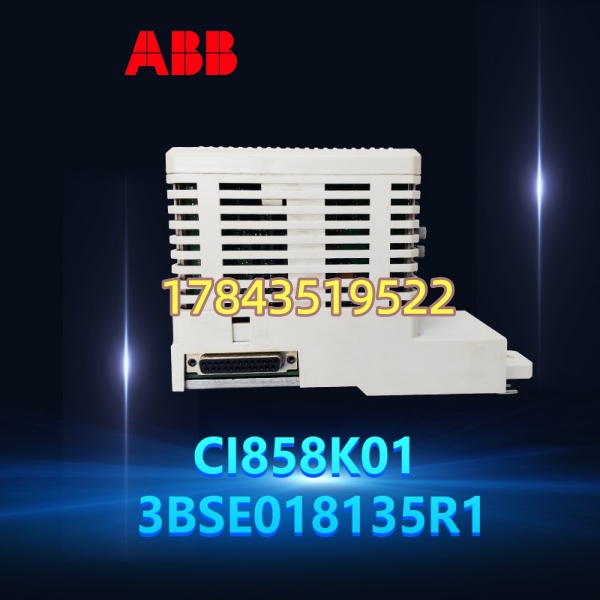

· 型号：CI858K01（3BSE018135R1）
· 品牌：ABB
· 系列：ABB AC 800M / System 800xA — CEX-Bus Profibus DP Interface Module
规格参数
- 目录号：CI858K01，订货号 3BSE018135R1
- 配套基座：TP858（标准 CEX-Bus 基座，单独订购，也有 CI858K01+TP858 套装）
- 模块类型：CEX-Bus 通信接口模块 — Profibus DP Master/Slave
- 支持协议：Profibus DP-V0、DP-V1（IEC 61158/ EN 50170），可作主站(Class 1/2)或从站
- 物理接口：1× 9-pin D-Sub female（RS-485），内置总线终端电阻可切换
- 通信速率：9.6 kbps ~ 12 Mbps，自动检测或手动配置
- 最大从站数：主站模式最多 125 个 DP 从站（受 GSD 及总线负载影响实际约 32~64 合理）
- 数据交换：周期性 I/O 数据 + 非周期性参数/诊断（DP-V1 Read/Write）
- 背板供电：通过 TP858 基座取 CEX-Bus +24V DC，典型电流 ≈180~220 mA
- 隔离：通信端口与背板逻辑间光电隔离 ≥1500 V AC（1 min）
- 热插拔：支持 RIUP（Remove/Insert Under Power），需在 Control Builder M/800xA 中启用 CEX 热插拔许可
- 前面板指示：RUN（绿色）、ERR（红色）、BF（总线故障红/黄）、Tx/Rx（数据活动）
- 工作环境：0~55℃（工作），-40~+70℃（存储），5~95% RH 无凝露，IP20（柜内安装）
- 认证：CE、cULus、DNV/GL 等海事认证依批次，符合 IEC 61131-2/ IEC 61000-6-2
- 配置软件：ABB Control Builder M for AC 800M / System 800xA Engineering Workbench，导入第三方 GSD/GSDML 文件
产品介绍
CI858K01 是 AC 800M 控制器扩展 Profibus DP 网络的 CEX-Bus 模块，一头插控制器右侧 CEX 槽（经 TP858 基座），一头用 9-pin D-sub 电缆接现场 Profibus 网。常见用法是挂西门子 ET200M/S7 远程 I/O、ABB / 丹佛斯 / 西门子变频器、智能流量计等第三方 DP 从站。相比老款 CI857（仅 Master），CI858K01 支持 DP-V1 非周期读写——这对读取变频器参数和诊断很重要。
有一点要注意：CI858K01 必须配 TP858 基座，老款 TP854（CI854 用）引脚定义不同，不能直接混用。另外做 DP Slave 模式时需注意 AC 800M 固件版本及 GSD 导出方式，部分老项目从 CI857 升 CI858 要更新硬件库重新编译下载。
应用场景与行业案例
我在现场遇过 AC 800M 想挂一条现成的西门子 Profibus 网（ET200M + MM440），原柜只有 CI840（Modbus/TCP），加一块 进去十几分钟搞定——前提是 TP858 基座和 CEX 槽位够。最大的坑是忘了设终端电阻或波特率跟原网不匹配，报 BF 灯闪红查半小时。
- 化工/炼油 DCS 集成第三方设备：ABB 800xA 通过 作主站挂西门子 ET200SP/I/O、Rosemount 3051S DP 变送器，省网关。
- 造纸/浆粕线传动控制：AC 800M 通过 DP-V1 读写多台 ABB / 西门子传动装置参数及故障代码。
- 电厂辅助车间（化水/输煤）：老 S5/S7 远程站保留 Profibus，新建 800xA 用 直接接管，不动现场布线。
- 水泥厂配料称重系统：第三方称重仪表仅提供 Profibus DP， 是唯一经济接入方式（不用加 OPC 网关）。
真实案例：
华东某化工厂老装置 S5-115U 改 AC 800M（PM891），现场保留两条 Profibus DP 网挂 ET200M 和 20 台 MM440。集成商初配 CI857，发现无法做 DP-V1 参数读写（需改传动设置），临时换 +，Control Builder M 更新硬件库重编译（逻辑不变），下载后导入 MM440 GSD，设主站地址 2 和波特率 1.5Mbps，终端电阻 ON，网络一次建联。老师傅感慨：早知道直接上 CI858，省一遍下载。
常见问题解答 (FAQ)
不能插左侧 S800 I/O 槽。必须插在 CPU 右侧 CEX-Bus 扩展槽，且需配 基座（单独采购或买套装 +）。TP854 是 CI854 串口模块用的，不兼容。
Q2：支持热插拔吗？程序会丢吗？
支持 RIUP 热插拔，但要在工程软件里勾选”允许 CEX 模块热插拔”并下载。模块本身不存用户程序，换件不影响逻辑，插回去自动重连 DP 网络（个别从站需短暂刷新）。
支持 DP-V1（非周期参数读写/扩展诊断），CI857 仅 DP-V0。硬件库不同不能直接互换——工程中需更新硬件配置重新编译下载。新项目建议直接 ，老项目利旧才考虑 CI857。
Q4：能挂多少个从站？总线最长多远？
理论 125 个，实际建议单段 ≤32 个从站、段长 ≤100m @12Mbps（1200m @9.6kbps），超长需加 RS-485 中继器。两端必须设终端电阻（ 端拨码 ON + 末端从站终端 ON）。
Q5：二手/翻新件怎么看？有停产风险吗？
截至 2026 年 属成熟产品在售，未宣布 EOL。二手件重点看 D-sub 针脚有无氧化弯曲（最常见故障点）、基座 卡扣完好、标签序列号能在 ABB PCDC 查到。建议新件或原厂翻新带 COC，关键装置别赌拆机件。
