描述
产品详情

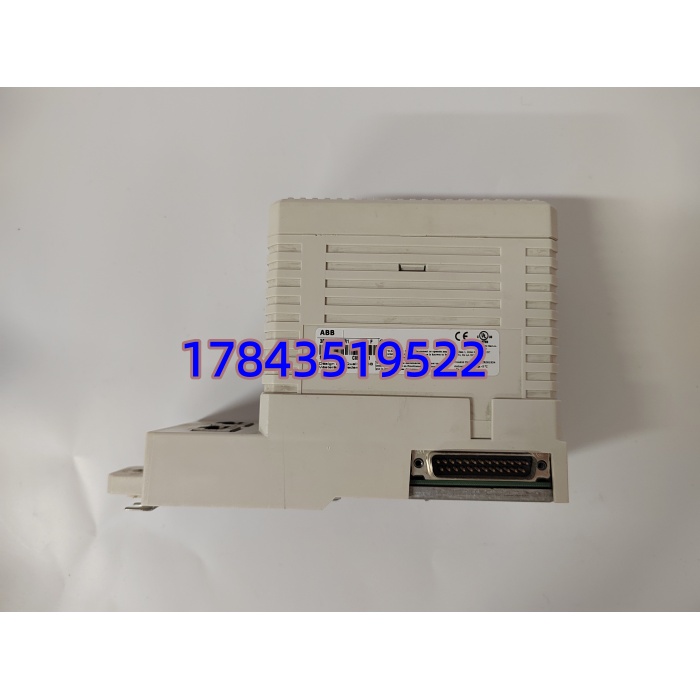

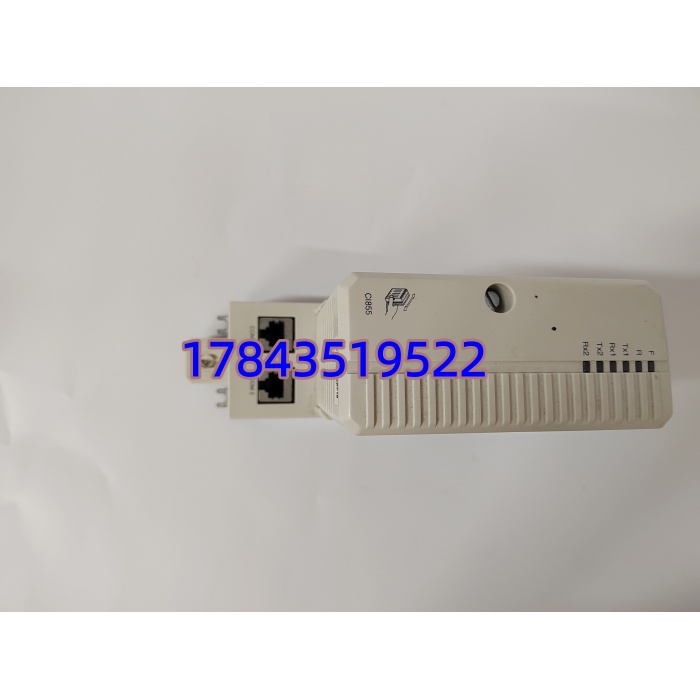

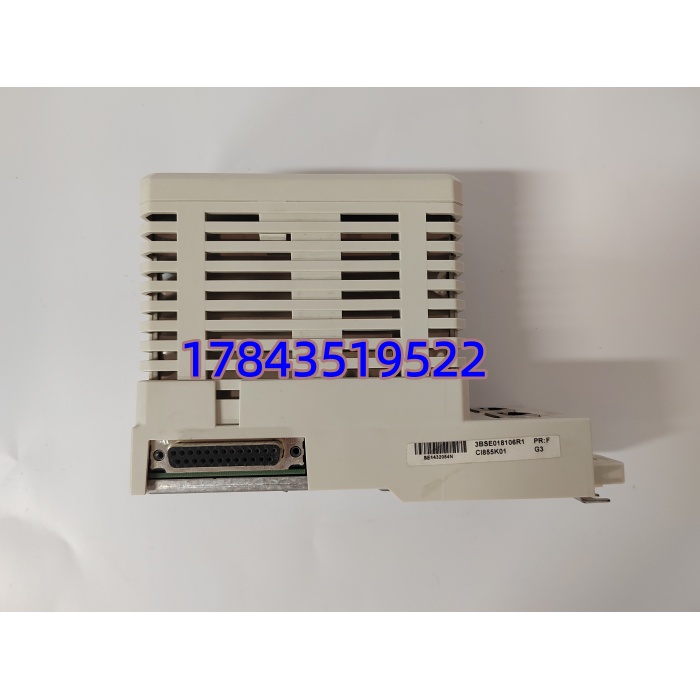

· 型号：CI855K01（Order No. 3BSE018106R1，Kit含TP853底板）
· 品牌：ABB（瑞典/瑞士产）
· 系列：AC 800M System 800xA Communication Interfaces
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | CI855K01 |
| ABB 订单号(部件号) | 3BSE018106R1（Kit：CI855模块 + TP853底板） |
| 制造商 | ABB |
| 适用控制器 | ABB AC 800M 系列 PM8xx（PM861/864/866/867等），通过CEX-Bus连接 |
| 支持协议 | ABB MasterBus 300（MB300）Master/Slave；PROFIBUS DP-V0/V1 Class 1 Master（符合EN 50170） |
| MB300接口 | 2×RJ45 Female（8-pin），10 Mbps，支持线冗余(Line Redundancy)，最大64节点 |
| PROFIBUS DP接口 | 2×DB9 Female（Port A/B），9.6 kbps～12 Mbps 自动侦测，最大125从站(受循环时间限制) |
| CEX-Bus单元上限 | 同一控制器CEX-Bus最多挂载12个通信模块 |
| 供电方式 | 通过AC 800M CEX-Bus背板 24VDC，典型功耗≈150mA |
| 热插拔 | 支持（Hot Swap），可在线更换不影响其他模块 |
| 模块冗余 | 不支持本模块1:1冗余（MB300支持线冗余，PROFIBUS支持冗余线缆） |
| 时钟同步 | MB300网络支持时钟同步，DataSet通信200 Datasets/s |
| 工作温度 | 0℃ ～ +55℃（部分文献标注-5～+55℃，以手册为准） |
| 存储温度 | -40℃ ～ +70℃ |
| 相对湿度 | 5%～95% RH，非凝露，G3腐蚀等级 per ISA-S71.04 |
| 防护等级 | IP20（控制柜内安装） |
| 安装方式 | DIN导轨，配合TP853底板（Kit内含） |
| 尺寸(约) | 59(宽)×185(高)×127.5(深) mm |
| 重量(约) | 0.7 kg（含底板） |
| 认证 | CE / DNV-GL / BV / LR / RoHS / WEEE |
产品介绍
在某乙烯装置改造项目里遇过：新上的800xA要和老Advant Controller 450做MB300点对点数据交换，原设计漏配CI855，结果硬加了一台第三方协议网关还不稳定，后来补装CI855K01后MB300直连DataSet刷新稳得一批——这块卡本质上就是ABB给自己家跨代系统留的”后门桥梁”，原生支持不用外挂转换。
CI855K01是AC 800M控制器CEX-Bus上的MasterBus 300与PROFIBUS DP双协议通信接口，既能让新系统直连遗留Advant OCS/MasterPiece老控制器做平滑扩容（避免全套推翻重来），也能当标准DP主站带ET200、ABB变频器、智能阀门定位器等现场总线从站。ABB官方将其列为Classic/Mature生命周期阶段，新件仍可订但交期波动大，从供应链角度属于按控制器对数设A类安全库存——特别是那些Advant OCS尚未完全退役、靠维持老新系统互联的工厂，这卡一掉则分段数据全断，不是普通IO卡能替。
应用场景与库存策略
通信中断不会直接导致工艺跳闸（多数设计仅作数据交换/监视），但会让新老系统”失联”——调度中心看不到老装置实时数据、Advant侧无法接收800xA给出的设定值，严重时造成装置运行孤岛化，开停车协调出错。而CI855K01交期曾拉到12～18周，部分区域ABB已提示Phased-out倾向，典型的”不坏不想买，坏了急死人”。
- 电力/化工老装置分阶段DCS改造（800xA + Advant OCS并存） — Peer-to-Peer桥接老Advant Controller 410/450 ↔ AC 800M → 无通用替代(专用CEX-Bus协议栈) → 。
- 制浆造纸/冶金产线PROFIBUS DP主站（带ET200M/S800 I/O、ABB ACS800/880变频器） — 单控制器挂载多DP从站网络 → 同装置多台同样AC800M架构可按N+1共享周转备件并由供应商签VMI保48h到货。
- 计划整体淘汰Advant OCS(18个月内完成800xA全覆盖) — 暂停增购，仅维持现网最低安全库存至割接完毕。
- 已接获ABB PCN(Product Change Notice)标注Limited/Phased-out — 建议立即做Last-time-buy核算(运行槽位数+1测试周转件)。
真实案例：
西南某磷化工企业2020年大修后开车，#2装置800xA与Advant OCS间通讯中断，SOE无链路状态报警仅数据冻结。查是原因柜内变频器谐波耦合致 PHY芯片老化损坏，库存记录显示上次改造消耗未补——原厂答复交期14周且提示”Mature Phase”。从二手渠道调测好件耽误开车约5小时，折算产量损失≈¥90k。事后将该列入A类，定最低库存1块并每年随DCS点检做热插拔复测——一块卡几千块的保险费，抵不掉半班停产。
