描述
产品详情

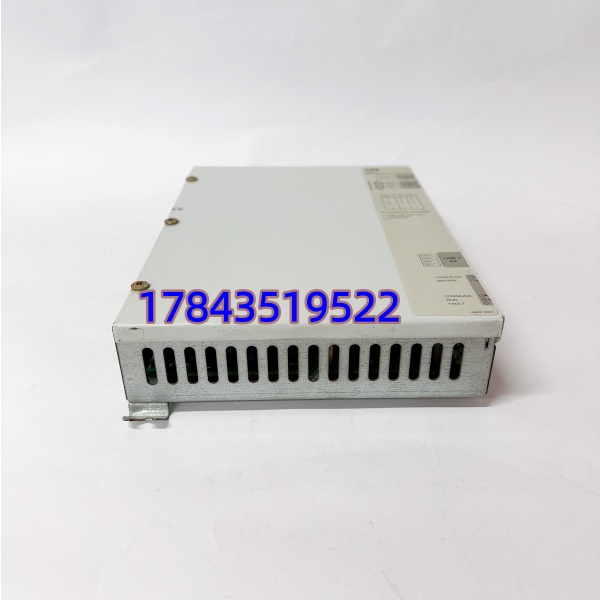

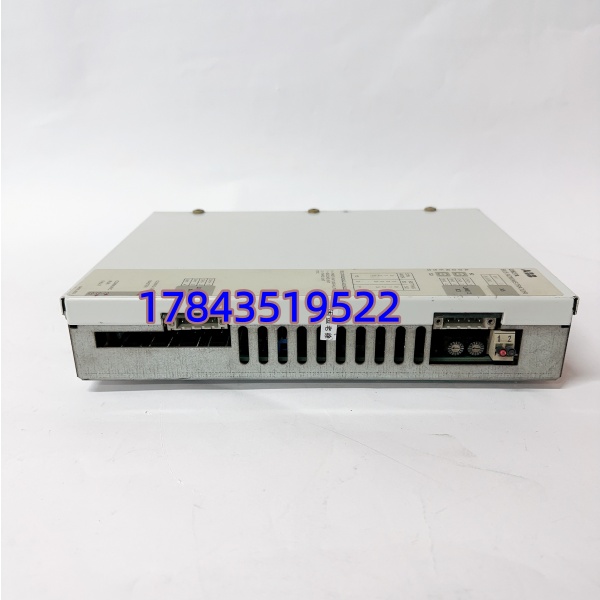

· 型号：CI627A
· 品牌：ABB
· 系列：AC 800M / System 800xA — Profibus DP Communication Interface Module
规格参数
- 完整订货号：3BSE017457R1（CI627A，A版支持DP-V1诊断，旧版CI627 3BSE009799R1仅DP-V0，不通用）
- 适用系统：ABB AC 800M 控制器机架（PM861/PM862/PM864/PM865/PM866 等），插入 MB510/MB520 背板 Slot 3 或 4
- 通信协议：Profibus DP，符合 IEC 61158 / EN 50170 Type 3，支持 DP-V0（周期性数据）+ DP-V1（非周期诊断/参数读写）
- 工作模式：主站（Class 1 / Class 2 Master）或从站（Slave），通过 Control Builder M 软件组态切换（非硬件拨码）
- 物理接口：1 × 9针 D-SUB 母头（RS-485 A/B，符合 Profibus 标准引脚定义），建议配 TK811V 或 TK850 电缆及终端电阻
- 波特率：9.6 kbps～12 Mbps（全档位：9.6k/19.2k/45.45k/93.75k/187.5k/500k/1.5M/3M/6M/12M），手动锁定或自动检测
- 网络容量：最大从站地址 1～126；单网段无中继 ≤32 节点；超32节点需 Profibus 中继器
- 数据区：每从站最大 244 bytes Input + 244 bytes Output（Consistent Data 受 GSD 及组态约束）
- 电气隔离：Profibus 端口对背板总线 2.5 kV AC（1 min），光电隔离，抑制共模干扰与地环路
- 供电：由 AC800M 背板总线 +5 VDC 供给，典型功耗 < 2 W（最大 ≤ 3.5 W），无需外接 24V
- 状态指示：RUN（绿—模块运行正常）、ERR（红—故障/配置错）、COMM/BUS（黄—总线活动）
- 组态软件：ABB Control Builder M（集成于 800xA 工程环境），需导入从站 GSD 文件
- 安装方式：插入 AC800M CPU 扩展槽，锁紧手柄扣到位，非 DIN 导轨独立安装
- 工作温度：0℃～+60℃（贮存 -40℃～+85℃），5%～95% RH 非凝露
- 防护等级：IP20（模块本体，靠控制柜防护）
- 认证：CE、UL 61010-1、CSA C22.2 No.1010、IEC 61326（EMC），可用于 SIL 2 架构（需系统整体评估）
产品介绍
CI627A 是 ABB AC800M 平台的 Profibus DP 通信接口卡，插在控制器机架里让 PM86x CPU 直接挂 Profibus 网络——接西门子 ET200 远程 I/O、ABB ACS800/880 变频器、SAMSON 智能定位器、Yokogawa 温变等标准 DP 从站，不需要外挂第三方网关。A 版相比老 CI627 多了 DP-V1 非周期诊断，能读从站详细故障报文，现场排错省很多事。
坦白讲，这张卡在现场最常见的问题是 GSD 文件版本不匹配导致个别从站报”Missing Slave”，或终端电阻忘了拨引发偶发丢站。有一点要注意：CI627A（3BSE017457R1）和旧版 CI627（3BSE009799R1）外观一样但不能混用——旧版无 DP-V1，换上去可能部分诊断功能失效或组态下载报错。
应用场景与行业案例
我在现场最烦的是 CP 柜报”Profibus Slave Missing”——几十台变频器全离线，运行部直接催命。查下来往往是 CI627A 前面板 COMM 灯不闪，重新拔插或换卡后恢复。AC800M 的保护功能不受影响（CI 卡不参与控制逻辑运算），但 DCS 看不到现场数据一样要停线处理。
典型场景：
- 化工/炼油装置——AC800M 做过程控制，CI627A 作主站挂 ET200M 远程 I/O 分站采集现场 AI/AO/DI/DO，非它不可因需原生背板协议匹配
- 冶金轧线辅传动—— 连多台 ACS880 变频器 Profibus 口，DP-V1 诊断实时上报过流/过热报警到 800xA 画面
- 电厂辅机程控（输煤/化水）——接智能阀门定位器、电磁流量计等 DP 仪表，省大量硬接线
- 老线改造集成第三方设备——将 S7-300/400 作为 DP 从站接入 AC800M（ 配为 Master）或反之（ 配为 Slave 接入 S7 主站）
真实案例：
北方某化工厂，大修后开车 系统报 #3 Profibus 网段”Slave 7 Missing”（对应一台 ACS880），其余 11 个从站正常。查 Slot 3——RUN 绿、COMM 黄闪烁但 ERR 偶尔闪红，重插 DB9 接头无效，互换 Slot 3↔Slot 4 卡后故障跟卡走，确认 内部 RS-485 驱动老化。库房有块拆机测良 （同 3BSE017457R1），断电拔出旧卡插入新卡，上电 Control Builder M → Online → Read from Controller 确认 DP Map 未变 → 激活，30 秒总线重建正常。仪表工说：”这卡十来年不坏，一坏就是 RS-485 口被感应雷打蔫，按机架每网段备一块。”
