描述
产品详情
· 型号：CI522A（订货号 3BSE018283R1）
· 品牌：ABB
· 系列：AC 800M DCS，通信接口模块（CIF），用于S800 I/O扩展及Profibus DP

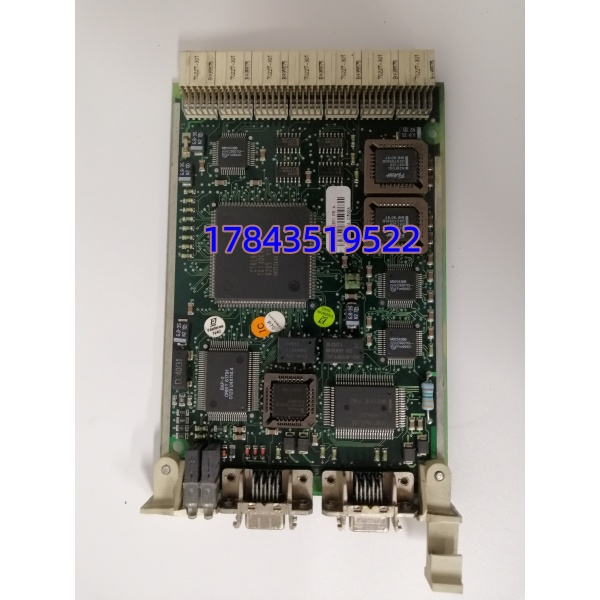

ABB CI522A 3BSE018283R1
规格参数
| 参数项 | 规格值 / 说明 | 备注 |
|---|---|---|
| 产品型号 | CI522A，订货号 3BSE018283R1（A=硬件Rev，原CI522无A现停产） | ABB原厂标号 |
| 产品类别 | AC 800M通信接口模块（CIF，Communication Interface Module） | 插AC 800M机架Slot 1–4，非CPU（PM8xx/PM9xx占Slot1） |
| 核心用途 | S800 I/O远程扩展（CIF串行总线）、Profibus DP主/从（需GSD/配置）、冗余对支持 | 严格来说它只在固件v5.0以上支持Profibus DP V1，老v4.x只DP V0 |
| 供电 | 由AC 800M机架背板供+5 VDC，功耗≈1.5 W（典型），最大2.5 W | 不需外部电源 |
| 通信接口 | 2×RJ45（CIF总线，S800扩展），可选1×DB9/端子（Profibus DP），双口可做冗余 | CIF用HDLC 500 kbps–1.5 Mbps，DP 9.6 k–12 Mbps |
| CIF总线能力 | 每对CI522A（冗余）最多挂64个S800 I/O站，总长300 m铜/2 km光纤（光纤模块需加） | 每个站最多24模块 |
| 冗余方式 | 1+1热冗余（两CI522A插相邻槽，自动同步CIF状态，切换<100 ms） | 单模块非冗余时拔=远程I/O全掉 |
| 指示灯 | PWR绿（电源），RUN绿闪（通信活），FAULT红（模块/总线错），CIF/LINK绿闪（总线活），DP ACT（Profibus活） | 通过Control Builder M读诊断 |
| 安装 | AC 800M机架（标准/冗余），Slot 2–4通常用（Slot1=PM CPU），助拔器，尺寸单槽≈100×160×30 mm，≈0.8 kg | IP20机柜内 |
| 工作环境 | 0 至 +60°C（控制室），存储-40至+70°C，湿度5–95%非冷凝 | 非宽温 |
| 固件/软件 | Control Builder M v5.x–v6.x（现800xA/CBM），向下兼容CI522但A后缀新固件不回退 | 老PM CPU固件<v5.0可能只认CI522非A |
| 认证 | CE / UL / CSA / FM / ATEX Zone 2 / IEC 61131-2 / IEC 61784（Profibus） | 过程级 |
| MTBF | >150,000小时（现场实测8–12年） | 通信模块是SPOF if单配置 |

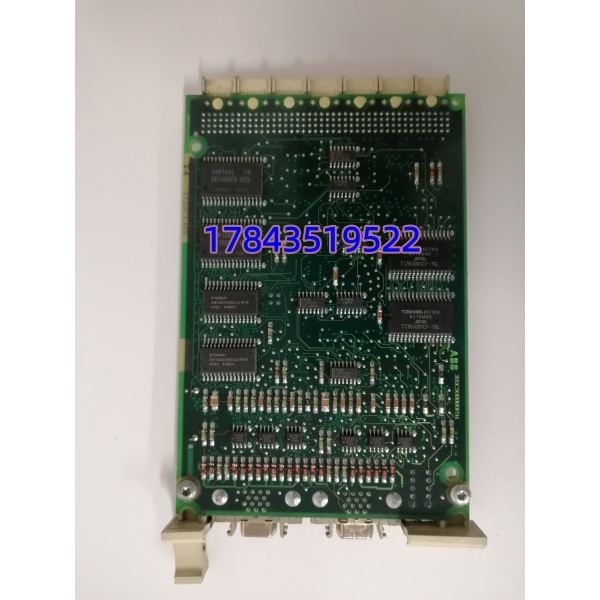

ABB CI522A 3BSE018283R1
产品介绍
从核心数据驱动切入：CI522A就是AC 800M机架里管远程S800 I/O通信的“嘴巴”——插在CPU（PM8xx/PM9xx）旁边Slot 2–4，通过CIF串行总线把控制器指令传到几百米外泵棚/管廊的S800 I/O站（最多64站），也能配成Profibus DP主站拽第三方变频器/仪表。现场实测发现，单CI522A配置下FAULT红亮=CIF总线断或模块挂=远程泵棚全部DI/DO/AI掉线，控制室操作站弹“Remote I/O Loss”，工艺要么切硬旁通要么打停机票——所以库存经理眼里它是SPOF里的通信链，ABC归A类高值高停机影响，TCO算：备1件冷备件花三四千块，对比非计划停机十万/小时起，ROI拍桌过。
供应链角度看，（3BSE018283R1）还在产但交期原厂常8–16周，老CI522无A后缀停产，A版是硬件修订（更好的ESD/端子定义），新AC 800M项目默认，渠道以全新原厂/拆机测试OK/NOS老库存混流。生命周期成熟期尾部，Last-time-buy窗口未关但交期拉长，延寿项目扫现货做战略囤货：按AC 800M机架数留1 Buffer per two racks（每两机架共享1应急件），关键装置（炼厂FCC/电厂给水）必做冗余对+现场仓1件Buffer。严格来说它只在固件v5.0以上支持Profibus DP V1诊断，老PM4/PM5（AC 800M老代）可能只认CI522非A——换前核对CPU固件版，别盲插A后缀进老机架。
应用场景与库存策略
痛点直白：炼厂FCC装置周六夜，远程泵棚 I/O站全掉线（CIF总线断），控制室弹“Remote I/O Loss”，操作工切硬旁通才没停进料——FAULT红亮单挂了=泵棚24个FBM/DI/DO全盲，原厂交期12周等不起，现场翻柜只有空端子排无备通信模块，非计划停机按FCC算半小时损二十万起。
典型场景与备货建议：
- 炼厂FCC/常减压 远程泵棚 I/O扩展：非它不可因为CIF总线只管泵棚DI/DO/AI，单模块=SPOF；建议每AC 800M机架做冗余对（Slot2+3双插），现场仓按每2机架留1件Buffer（安全库存SS=1 per two units），ABC归A类高值高停机影响，重订货点=大修前6个月启动寻源，或由供应商做寄售代管（VMI）放电子间锁柜；新项目直接双冗余别省通信模块钱。
- 电厂给水/除灰 AC 800M机架：做Profibus DP主站拽给水泵VFD/除灰阀，通信掉=VFD掉速或阀盲，双冗余+现场仓1冷备；建议新项目双冗余，旧单模块改造加第二块（要确认机架Slot空着+CPU固件≥v5.0支持A后缀）。
- 海上平台/化工界区：盐雾G3环境通信模块ESD敏感，双冗余+平台仓留1件冷备，船级社验要备件清单里有它；随维保让集成商测CIF Link闪、拔插测试冗余无扰动（<100 ms），别等FAULT红亮再找。
真实案例：北方某FCC装置，2025年4月夜班，单配置（原设计省成本）FAULT红亮+CIF LINK灭，远程泵棚24个DI/DO全掉线，操作站“Remote I/O Loss”弹红，主操切硬旁通才没停进料。仪表班长翻电子间现场仓只有空端子排——原厂交期12周，连夜打电话给同城同集团另一炼厂借拆机测试OK的 3BSE018283R1，驱车往返四十分钟凌晨3点插AC 800M机架Slot2（CPU在Slot1），上电RUN绿闪CIF LINK绿，泵棚I/O全恢复，没停装置。反思粗暴：AC 800M通信模块是SPOF里的SPOF，单配置不该过HAZOP，现场仓必按每两机架留1 Buffer+做冗余对，ABC A类里升一级——后来设SS=1 per two units、重订货点看大修窗口，再没为等过一天交期。
