产品详情

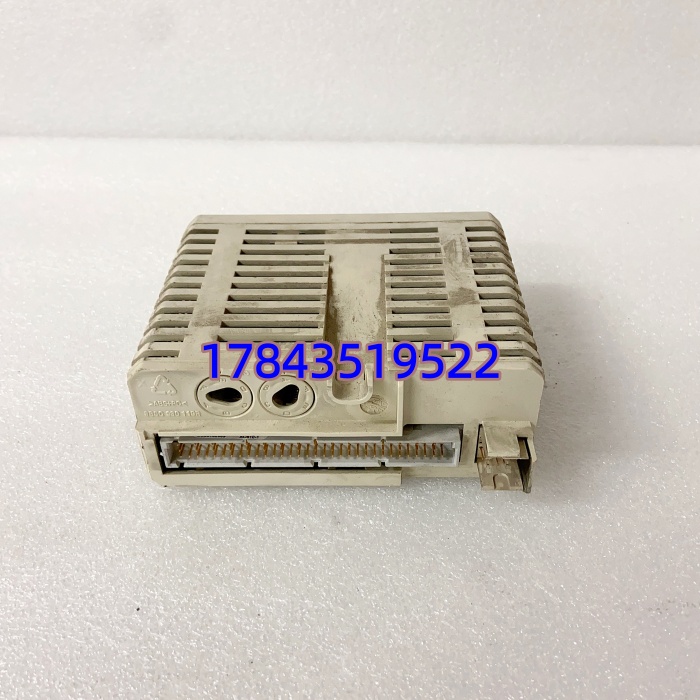

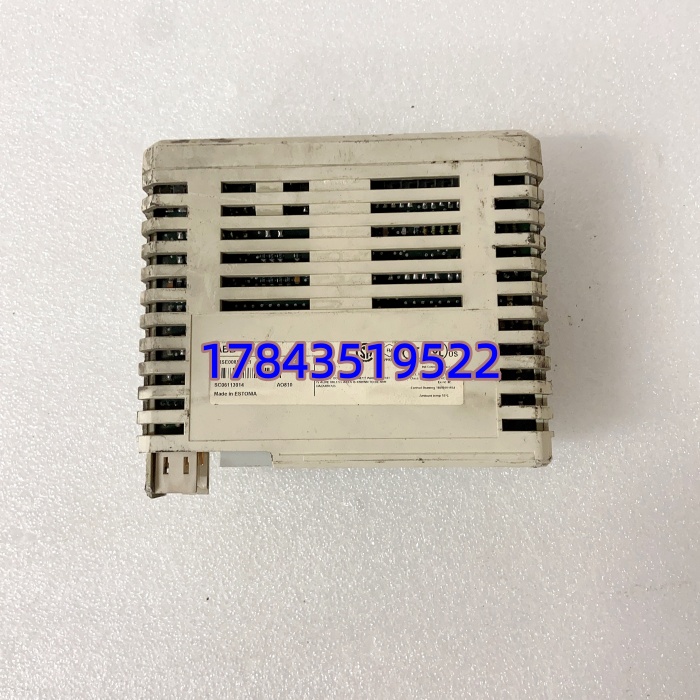

· 型号：AO810（3BSE008522R1）
· 品牌：ABB
· 系列：S800 I/O（挂 AC 800M CPU 本地机架或 CI840/CI854 远程 I/O 站，通过 ModuleBus 通讯）
规格参数
- 订货号：3BSE008522R1
- 输出通道：8 路，单组隔离（通道组与系统背板及电源隔离）
- 输出信号类型：每通道可独立软件配置——4–20 mA、0–20 mA、0–10 V DC、±10 V DC（依固件版本）
- 分辨率：16 bit D/A 转换器
- 精度：典型 ±0.1% FS @25℃，全温范围 ±0.2% FS（需核对具体 Revision）
- 输出更新时间：典型 1~2 ms（可在 Control Builder M 中组态）
- 负载能力：电流输出最大负载阻抗 ≤500 Ω（@24 V DC 外部供电回路）；电压输出最小负载 ≥1 kΩ
- 供电方式：模块逻辑由 S800 背板总线供电（5 V DC）；现场回路需外接 24 V DC 至端子基座（TB810/TB820/TB807 等）
- 电气隔离：通道组 ↔ 背板总线、通道组 ↔ 外部 24 V 隔离，典型测试电压 1500~2500 V AC 1 min（以铭牌为准）
- 诊断功能：开路（断线）检测、短路/过流保护（自动恢复）、D/A 转换故障监测、模块状态 LED（RUN / ERR / 各通道状态）
- 安装方式：插入 S800 I/O 标准机架，配合对应端子基座（TU810V2/TU812V2 + TB820 等），DIN 导轨安装
- 工作环境：0~+60℃（部分资料标 -20~+60℃，以实物标签为准），5~95% RH 无凝露
- 防护等级：IP20（模块本体，需装于控制柜内）
- 尺寸/重量：约 45×102×120 mm（模块本体，插于基座），重 ≈0.18 kg（模块）/ ≈0.6 kg（含基座视型号）
- 认证：CE、UL/cULus、CSA、符合 IEC 61131-2/ IEC 61010-1
产品介绍
AO810 是 ABB S800 I/O 家族里最常用的一张 8 通道模拟量输出卡，专门给 AC 800M / 800xA 系统做过程控制回路的输出级——把 PID 运算结果变成现场仪表认的 4–20 mA 或 0–10 V。每个通道独立软件组态信号类型，内置开路检测和短路保护，出问题时能在 800xA 报警列表里直接看到是哪路断线，不用拿万用表逐点量。
有一点要注意：AO810 不是独立设备，必须配 ABB S800 端子基座（TB810/TB820 等）和相应 TU 底座才能工作，现场回路 24 V DC 也要从端子基座引入，模块本身只走背板 5 V 逻辑电。它和 AO820（16 通道）引脚、基座、通道数完全不同，不能互换——我现场见过新手订错成 AO820 结果基座对不上，白等一周。
应用场景与行业案例
凌晨两点最怕的是调节回路悄悄”失输出”——阀门开度卡住不变，查半天发现 AO 卡某通道 D/A 芯片老化漂移或开路，而它是重整装置再沸器热旁路的唯一给定源。这种事不常出，一出就是非计划停工。
典型场景：
- 石油化工/炼油装置控制回路：AC 800M 本地机架 AO810 驱动 FY 调节阀、FV 流量控制阀定位器（4–20 mA 有源）。
- 火电厂辅机系统（汽水/风烟）：远程 I/O 站（CI854 + S800）挂 AO810 给变频给水泵转速给定、调节门指令。
- 制药/食品发酵罐温控：0–10 V 输出接比例调节阀，低温漂 ±0.05%/℃ 保证批次一致性。
- 造纸/冶金过程 PID 输出：多回路并行，利用 8 通道高密度省机架空间。
真实案例：华东某 PTA 装置，老 AO810 运行 11 年后第 3 通道输出漂到 22.5 mA 且不报断线（D/A LSB 漂移未触发阈值）。操作工发现再沸器温度微涨才排查到。停机窗口拆旧模块→插提前核对过固件版本的备件 （同 3BSE008522R1 Rev. 按 Control Builder M 要求匹配）→系统自动识别→回路投运校验 4/12/20 mA 三点 OK，全程 15 分钟。老师傅感慨幸亏柜里有块同版本备件，要是升版不匹配还得离线验证，工期翻倍。
