描述

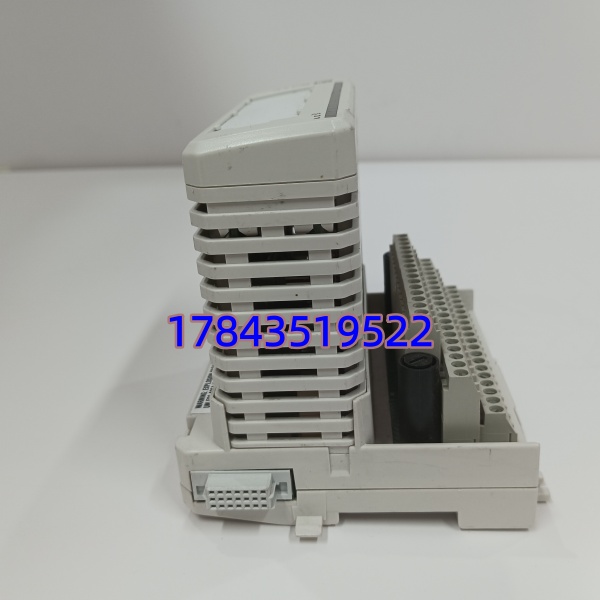

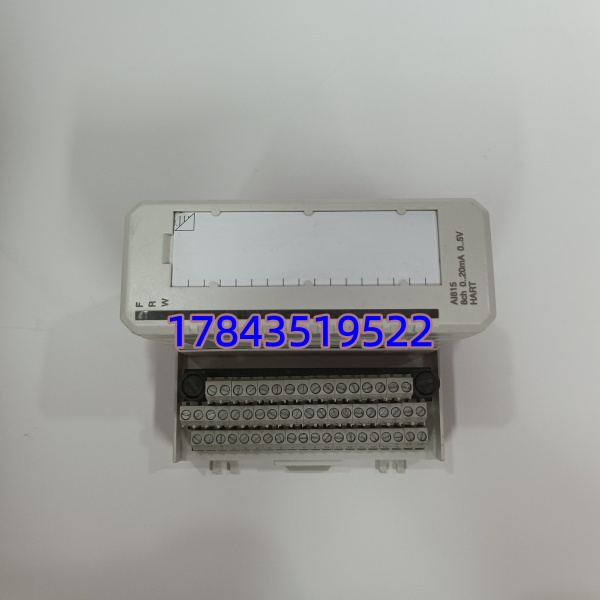

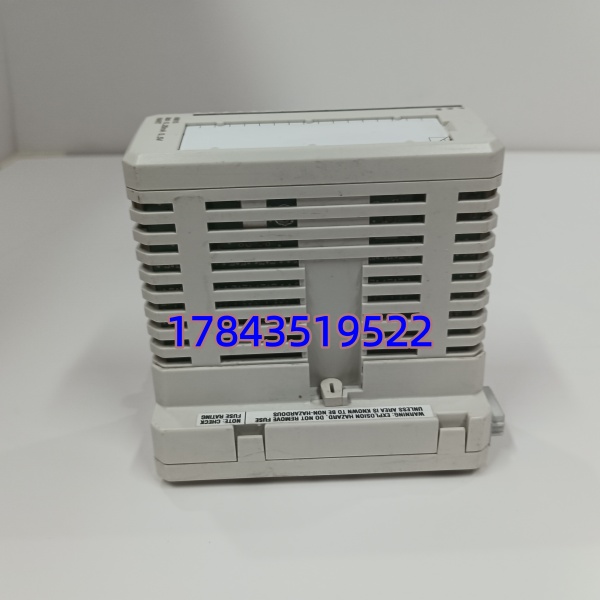

产品详情
· 型号：AI815
· 品牌：ABB（Hitachi Energy）
· 系列：S800 I/O — 适配 AC 800M / System 800xA / Freelance DCS
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | AI815 8-Channel Analog Input Module with HART | 订货号 3BSE052604R1 |
| 输入通道 | 8 通道，单端（Single-ended）单极（Unipolar） | 8 路共用一个隔离组 |
| 信号类型 | 0–20 mA / 4–20 mA / 0–5 V DC / 1–5 V DC | 同一模块不可电流电压混用 |
| 分辨率 | 12 bit | — |
| 基本精度 | Max. ±0.1% of FS | 温度漂移 ≤50 ppm/℃ |
| 输入阻抗 | >10 MΩ（电压）/ 250 Ω（电流，含PTC限流） | — |
| HART 支持 | HART 5/6/7 Pass-through（透明传输） | 可直读 Rosemount/Yokogawa 等智能变送器 |
| 变送器配电 | 内置每通道限流 24V DC 变送器电源（受监控） | 支持 2-wire / 3-wire 变送器 |
| 过/欠量程 | 0/+15%（0–20mA/0–5V）；-12.5%/+15%（4–20mA/1–5V） | — |
| 更新周期 | 10 ms | 输入滤波上升时间(0–90%)≈290 ms |
| 隔离 | 通道组—系统地隔离 50 V（介电测试 500 V AC） | IEC 61131-2 |
| 模块功耗 | ≈3.5 W | +5V ModuleBus 100mA / +24V ModuleBus 50mA |
| 兼容端子单元(MTU) | TU810 / TU812 / TU814 / TU818 / TU830 / TU833 / TU835 / TU838 | 严格来说老版 TU810 V1 与新版 TU810V1 插针兼容但螺丝锁紧方向略有差异，换底座时注意 |
| 指示灯 | RUN（绿）/ FAULT（红）/ WARNING（黄） | 自诊断覆盖基准/看门狗/外供断线 |
| 工作温度 | 0～+55℃（认证范围 +5～+55℃） | 存储 -40～+70℃，IP20（IEC 60529） |
| 认证 | CE / UL 61010-1 / cULus / ATEX Zone 2 / IEC 61000-6-2/4 | ISA-S71.04 G3 防腐 |
| 尺寸/重量(约) | 45(W)×119(H)×102(D) mm / 0.23 kg | 35mm DIN 导轨安装，支持热插拔 |
产品介绍
现场实测发现，不少老装置还在用 AI810 配外置配电隔离器接 4–20mA 变送器——多一排端子、多一组故障点，HART 信号还容易被隔离器吃掉。AI815 就是 AI810 的升级款：内置每通道限流 24V 配电，HART 透明穿透，模块直接插 S800 MTU（TU810/TU830 系列），Control Builder 里勾选信号类型和 HART 使能就能跑，省掉额外配电模块和 HART 调制解调器。
对采购来说它的痛点是 ABB 偶尔排产延迟（欧产交期曾见过 10–14 周），国内渠道库存通常按 AC 800M 机柜成套走。严格来说它不支持 ±10V 双极差分输入（那是 AI820/AI825 的活），也不支持热电偶/热电阻（那是 AI830A/AI835A）——买错型号现场插上去组态会报错。建议下单前确认现有机架 MTU 型号（TU810/TU830 等均可），缺底座要一并订，否则模块卡不进去。
替换与升级建议
✅ 直接替换
- AI810 → AI815：物理插槽、MTU 底座完全兼容，AI815 增加 HART 透传和内置变送器配电。Control Builder 中需重新下载 I/O 配置（信号类型重设），硬件直接插拔更换，约 10 min/模块，无额外物料成本。
- AI815 ↔ （不同生产批次 3BSE052604R1）：同型号直接互换，热插拔支持，系统不停机。
⚠️ 软件兼容（需改配置或底座）
- AI845（3BSE052606R1）：同为 8ch HART 模拟量输入但支持扩展诊断，物理兼容相同 MTU，可替换但需在工程软件中更改模块类型并重新编译下载——改动量小（≈15 min），注意 AI845 固件版本要求 Controller 固件匹配。
- 老机架用紧凑型 MTU（TU811V1 等非扩展 MTU）： 物理能插，但紧凑 MTU 现场接线密度不同，需重新排线或换 MTU，改动量中等。
❌ 硬件不兼容 / 用途不同
- AI830A / AI835A（RTD/热电偶输入）：引脚定义不同，专测温度，不能替 采 mA/V 信号。
- AI820 / AI825（双极差分 ±10V/±20mA，4ch）：通道数、信号类型、接线方式均不同，物理不互换。
- 第三方 PLC 模拟量模块（西门子 6ES7 331 等）：背板总线协议不通，无法插入 S800 MTU。
若无新件且交期不可接受，市场仅有拆机测试件可选——必须要求供应商提供序列号、通电测试截图及与您现用 MTU 底座的兼容性确认。
常见问题解答 (FAQ)
问：这模块能直接换我机柜里的 AI810 吗？程序要改不？
答：硬件底座（TU810/TU830等）兼容，直接插。但要在 Control Builder 工程里把模块类型从 AI810 改成 、重设各通道信号类型（mA/V）并下载配置，I/O 地址映射通常不变。建议先在离线工程验证再现场操作。
问：现货几天发？ABB 原厂交期一般多少？
答：国内有库存通常 1–3 个工作日发出；ABB 欧洲原厂近年常规交期 8–14 周（视排产波动），急单建议确认是否有保税仓或测试合格拆机件。
问：HART 信号真的能过吗？要不要另加 HART 调制解调器？
答： 原生 HART Pass-through，接 4–20mA 智能变送器后，通过 AC 800M + Asset Management（或第三方 HART 主机）可读设备 ID/量程——不需额外 HART 调制解调器。注意现场回路总阻抗要在 HART 规范要求范围内（通常 230–600Ω）。
