描述
产品详情

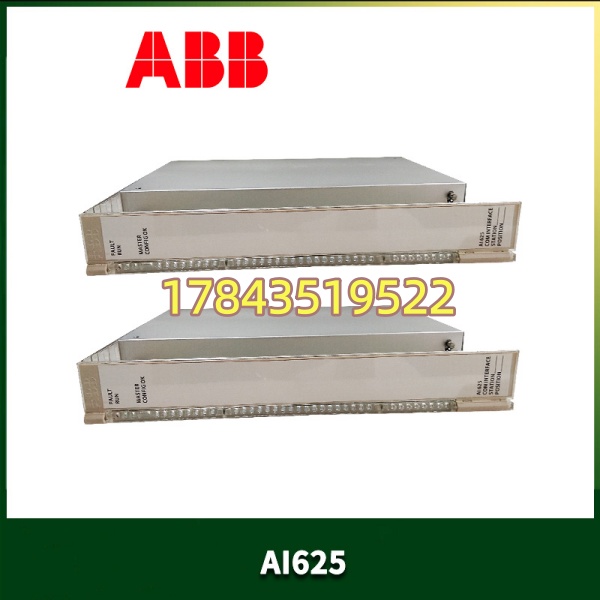

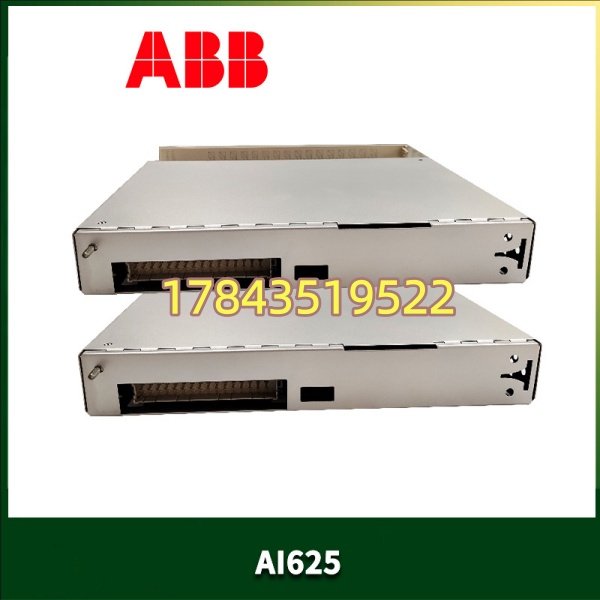

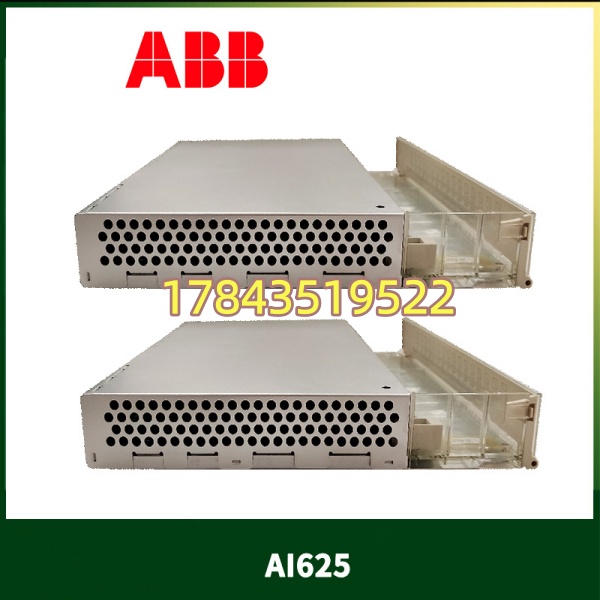

· 型号：AI625（3BHT300036R1）
· 品牌：ABB
· 系列：S800 I/O / Advant S600 I/O — 通用模拟量输入模块（Analog Input Module）
规格参数
- 完整型号/物料号：AI625，ABB订货号 3BHT300036R1
- 模块类型：S800 I/O通用模拟量输入模块（Universal Analog Input），16通道独立组态
- 适用系统：ABB AC 800M / System 800xA（通过CI854/CI867 + TU810/TU813等S800底座）、Advant Controller 110/160、部分Freelance配置
- 输入通道数：16路，单端/差分依底座配置，每通道软件独立设定信号类型
- 输入信号范围：电流 0–20mA / 4–20mA（输入阻抗 250Ω，带开路/断线检测）；电压 ±10V DC / 0–10V DC（输入阻抗 >1MΩ）
- A/D转换：12位分辨率（4096阶），基本精度 ±0.1% FS（@25℃），温漂需核对手册
- 采样/更新：每通道典型更新 250ms（可配置），采样率依系统扫描周期
- 断线检测：4–20mA模式下自动检测回路开路并报警（可组态保持/报警/预设值）
- 电气隔离：通道组↔背板总线电气隔离（典型标称500V～1500V AC / 1min，以原厂手册为准），通道间同组不隔离
- 供电：由S800机架背板 +24V DC（允许±10%）取电，典型功耗 ≈2～3.5W
- 状态指示：前面板LED — PWR（电源）、RUN（运行）、ERR（模块故障）、CHx（按配置指示通道状态或错误）
- 安装：插入S800 I/O端子单元（TU810/TU813/TU830等），DIN导轨安装，支持热插拔（RIUP，需TB805或等效底座使能）
- 工作环境：0～+60℃（部分资料标-20～+70℃依版本），5～95% RH非凝露，IP20（柜内）
- 认证：CE、UL/cUL、部分版本符合IEC 61131-2/ IEC 61000-6-2EMC
产品介绍
AI625是ABB S800 I/O家族里最常用的16通道通用AI卡。它不挑信号——压力变送器4–20mA、液位计0–20mA、位移传感器±10V都能接，每个通道在Control Builder M里单独设类型，不用为少数特殊信号另买专用卡。内部12位A/D，精度够过程控制用，4–20mA回路带断线检测，比老式AI模块多一层诊断。
和81EU01E-E（UIM支持TC/RTD）不同，AI625只做电流/电压，不做热电偶冷端补偿和RTD线性化，但它密度高一倍（16ch vs 12ch TC版）且便宜。坦白讲，90%的流程车间压力/流量采集用它就够了。有一点要注意——它必须配正确的TU8xx底座，底座型号决定接线方式和本安选项，别拿错。
应用场景与行业案例
痛点切入：
老厂I/O柜原来混用8通道AI和TC卡，备件种类多还常缺货。某次大修发现一路压力AI漂移，库房只剩AI625拆机件——把相邻柜的8ch AI撤掉统一换成AI625，压力(4–20mA)和阀位反馈(0–10V)全塞进一块卡，备件种类从四种减到一种，以后维护省事太多。
典型场景：
- 电厂化水/输煤 — 大量压力(4–20mA)、流量(4–20mA)、液位(4–20mA)集中采集，16ch高密度省槽位
- 石化常减压/催化 — 现场两线制变送器经安全栅进，组态断线报警提前发现回路断线
- 水处理/污水 — pH/DO分析仪0–10V + 电磁流量计4–20mA混接同一模块
- 食品饮料杀菌线 — 温度变送器(4–20mA输出)与压力传感器混用，不换硬件只改软件参数
真实案例：
南方某纸厂碱回收工段，AC 800M系统配 I/O，原有三块8通道AI卡采集蒸发器各效压力/液位。其中一块AI卡第5通道持续跳变，查线没问题，怀疑片上输入运放老化。库房无8ch AI但有拆机件（同底座TU810兼容）。拔掉旧卡，插，Control Builder里把16通道前8个配成4–20mA（对应原信号），后8个禁用，Download I/O配置（不停控制器只下装I/O节点），恢复采集。老师傅说早知密度高还通用，当初全配它就对了。有一点要注意——换模块后务必核对”Open Wire Detection”是否使能，4–20mA回路断线不报警容易掩盖现场问题。
常见问题解答 (FAQ)
Q1：支持热插拔吗？能在线更换？
支持RIUP（带电插拔），前提是使用TB805或带热插拔使能的TU8xx底座且系统已识别模块在位。拔之前确认该模块参与联锁的通道已做旁路或选好窗口——拔掉瞬间相关AI点会报”模块丢失”或保持最后值（依组态）。插上新模块系统自动从控制器同步配置。
只做电流(0/4–20mA)和电压(±10V/0–10V)，不做TC/RTD，精度够过程控制，16通道密度高价格低。81EU01E-E支持TC类型（K/J/T等）和RTD(Pt100)，适合温度测点多且有直接热电偶接入需求的柜子。别混用——接TC读数是乱的。
Q3：程序或标定参数会丢吗？换模块要重下装工程吗？
配置存于控制器I/O数据库，模块EEPROM只存自身ID和基础参数。换新空模块后控制器/CI模块会自动下发配置，主工程不必重编译，但需Online Download I/O Configuration（或系统自动同步）。建议记录原模块序列号备查。
Q4：停产了吗？有替代？
部分区域已进入”Phased Out / Last Time Buy”状态（以ABB Product Status查为准），新设计倾向AI835（-xA高分辨率16ch AI）或AI843。存量维护可用同号3BHT300036R1拆机/原厂修复件，不同后缀(Rev)一般兼容但建议同系列。
Q5：如何鉴别拆机件好坏/翻新？
看序列号与ABB标签激光蚀刻清晰度（翻新件常重印模糊）；检查背部金手指有无烧蚀氧化；上机架后PWR/RUN绿灯，未接信号时4–20mA通道应报”低于量程”或开路报警（如使能断线检测）；要求卖家提供通道测试截图（信号源打4mA/20mA读回值验证线性）。
