产品详情

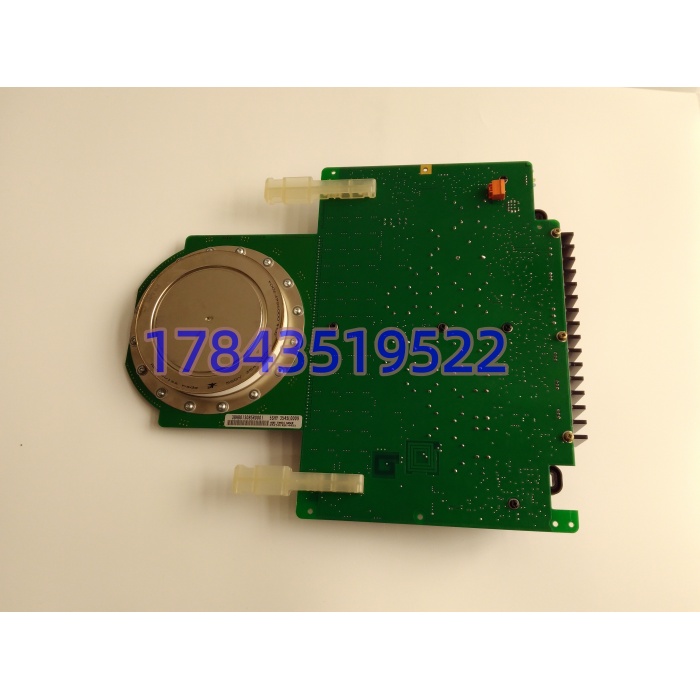

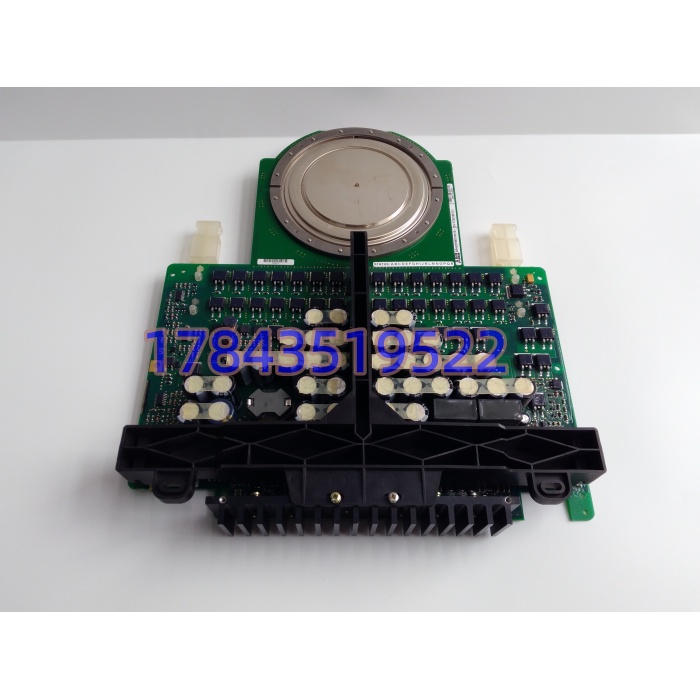

· 型号：5SHY3545L0009（功率半导体） / GVC750BE101（驱动单元，订货号 3BHE009681R0101） / 3BHB013085R0001（驱动基板组件）
· 品牌：ABB（瑞士/瑞典，Power Electronics 线）
· 系列：5SHY IGCT + GVC 750 Gate Drive
技术参数
- 器件组合关系：5SHY3545L0009 = IGCT 压接管芯；3BHB013085R0001 = 门极驱动/能量存储基板；GVC750BE101（3BHE009681R0101）= 完整门极驱动接口单元，三者按 GVC750 架构成套出现
- 半导体类型：非对称集成门极换流晶闸管（Asymmetrical IGCT），非普通 SCR、非 IGBT
- 额定电压 VDRM/VRRM：4500 V
- 通态电流：IT(AV) 标称各资料分歧大（350A~3500A 均有，按 ABB 原厂 5SHY3545 系列典型为 3500A 级可关断 ITGQM，请以原厂手册为准），峰值关断约 6000A
- 开关特性：开通/关断时间 <1μs，开关频率资料标 1600Hz~2kHz（硬开关工况），导通损耗 ≤2.5V@额定
- 门极驱动：接收主控（AC 800PEC/VCU）光纤脉冲，输出 ±15V 隔离门极脉冲，通道-地隔离 >10kV（光纤隔离）
- 辅助供电：驱动侧 24VDC（逻辑），门极储能电容本地备电；功率侧无独立供电，靠母线
- 诊断反馈：desaturation 检测、门脉冲丢失、过温、欠压，经光纤/背板回主控
- 封装形式：L 型 Press-Pack 陶瓷密封，双面水冷（必须算压接力矩，自由安装会热崩）
- 防护等级：IP00（裸功率器件，须装于柜内受控环境；部分贸易商标 IP67 系混淆外壳件，不可信）
- 结温范围：-40~+125℃（运行），部分资料标至 +150~175℃ 上限依芯片代次定
- 物理尺寸：约 133×102×33mm（IGCT 本体），驱动单元依机架版本而异，重约 3.4kg/套
- 适配系统：ACS6000（6~12kV 多电平）、PCS 6000 STATCOM、UNITROL 6000 励磁、HVDC Light 换流阀
- 生命周期：Active 转 Obsolete 过渡，原厂新件难订，流通多为 New Surplus/拆机
产品介绍
从中压变频柜炸相模块的痛点看，ACS6000 一个相模块里串 6~8 只 5SHY3545L0009，只要其中一只门极驱动（GVC750BE101/3BHE009681R0101）光纤收不到脉冲或储能电容衰了，整桥就报“Phase Fault”跳车，轧机主传动一停就是百万级。这套料的本质是“功率管+驱动”绑定销售：5SHY3545L0009 负责扛 4.5kV/3.5kA，GVC750BE101 把 VCU 下来的光脉冲变成微秒级±15V门极电流，3BHB013085R0001 是驱动板上的储能与隔离基板。严格来说，卖家页面把四个号（5SHY3545L0009 / 3BHB013085R0001 / GVC750BE101 / 3BHE009681R0101）并列写，意思是“一套总成”，你采购时若只买 5SHY3545L0009 裸管不买 GVC750BE101 驱动，回来装不上相模块；反过来只买驱动不买 IGCT 也是半残。在某个热连轧 ACS6000 改造里碰到过，施工方拿 5SHY3545L0010（同系列小改）替 0009，驱动板 固件不认新管芯的存储电荷参数，开通瞬间 dV/dt 超阈值炸了一只，查一周才发现管驱动不匹配。
这套总成的采购逻辑是“高压传动续命”：新项目 ABB 推 ACS6080 用新代 IGCT，但存量 ACS6000 几千套在跑，换整套相模块单价惊人，单换 5SHY3545L0009+ 总成只要零头。必须泼冷水——Press-Pack 器件是压力接触导电，拆装必须按 ABB 力矩扳手曲线（典型 8~12kN 依散热片设计）压紧，现场拿普通套筒硬拧必热阻飙升炸结；且驱动板光纤头（通常发射橙、接收蓝或依柜内定义）插反不烧但报丢脉冲，别一上来判模块坏。交期上欧仓 Surplus 参考 2~4 周，国内现货多为拆机翻新，建议要求卖家做光纤回路回环测试+门极电容容量测试+IGCT 阻断耐压抽检并附报告，质保谈 6~12 个月，条款写死“上机 72h 内炸管可退”（但压装不当导致的损坏卖家必拒赔，需注明）。
替换与升级建议
✅ 直接替换
- 5SHY3545L0009 + (3BHE009681R0101) + 3BHB013085R0001 同号成套：PIN、光纤定义、门极参数、VCU 描述符一致，停机泄压放电后整体换相模块内总成。工作量=柜内拆水冷管路+压接更换 2~4 小时（含力矩复紧）。成本=单套价（IGCT 单价高，驱动板次之）。
- 同代 New Surplus 同号：只要激光刻字与 ABB 原厂字体一致、驱动板固件版本在 ACS6000 现行兼容表内，可直替。
⚠️ 软件兼容（需核 VCU 固件/降额）
- 5SHY3545L0010 / L0007（同系列邻近管芯）：电气参数近似，但存储电荷 Qrr 与关断损耗略有差， 老固件可能报“Semiconductor ID mismatch”。若 VCU 固件够新认得新管芯可替；老柜（早期 ACS6000）必须锁 0009，或升 VCU 固件后再换。工作量=工程师核对 Compatibility Matrix 1 小时+可能固件升级。
- 替 GVC750AE101（早期 BE 前代）：驱动接口机械兼容，但 BE101 门极储能与光纤接收器换代，老 VCU 若未加载 BE101 描述文件会丢脉冲。需在 AC 800PEC 工程里加载对应 的 BSP/配置块。
❌ 硬件不兼容
- 普通 IGBT 模块（如 5SNA 系列）或 5STP 普通晶闸管：封装、门极机理（IGCT 是关断型，晶闸管不能自关断）、驱动电压全异，硬塞进 相模块会立即炸。。
