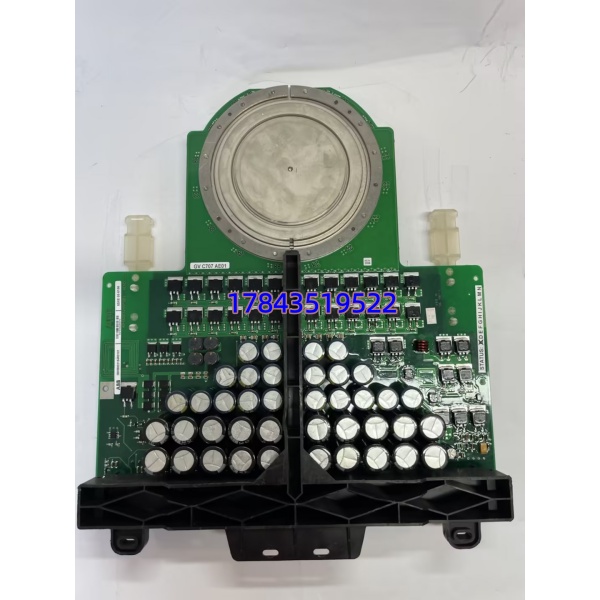

· 型号：5SHX1960L0004（ABB 旧物料——IGCT Gate Driver Interface / Sense Board for ACS6000）
· 品牌：ABB Drives（Switzerland / Finland — Medium Voltage Drives）
· 系列：ABB ACS6000 Series IGCT-Based Medium Voltage Drive — Gate Unit PCB
规格参数
- PCB 名称：Gate Driver Interface / Desaturation Sense Board for IGCT (ACS6000 Power Section)
- 旧物料：5SHX1960L0004（Revision A/B/C 依丝印；常配套 IGCT 5SNA 系列如 5SNA 1200G4500xx）
- 适用系统：
- ACS6000（ACS6010/6020 同步/异步 IGCT 传动）
- ACD6000 早期版
- 通常每 IGCT 对应一块驱动板，整柜 6-pulse 含 6 块（或 12-pulse 12 块）+ 公共电源/检测板
- 主要功能：
- 接收控制屏 XVC722/RDCU 经光纤(ST/SMA) 来的 Turn-On/Turn-Off 脉冲
- 门极驱动级放大至 IGCT 要求 (典型 ±15 A peak, ton/toff < 1 µs)
- 实时监测 IGCT Vce(sat) 做 desaturation 保护（封锁脉冲防直通）
- 检测吸收电容电压/di/dt 参与过压保护逻辑
- 状态 LED 指示 (Pulse OK / Fault / Temp Warn)
- 输入接口：1–2 路光纤接收（触发 + 时钟/health）；电源 +24 V DC / ±15 V（来自驱动电源单元）
- 输出接口：门极端子压接至 IGCT 门极/阴极 Kelvin 连接；反馈状态经扁平缆回驱动电源/控制屏
- 板上保护：UVLO（欠压锁定）、Overtemp（NTC 或板温开关）、Desat 阈值跳线/电位器可调
- 隔离：触发侧光纤隔离 ≥ 5 kV；驱动输出与低压侧功能隔离
- PCB 标识：激光/油墨印 5SHX1960L0004 REV:, SerNo., Date Code
- 安装：螺钉固定于 ACS6000 功率柜门驱动单元卡槽或栅极驱动电源板上（非热插拔——功率柜必须断电）
- 工作温度：功率柜环境 0～+55℃（板靠散热风道），存储 -40～+85℃
- 三防涂层：后期 REV C 带 Conformal Coating（耐湿/盐雾）
- 生命周期：ACS6000 平台 EOL / Limited — 新系统 ACS6080 用不同 Gate Unit；此板仅存拆机或 LTB 库存
- 配套件：与 IGCT 5SNAxxxx、吸收电容、驱动电源单元 (GPU)、XVC722AE01 控制接口板协同
产品介绍
（采用 历史生命周期验证 + 停机损失视角 切入）
5SHX1960L0004 在 功率柜里负责把光纤触发变成功率 IGCT 门极电流——它坏的直接后果要么是某相直通炸管（保护拒动极少但 DESAT 失效严重）要么是误报 Desat 致整机跳闸（常见）。某个钢铁热连轧主传动运行十二年出现过 “Phase U Desat Fault” 无真正直通——交叉测把 U 相驱动板与 V 相互换故障跟板走，确认板内采样电阻温漂超差。换板后 OK。这板故障率低但一坏影响极大——属典型 A 类关键备件。
库存经理算账：IGCT 本身单价数万欧且极少坏，驱动板千欧级但缺了整柜跳闸——建议按功率柜 每柜 N+1 块冷备（同 Rev），多相同拓扑柜可共享池备。若全厂统一 机型按总柜数 10–15% 备板（最低 1 块）。注意驱动板需匹配 IGCT 代（5SNA 1200G4500 vs 1700 系列跳线可能不同——核对旧板 Jumper 设置照片）。
应用场景与库存策略
IGCT 驱动板坏表现：报 Desat / Gate Driver Comm Loss 特定相，复位后可能再跳或固化 Fault 需断电复位——交叉互换相确认。老装置十年以上偶有光纤接收侧光耦阈值漂移致偶尔 “No Fiber Signal”，先查光纤头清洁再疑板。
典型场景与备货建议：
- 钢铁热连轧/粗轧主传动（ACS6010 6-pulse IGCT）：单柜 6 块驱动板→建议按 每相同拓扑机型备 1 块冷备（同 REV），多机架相同可池备；新项目 FAT 要求供方附额外 1 块 Spare。
- ：偏远矿区调货 ≥ 12 周→建议由当地库存或供应商寄售备 1 块 / 每两种相同驱动板 REV。
- 老装置保产（无升级 ACS6080 计划）：确认 ABB 已 Limited / LTB → 按在役台数 最低 1 块 / 每种驱动板 REV 战略囤（通常一机型一种 REV）；注意匹配 Jumper 设置——拆前拍照。
- 集团多基地：统一 IGCT 代(5SNA 1200G4500xx)后按总数 10–15% 备驱动板集中调度，降呆滞。
真实案例：华北某 1580 热连轧 ACS6010 主传动，运行第十四年某次雷雨后报 “Phase W Gate Driver Fault / Desat”——查光纤 OK、IGCT Vce 正常，把 W 相驱动板(5SHX1960L0004 Rev C)与 U 相互换故障跟板走，确认板内比较器偏置电阻温漂。库房按早前建议囤拆机测过同 REV 板（三年前 LTB 订两块），断电（确认 DC Link 放完电＞5min）→开驱动单元门→拔旧→插新→核对 Jumper 照片→关单元→上电→Pulse Test PASS→当班复产。保运说：”IGCT 板单价不到新 IGCT 的 5%，放库五年占资金两万，换一次停机省八十万——A 类无疑。”
