产品详情

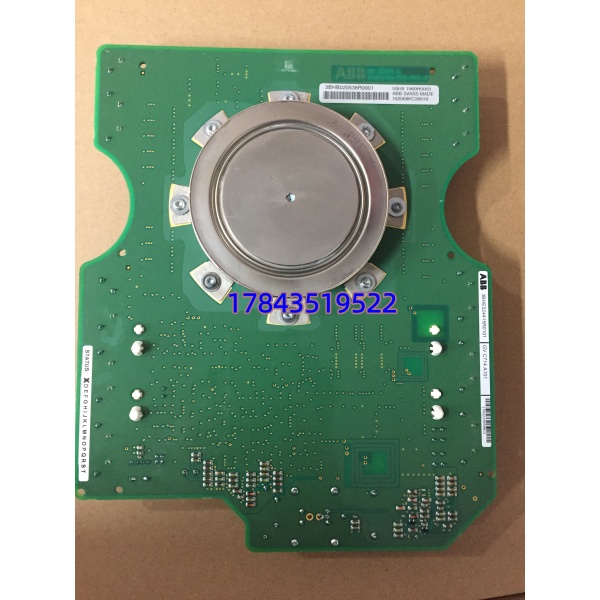

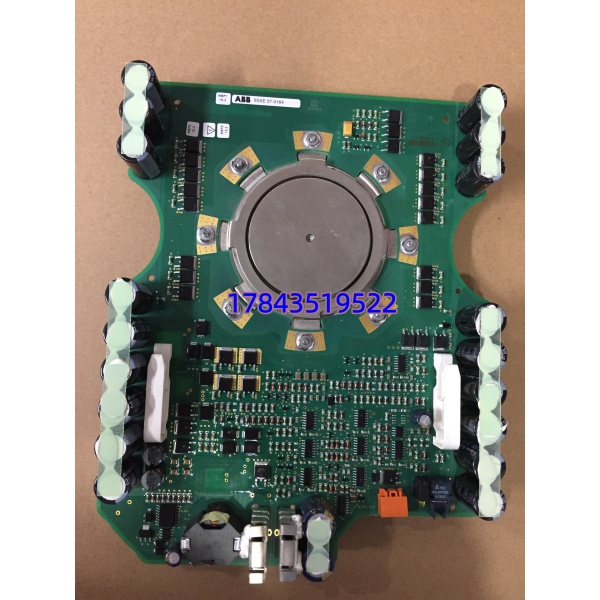

· 型号：5SHX1060H0003（ABB 5SHX 系列 IGCT / High Power Thyristor Module — 具体电压/电流等级见 Datasheet 5SYA / 5SHX doc）
· 品牌：ABB（ABB Semiconductors GmbH — now Hitachi Energy Power Semiconductors）
· 系列：ABB 5SHX HiPak™ IGCT (Integrated Gate-Commutated Turn-off Thyristor) — also used as press-pack thyristor in some SVC/HVDC applications per exact variant
规格参数
| 参数项 | 说明（典型，以 5SHX1060 族 4500V IGCT 为参考） |
|---|---|
| 器件类型 | IGCT (Integrated Gate-Commutated Thyristor) — 含集成反并联二极管(部分版) / 或纯 Thyristor 依后缀 |
| ABB Order No. | 5SHX1060H0003（内部晶圆/装配版号 H0003 指 gate unit compat / test spec —— 采购须核对 Active Sales P/N 如 5SHX 106 0 H0003 → 可能映射 5SHX 106 0 H0001 等现售替代，向 ABB Semi 询价 cross-check） |
| 阻断电压 Vdrm | 典型 4500 V（IGCT 版）或 6500 V（Thyristor 纯版）——以 Datasheet Sheet No. 5SYA 00xx 为准 |
| 通态电流 It(RMS) | 典型 4000 A (IGCT) / 5000 A (Thyristor) @ case Tc=85℃ |
| 峰值关断电流 I_TGQM | 4000~4500 A (IGCT 版) |
| 门极驱动要求 | 需配套 ABB IGCT Gate Unit (如 5SGX 系列 driver 或 ACS 内集成门极单元) —— 不匹配会炸 |
| 封装形式 | Press-pack (双面散热, 压力装配), ∅ ≈ 100~130 mm 陶瓷管壳, 高度 ≈ 26~33 mm（依 exact 5SHX 族） |
| 装配压力 | 典型 15~25 kN（依 datasheet 规定范围——过压/欠压均致命！需扭矩/压力规控制） |
| 存储要求 | 原厂真空/氮气密封包装；开封后尽快装柜（防潮，陶瓷-金属封接忌撞击） |
| 热循环寿命 | > 10000 次 功率循环 (Tj -40~125℃)，压接力需定期复检（大机组 5~8 年建议复紧） |
| 配套件 | 需配套门极引线(flex tail)、散热膏（指定相变材料）、压力夹板/碟簧组——通常随功率单元整套换不单独提供 |
| 认证 | IEC 60747-9 (IGCT) / IEC 60747-6 (Thyristor)、UL 认可元件 |
| 工作环境 | 结温 Tj -40~+125/150℃(max)｜存储 -40~+85℃ 干燥惰性气氛最佳 |
产品介绍
（D 历史生命周期验证切入——5SHX1060H0003 级 IGCT 是 ABB 中压变频（ACS1000 → 2000 → 5000）功率心脏。新平台部分转 5SNG / 5SLX 新 IGCT 族但老 5SHX 仍在役。ABB Semiconductor 对 legacy 5SHX 部分号给 Last-Time-Buy 窗口——你现在不囤，三年后故障需整柜功率单元升级或高价找 NOS。）
这东西不是插拔件——是压接在上下散热铝夹板间的陶瓷圆饼，靠碟簧预紧力保证低热阻 + 电气接触。现场坏（短路/开路/漏电流大）多因冷却水温超、夹紧力衰减致热阻升、或门极驱动不匹配误触发。换新必须同步检查压力碟簧自由高/扭矩、清理接触面（无砂纸！用工业酒精+无尘布）、按 ABB 指定力矩/压力曲线紧定——装错压力=几个月后热 runaway 炸模块连累整单元。库存建议：关键单传动(无冗余功率单元备机)最少备 1 只 NOS 做 Buffer；同型多单元(如 SVC 链 6pulse×2)可 N+1 池化按相数。单价极高(数万€级)但缺货=整机趴窝等空运+可能连带功率单元壳体。
应用场景与库存策略
IGCT 故障概率低（设计寿命 20 万小时）但冷却失效/夹紧力衰减/门极驱动老化为三大杀手。更常见是老装置 15 年+ 碟簧疲劳致接触热阻升→模块超温误报——这时先复紧压力、查水温流量计，不急着换模块。真模块击穿(直通/开路)才需更换。
典型场景与备货建议：
- ACS1000/ACS2000 主传中压变频（矿山磨/水泥主传/船舶推进）：单驱无热备 → 建议备 1 块 5SHX1060H0003 (或确认现用 Active Sales P/N) NOS 冷备，每 5~8 年大修复检压紧力/碟簧
- SVC / STATCOM 阀厅（6-pulse 或 12-pulse 多重）：按阀段数 N 相建议 N+1 池化（例 12 脉动 2 臂×6 模块=12 块 → 备 1~2 块），注意同批次参数匹配要求（ABB 常建议同臂模块同生产 Batch 减不均均流）
- HVDC 换流阀（早期 ABB 型）：按阀组数及冗余设计定——通常业主按 ABB 建议备 N+1 件/极或每极 1 件（依设计裕度）
- 改造增柜：随新变频 PO 要求供应商 free issue spare IGCT 或书面 LTB 承诺——大项目容易漏此高值件
真实案例：某矿山主磨 ACS1000 (4.16kV 3.5MW) 运行 11 年后跳 “IGCT Over Temp / Desaturation” 复位无效，红外温枪测模块壳温均匀但查夹紧螺栓扭矩仅原值 60%（碟簧蠕变）——按 ABB Re-torque Spec 复紧至规定力+更换碟簧组后告警消未换模块。但因旧模块已 11 年且 NOS 市面少，趁停机窗口按建议订 1 块 5SHX1060H0003 (确认 Active Cross-P/N) 入 Buffer Stock。次年邻矿同型机真爆一相 IGCT 直通——拆上备件按压力规范装复（含新碟簧/相变片），试车 OK。设备经理说——压接件最易被忽略”压力维护”，备件+定检缺一不可。
