描述
产品详情

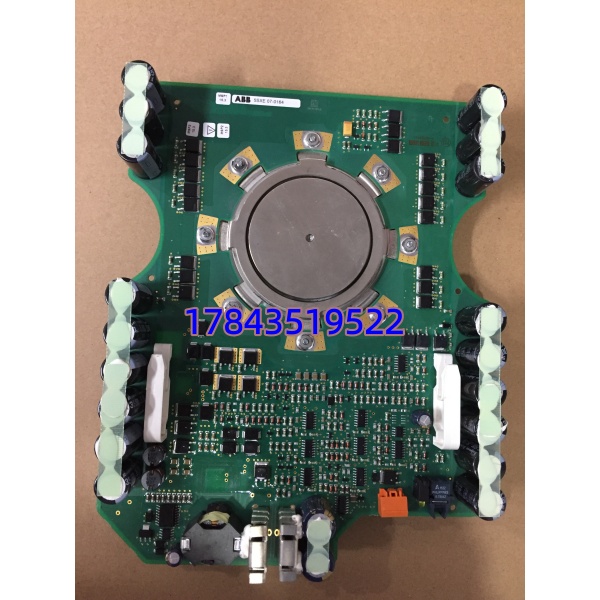

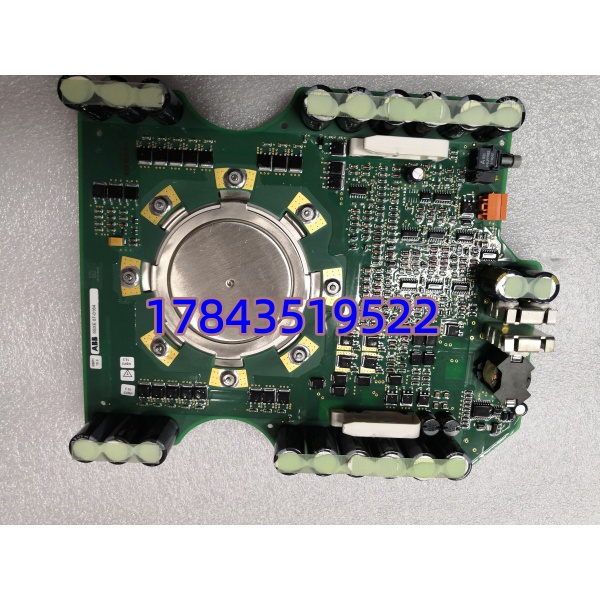

· 型号：5SHX1060H0003
· 品牌：ABB
· 系列：5SHX Series — Reverse Conducting IGCT (RC-IGCT) for MV Drives & HVDC
规格参数
| 参数 | 典型值 | 说明 |
|---|---|---|
| 产品类型 | Reverse Conducting IGCT (RC-IGCT) | 含内置反并联续流二极管 |
| 重复峰值断态电压 VDRM | 4500 V / 5500 V（依具体分档） | 适用 6kV 级中压拓扑 |
| 平均通态电流 IT(AV) | 1060 A (@ Tc=85℃) | 据 ABB SHX datasheet |
| 最大 RMS 通态电流 IT(RMS) | ≈ 1650 A | — |
| 浪涌电流 ITSM | 28 kA (10ms, 非重复) | — |
| 通态压降 VTM | ≤ 2.8～3.45 V @ IT=900～1060A | 低损耗特征 |
| 关断时间 tq | ≤ 1 µs（典型 95 ns~few µs 依测试条件） | 极快可关断 |
| 临界 di/dt | 2000 A/µs | — |
| 临界 dv/dt | 2000 V/µs | — |
| 最大结温 Tvj(max) | +125 ℃ | 运行结温 |
| 封装形式 | Press-Pack（圆盘形陶瓷封装） | 直径≈63mm 极板，厚度≈26mm |
| 推荐安装压力 | 18～22 kN（须用标定液压机+力矩扳手） | 过紧裂陶瓷，过松热阻↑ |
| 冷却方式 | 双面水冷（去离子水，要求电导率<0.5µS/cm） | 或强风冷依柜型（少见） |
| 门极接口 | 光纤输入（与 3BHB020538R0001 Gate Unit 配对） | 触发波长 820nm 典型 |
| 配套门极驱动板 | 3BHB020538R0001（必须版本匹配） | 分开放置柜侧/阀塔侧 |
| 工作温度（壳温） | -25～+70℃ | 存储 -40～+85℃ |
| 认证 | IEC 60747-9 / UL / CE（系统整体认证） | — |
产品介绍
（从停机损失视角+历史生命周期验证切入）
在某矿业 12MW 球磨机 ACS6000 柜碰过——运行中单臂 IGCT 爆裂（水冷微漏致均压电阻受潮爬电击穿），整柜锁死。ABB 原厂该型号已进入 LTB 窗口，紧急调货等 6 周。这类压接半导体不像 I/O 卡插拔就有备件，交期不可控+无通用替代=绝对 A 类战略备件，特别 IGCT 阀塔若多相共用同批次，老化趋同性高，一只坏往往暗示其余寿命有限。
严格来说 5SHX1060H0003 须与指定代门极驱动板(3BHB020538R0001)及阀基电子光纤协议匹配——换 IGCT 本体不碰软件但压紧力必须用 ABB 认证工装按手册值施压并做压力标记点记录，(未经验证的现场压装是首要失效原因)。TCO 角度：IGCT 单价高但整柜停机的机会成本是其百倍，按 ABC-A 管。
应用场景与库存策略
痛点：ACS6000 中压变频驱动主传动或 PCS6000 HVDC 换流阀——单只 IGCT 失效需开阀塔解体、放水冷、卸压、换盘、重新压紧、保压检漏、光功率测试。无备件 = 等待原厂调货(或已 EOL 无货)=整线停车。
典型场景与备货建议：
- 冶金/矿山 ACS6000 主传动（>5MW） — 三电平 NPC 逆变臂 IGCT ⇒ 建议按阀塔每相留 1 只冷备（或整相全套），A 类战略库存；IGCT + 对应批次门极驱动板建议成套备
- HVDC Light / STATCOM（IGCT 技术方案） — 换流阀 ⇒ 建议 Last-Time-Buy 按剩余服役年限×故障率估购 1～2 只 + 签 ABB Service Exchange 含压装服务
- 老厂延寿（2003～2012 投运 IGCT 传动） — 原设计即该件 ⇒ 立即核现在役数量，LTB 采购 1～2 只计入战略呆滞准备金
- 已计划 SiC IGBT 整柜替换 — 过渡期仍建议留原件 ×1 IGCT + 驱动板覆盖迁移前突发故障
真实案例：
西南某铜矿 Φ7.5m 球磨 ACS6000（6kV/8MW）运行第 11 年雷雨季 IGBT/IGCT 阀臂报 Arm Short——开柜发现 5SHX1060H0003 表面熏黑，均压 RC 烧焦。库房有三年前 LTB 购入的 NOS 同型号一件（附带原厂压装压力标线未拆封），联系 ABB 服务工程师携液压压紧工具到场：泄压→拆旧盘→清洁散热面→新 IGCT 定位→按手册 20kN 分步施压打标记→复装水冷保压→光纤回路测试→空载自检→带载。总停机 26 小时（其中等水冷干燥 8h）。若无冷备按历史调货需 5～7 周。事后增补：每在役柜型备 IGCT ×1 + 门极驱动板 ×1。
