产品详情

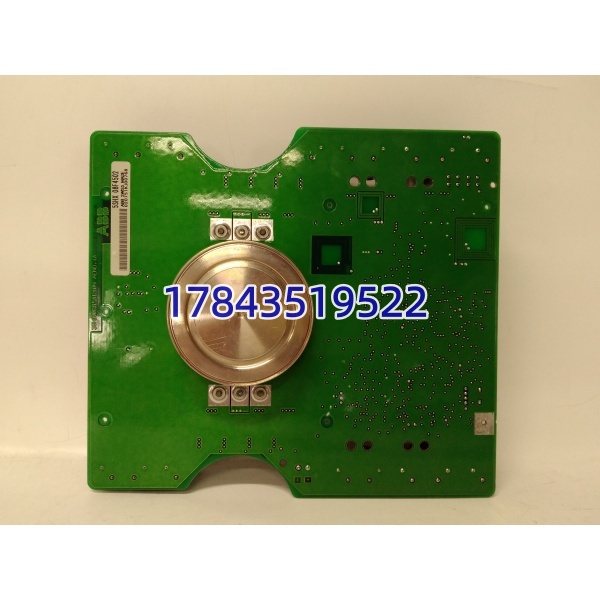

· 型号：5SHX08F4502（IGCT 功率模块），关联驱动板件号 3BHB003387R0101 / 5SXE05-0151 / GVC703AE01
· 品牌：ABB Ltd.（现 Hitachi Energy）
· 系列：5SHX 系列 RC-IGCT — ACS 6000 / ACS 5000 中压传动功率栈
规格参数
- 功率模块型号：5SHX08F4502（ABB 5SHX 系列 Reverse Conducting IGCT）
- 关联驱动物料：3BHB003387R0101（驱动板总成号）、5SXE05-0151（门极脉冲放大板件号）、GVC703AE01（Gate Voltage Controller / 驱动板板面印字）
- 器件类型：RC-IGCT（Reverse Conducting Integrated Gate-Commutated Thyristor），含反并联续流二极管
- 断态重复峰值电压 VDRM：4500 V（4.5 kV 级）
- 通态平均电流 IT(AV)：典型 800A～1850A（依具体 IGCT 代次/冷却条件，需核对原柜 BOM）
- 关断可控电流 ITGQM：≈ 3700A DC（依版本）
- 开关频率：典型 500Hz～1kHz（最高短时脉冲可达数 kHz，依拓扑）
- 门极驱动要求：专用 ABB 驱动板（5SXE05-0151 / GVC703AE01），光耦/光纤接收 PWM，驱动电源典型 ±15V DC
- 驱动保护：退饱和检测（desat）、欠压锁定 UVLO、短路/过流硬件保护、门极状态反馈
- 封装形式：Press-pack（压接式），无内部引线键合，失效模式为短路失效（fail-short）
- 安装要求：需液压/机械压力机按 ABB 规定预紧力（kN 级）压装于水冷散热器间，对角分步拧紧，接触面抛光涂导热硅脂薄层
- 冷却方式：双面水冷（主流 ACS6000 功率栈）或强制风冷（依柜型），冷却介质温度需监控
- 工作结温 Tvj(max)：+125℃～+150℃（依具体 IGCT 芯片代次）
- 光纤接口：RX 接收来自 INU/ARU 控制板 PWM 光信号，TX 反馈状态（部分版本）
- 配套检测：更换后需用光功率计测光纤衰减，用万用表/微欧表查门极回路阻抗
- 尺寸（模块本体）：约 230×260×35 mm（依具体代次）
- 重量：约 1.8～2.2 kg（功率模块单独），驱动板 <0.3kg
- 认证：IEC 60747-9、CE、UL（依版本）
- 典型应用系统：ABB ACS 6000 SD（同步电机传动）、ACS 5000（异步/同步）、SVC、轻型 HVDC 变流阀段
产品介绍
这组料号描述的是 ABB 中压大功率传动（ACS 6000/5000）功率栈里的”黄金搭档”——5SHX08F4502 是 4.5kV 级 RC-IGCT 功率开关模块（Press-pack 压接式），3BHB003387R0101 / 5SXE05-0151 / GVC703AE01 是其专属门极驱动板组件，负责把控制柜来的弱光 PWM 信号放大成 IGCT 开通（+15V 级门极电流）和关断（-8V 级）脉冲，同时做硬件级 desat 保护。IGCT 模块本身不能独立工作，必须配对应驱动板且经 ABB 指定压紧力安装到水冷散热片之间。
坦白讲，这东西在现场最大的坑有三个：一是压装扭矩不按说明书来导致接触热阻大或芯片碎裂；二是换 IGCT 不同时换驱动板或不清光纤接头致信号衰减过大触发”Gate Driver Fault”；三是买拆机件时驱动板 EEPROM 或光耦老化难测。我遇过只换功率模块不换驱动板，结果门极特性漂移在满载时误 desat 跳闸。有条件建议 IGCT + 驱动板成套更换，或至少对新驱动板做静态门极电阻测试。
应用场景与行业案例
痛点切入：
钢铁厂轧机 ACS 6000 逆变单元报”IGCT Desat Fault”或”Gate Driver Communication Lost”，查是功率栈某相 IGCT 压装面氧化或驱动板光耦失效。停机窗口短，拆开功率柜卸压紧螺母→取出旧 IGCT+旧驱动→清洁散热面→新 IGCT 按扭矩压装→新驱动板插光纤、接门极排线→光功率测试→恢复。我现场干过，最耗时是拆压紧机构和清理接触面，模块本身换起来倒快。
典型场景：
- 冶金轧机主传动（ACS 6000 SD）——同步电机数 MW 传动，功率栈 3 只或 6 只 5SHX08F4502 串联构成一相桥臂，GVC703AE01 驱动板一一对应
- 矿山球磨机/大型风机变频（ACS 5000）——IGCT 直接串联承受中压直流母线电压，无吸收电路（Snubberless 拓扑）
- 电力系统 SVC / 轻型 HVDC 阀段——IGCT 做静止无功补偿或直流换相开关
- 水泥/化工大型压缩机传动——老柜技改保留功率柜框架只换失效 IGCT 组件延长寿命
真实案例：
北方某 1780 热连轧 ACS 6000 主传，R 相下桥臂 IGCT 多次误报 desat，清光纤重插暂好但一周复发。年检时拆功率栈发现该位置 IGCT（5SHX08F4502）压装面有轻微水迹氧化痕，对应驱动板（GVC703AE01 / 5SXE05-0151）光接收灵敏度边缘。订购同型号 IGCT + 驱动板成套，停机更换——压紧力按 ABB 手册分步对角拧紧至规定 kN（液压测力扳手），新驱动板光纤插入测衰减 < -20dBm 合格，上电无告警，满载试车正常。老师傅说”IGCT 这玩意儿压不好比不换还糟，扭矩扳手每年都得标定”。
