描述
产品深度介绍

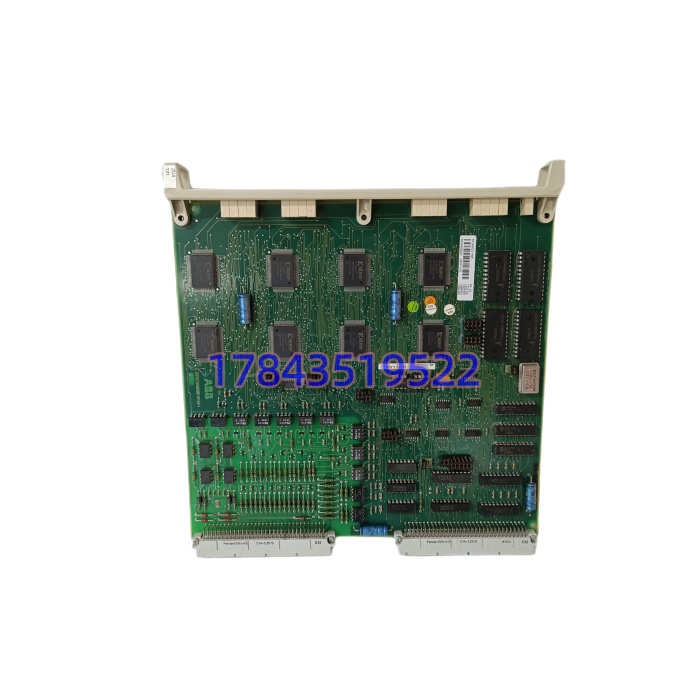

ABB DSDP170 57160001‑ADF 是 S100 I/O 系列的高速脉冲计数板，专门配套 Advant OCS 老 DCS 系统使用，用来接收增量式编码器输出脉冲信号。板卡直接插入 S100 标准欧式机架，背板取电，完成脉冲采集后把位置、转速数据上传控制器。
该板卡支持 1×、2×、4×、8× 软件倍频，适配 5‑24 VDC 电平编码器信号，带光电隔离，降低现场干扰带来的计数跳变问题。多用于冶金、造纸生产线的辊速、行走机构位置闭环控制。原厂已经停止生产，现场设备损坏后只能依靠备件库存完成更换。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整订货号 | 57160001‑ADF（ADF 为防腐涂层版本） |
| 供电来源 | S100 背板 24 V DC |
| 最大脉冲频率 | 2.5 MHz |
| 输入信号电平 | 5‑24 VDC，兼容 TTL、RS422 编码器信号 |
| 计数倍频 | 1× / 2× / 4× / 8× 软件配置 |
| 电气隔离 | 通道与系统侧光电隔离 |
| 工作温度 | 0 ~ +55 ℃（运行）；‑25 ~ +70 ℃（存储） |
| 湿度条件 | 5‑95% RH，无冷凝 |
| 防护等级 | IP20（仅柜内使用） |
| 安装形式 | S100 欧式机架直插，支持热插拔 |
| 尺寸重量 | 328.5 × 238.5 × 18 mm，约 0.38 kg |
| 认证 | CE、UL/cUL |
| 生命周期 | 原厂已停产，仅库存备件供货 |
