描述
产品详情

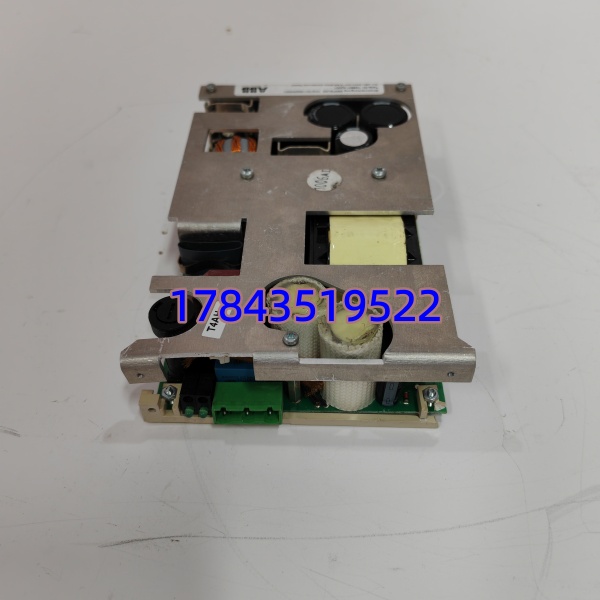

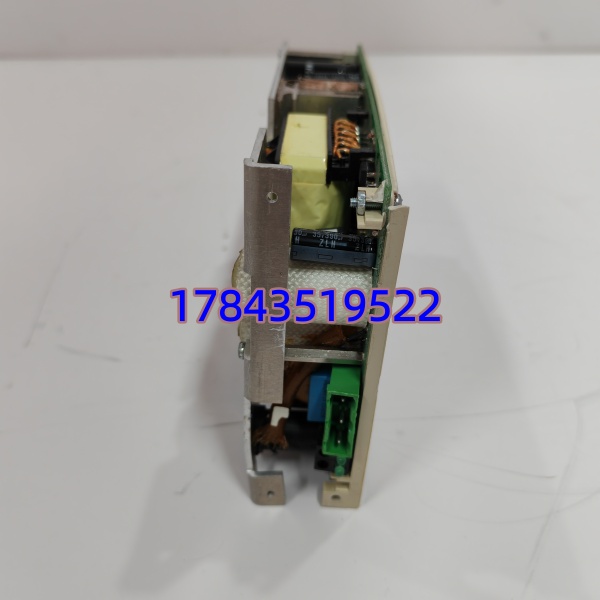

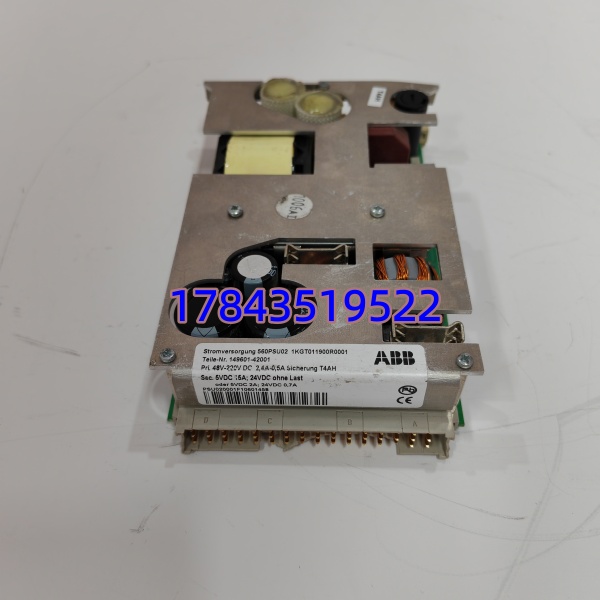

· 型号：560PSU02（1KGT011900R0001）
· 品牌：ABB
· 系列：RTU560 控制系统电源单元（PSU for 560MPR03 / 560SFR02 子机架）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | 560PSU02（Order No. 1KGT011900R0001，Rubric R0001） |
| 模块类型 | RTU560 机架插装式直流电源单元（Power Supply Unit） |
| 输入电压范围 | 48 VDC ～ 220 VDC（-20% … +20%），适配变电站 DC 屏 |
| 最大输入电流 | 2.4 A @48VDC ／ 0.5 A @220VDC |
| 输入突波电流 | <10 A（50μs～1.5ms，符合 IEC 60870-4 Class S1） |
| 输入保护 | 内置 4A T 型熔断器（F1），建议上游装 10A 断路器 |
| 输出 U1 | 5.1 VDC（容差 5.0～5.3V），最大 15 A，纹波 ≤30mVss |
| 输出 U2 | 24 VDC（容差 22.4～26.3V），最大 0.4 A，纹波 ≤80mVss |
| 总输出功率 | 85 W（50℃以上按 -2.5%/K 降额） |
| 输入/输出隔离 | 电位隔离（Galvanic Isolation） |
| 冗余支持 | 支持 1+1 并联冗余，均流与故障接管自动切换 |
| 电压中断耐受 | ≤50 ms @0% Un（Un ≥ 48V） |
| 背板连接器 | 48 针 F 型 DIN 41612；电源输入经 3 针 7.62mm 可插拔螺钉端子 |
| 工作温度 | -25℃ ～ +70℃（额定），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH（无凝露） |
| 安装方式 | RTU560 机架指定电源槽位（P1/P2），3HE 欧卡格式 8R(40mm)面板 |
| 物理尺寸/重量 | ≈160×100×40 mm / ≈0.65 kg |
| 状态指示 | 前面板 LED（OK / Alarm），故障时有干接点报警输出 |
产品介绍
在某个 110kV 变电工区碰过一回——雷雨夜站用蓄电池组瞬断，RTU560 机架靠 560PSU02 扛住了 48ms 掉电没重启（IEC 60870-4要求内），对侧调度链路全程未断。这模块本质是 RTU560 系统的”心脏”，把站用 DC 48/110/220V 转成内部 5V 逻辑电和 24V 辅助电，三路 CMU 满载时 5V 轨拉到 12A 以上照样稳。严格来说它只在 RTU560 指定电源槽位（通常 P1/P2）工作，不能当普通 DIN 导轨 PSU 独立外挂供电，背板引脚定义和 560PSU01（低压版）不同，混插会报警。
从备件经理视角看， 属 ABB 长生命周期产品但 560PSU02 新件渠道已收窄，市面上多是 NOS 原封或测过拆机件。它不像 DI/DO 卡能旁路运行——电源挂了整机瘫，变电站无人值守场景下远程恢复代价极高。建议每个 子机架按 1+1 冗余配置，并在中心库房额外备 1 块做跨站共享 Buffer Stock，资金占用极低（几百美金级）却能把”全站远动失联”这种一类障碍风险直接抹掉。
应用场景与库存策略
电网/石化/水务 SCADA 的 RTU 一旦失电等同于远动通道全断，调度中心收不到遥测且无法遥控——在某些区域电网会被定性为一类障碍。560PSU02 新件趋紧，二手价格有上行趋势。
- （SIL/公用事业级可靠性要求）→ 非它不兼容（需 背板）→ 建议每面屏按 1+1 冗余配双 PSU，全站共享备 1 块冷备件集中管理
- （高温高湿加速电解电容老化）→ 建议 3～5 年一轮换或按运行小时数点检电容 ESR
- 水电/风电升压站监控系统 RTU 机架（直流 220V 站用电）→ 若机架仍用 560MPR03/560SFR02 则直接兼容 → 不建议自行改外置开关电源替代（失去背板诊断与冗余切换）
- （防爆柜内散热受限）→ 注意降额曲线，环境温度 >50℃ 时确认负载余量，纳入 ABC-C 类高缺货风险清单
真实案例：华东某县调下辖 7 座 35kV 变电站全用 ，2018 年迎峰度夏一台 560PSU02 因滤波电容鼓包触发”Alarm” LED 但冗余伙伴还在扛——运行人员没注意到告警。两周后第二台也到寿命临界点开始间歇打嗝，造成该站远动短暂离线被省调考核。事后查库房零库存，紧急调货等了 11 天（恰逢 ABB 该型号批次交期拉长）。现在他们按我建议：所有站改 1+1 冗余 + 县调中心库房常备 2 块（覆盖 7 站），每年秋检做一次冗余切换试验确认 OK LED 互备正常。
