描述
产品详情

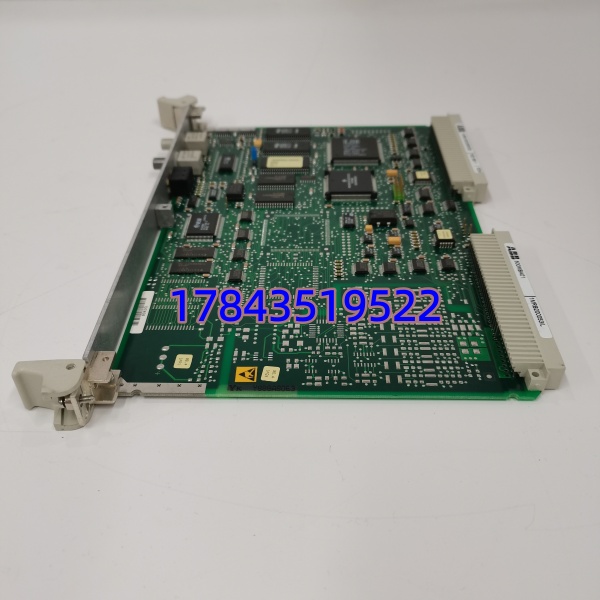

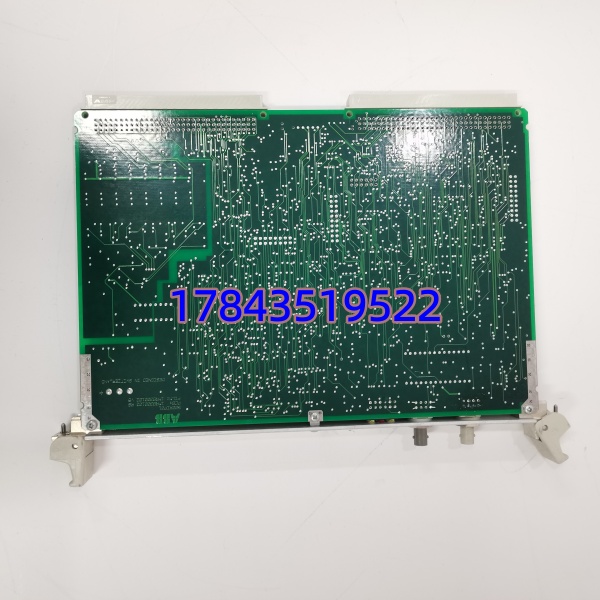

· 型号：500MBA01（1MRB150003R0002 / 1MRB200053-L）
· 品牌：ABB
· 系列：Advant Controller 500 / AC500 系列 Module Bus Adapter（MBA）
规格参数
- 产品名称：ABB 500MBA01 Module Bus Adapter（MBA）通信/接口模块
- 型号 / 订货号：500MBA01，部件号 1MRB150003R0002，索引号 1MRB200053-L
- 适用系统：ABB Advant OCS 500 系列控制器机架；部分兼容 AC500 扩展架构（须核对背板版本）
- 模块类型：机架总线适配器——负责模块总线仲裁、I/O 扫描与状态上报
- 供电方式：由系统背板提供 24 VDC（典型范围 21.6～26.4 VDC，±10%）
- 典型功耗：≤5 W（自身，不含所挂载 I/O 模块功耗）
- 总线接口：ABB Module Bus（S100 兼容）/ 内部机架并行总线，部分版本支持对外 RS-485（Modbus RTU）
- I/O 能力（本地，依版本）：8 DI + 8 DO 或纯通信型（无本地 I/O），光电隔离 ≥1500 V AC
- 模拟量支持（部分批次）：可配合 500AIM02/500AOM02 等模拟量子卡，4～8 AI/AO（由子卡决定非 MBA 本体）
- 状态指示：前面板 LED——PWR（电源）、RUN（运行）、ERR（故障）、COM（总线活动）
- 隔离特性：现场 I/O 通道与逻辑侧光电隔离；通信端口变压器隔离
- 环境条件：工作温度 -20～+60℃（工业级批次 -40～+70℃），存储 -40～+85℃，湿度 5～95% RH 无凝露
- 抗扰度标准：符合 IEC 61131-2、IEC 61000-4-2/3/4（ESD/EFT/Surge），EMC 符合 EN 50081-2/50082-2
- 安装方式：Advant 500 机架专用插槽（通常紧邻 CPU 或位于机架最左侧/右侧指定位置），导向销定位，面板锁紧
- 可热插拔：通常不支持热插拔——更换须机架下电（个别新版固件支持带电识别但建议下电操作，以原厂手册为准）
- 固件/硬件版本：1MRB200053-L 中”L”为版本/索引代码，不同硬件步进可能存在细微总线时序差异，同机架内 MBA 建议版本一致
产品介绍
早年在造纸和自备电厂碰过一回：Advant 500 机架 MBA 卡内部总线仲裁芯片老化导致周期性”丢失半个机架 I/O”，操作员画面上模拟量开始跳零——这东西不像 DI/DO 卡一眼能看出来，它是默默把下面所有模块”屏蔽”掉的幕后角色。500MBA01 本质上就是 Advant 500 机架的大脑联络官，CPU 靠它通过模块总线轮询各 I/O 槽位状态，本身故障会让整机架变”哑巴”，比单个 I/O 卡故障影响面大得多。
Advant OCS 500 平台整体已进入产品生命周期晚期（Maturity / Phase-out），ABB 官方新件获取难度逐年上升，市面流通多为 NOS 或测试过的拆机件。对仍依赖该平台的装置而言，它的 ABC 分类应定为 A 类——不是因为它贵，而是它一旦失效等于整机架 I/O 离线，连带引发工艺联锁跳车。建议在最后一次可订新件时做 Last-Time-Buy，或至少保留一块经测试认证的冷备件。
应用场景与库存策略
MBA 模块故障的典型征兆是：机架 PWR 灯亮但 RUN 不亮或反复闪烁 ERR，所有挂载 I/O 模块显示”Not Configured/Offline”，下载配置后仍无法联机——这时候先别急着重灌 CPU，拔下 MBA 看金手指氧化情况和背面总线芯片有无烧灼痕迹。原厂交期如走特殊申请可能 12～20 周或已停订，二手良莠不齐。
- 造纸/冶金 Advant OCS 500 过程控制机架 — 直接决定整机架 I/O 可用性，无旁路替代 → 建议按在役机架数 N 配 N+1 冷备（最少 1 件），同硬件版本
- 自备电厂/化工厂辅助车间（配料/水处理 Advant 500 子系统） — 环境相对温和但停机影响大 → 建议备 1 件冷备，每 2 年做一次模拟上电自检出库轮换
- 多机架冗余配置（双 MBA 主从） — 某些 Advant 500 扩展机架用第二块 MBA 做扩展链 → 按扩展链数量额外 +1，防止扩展链路 MBA 先挂
- 改造评估场景 — Advant 500 整体老化可考虑迁移至 AC800M/AC500 → MBA 断供是改造触发信号之一，借机做系统升级比无限囤老件 ROI 更高
真实案例：某啤酒厂发酵工段 Advant 500 机架突然报”All I/O modules missing”，夜班维护换了 DI、AI 卡均无果，干等原厂工程师到场——结果是 500MBA01 背板金手指轻微氧化（南方梅雨季柜内凝露），酒精擦拭重插恢复。但该厂建厂 1998 年从未单独备过 MBA，紧急从同行借来一块版本不一致的（1MRB200053-K vs L），插上后部分模拟量子卡无法识别，折腾到第二天才协调到同版本。教训两条：①MBA 故障概率虽低但影响极大，必须单独列 A 类备件；②备件版本（1MRB200053-L 后缀）要和现网一致，别只看 500MBA01 就以为通用。
