描述
产品详情

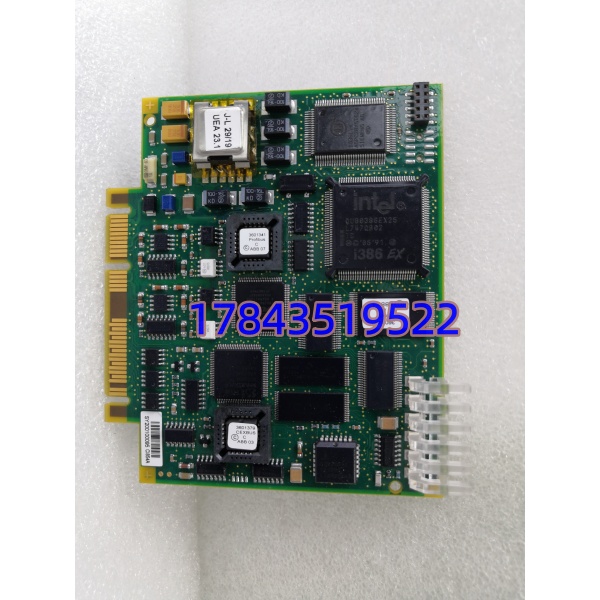

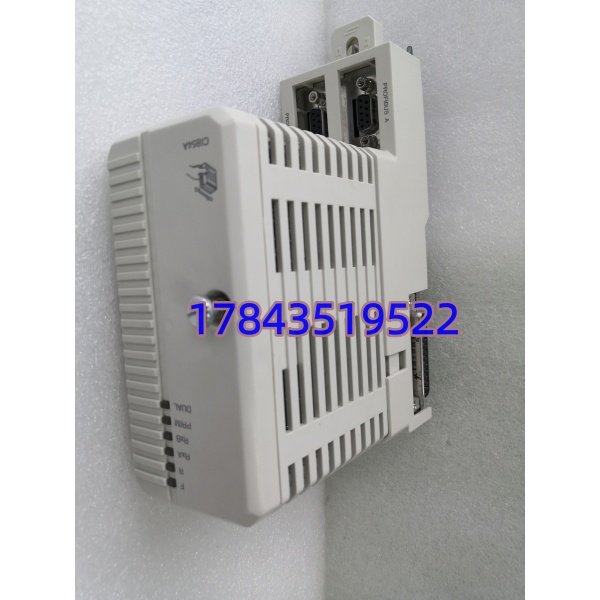

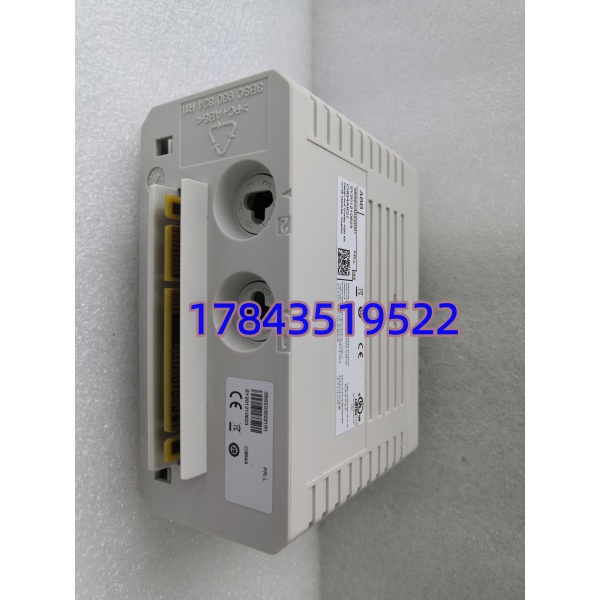

· 型号：3BSE030220R1（CI854A BK01，完整 Sales No. 含安装附件/说明书套件，Base PN = 3BDH000741R1）
· 品牌：ABB (ABB Ability™ 800xA S800 I/O System)
· 系列：S800 I/O Communication Interface — CI854A (Enhanced vs original CI854)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整物料/销售号 | 3BSE030220R1 — CI854A BK01（含 CI854A 模块本体 + 安装附件，Base Module PN = 3BDH000741R1） |
| 市场型号 | CI854A BK01 / CI854A-EA（BK=Basic Kit, EA=Extended Availability），功能等价固件级 |
| 适用机架 | S800 I/O 主机架 CH810 / CH820 / CH830（插入最左或最右端通信槽位邻电源模块） |
| 通信协议 | Profibus DP-V1 (EN 50170) Master(Class1/2) & Slave；Advant Fieldbus (via optical ModuleBus to legacy Advant controllers)；ModuleBus → 本地 S800 I/O |
| 接口端口 | 2×DB9 female Profibus RS-485 (X1 Primary / X2 Redundant)，信号 A/B/GND，120Ω 终端电阻可 DIP 使能 |
| 波特率 | Profibus DP 9.6 kbps ～ 12 Mbps 自适应（依总线主站设定） |
| 冗余支持 | 支持 2× 组成 Hot Standby Redundancy Pair（配合 AC800M / 800xA），自动 switchover <100ms |
| 本地 I/O 能力 | 通过 backplane ModuleBus 驱动本机架最多 12 个 S800 I/O 模块（依 SD821/SA801F 背板 5V 电流余量）；可扩展远程 S800 站 via optical repeater |
| 配置软件 | ABB Control Builder M (for AC800M) / System 800xA Hardware Editor — 需导入 GSD (for 3rd party DP Master) 或 native I/O config |
| 状态指示 | MOD(绿- ModuleBus OK)、PRT1/PRT2(绿- Profibus port active)、ERR(红- fault/config err)、RUN(绿- running)、BAT(黄- backup low 若 applicable) |
| 背板供电 | 由 机架电源模块(SD821/SA801F 等) 经背板供 5V DC，典型耗电 ≈0.8 A @5V |
| 工作温度 | 0～+60℃（IEC 60721-3-3 Class 3K3），柜内建议 0～45℃ 保守 |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | CE / UL / cUL / FM / IEC 61158 / EN 50170 / RoHS |
| 生命周期状态 | Mature / Selected Phase-out approaching — 原厂交期波动 8～20 周，市面以拆机测好件及 New Surplus 流转为主 |
| 常见关联 | 电源(SD821/SA801F)、 I/O(DI810/DO810/AI810…)、CI840A(Optical 版)、TU810/TU812 端子单元、Profibus DP 紫色电缆(9300 系列) |
产品介绍
数据驱动看这块卡：某炼油厂常减压装置 AC800M 通过 带 3 个 远程 I/O 站，雷雨季一股感应雷打过来 X1 口芯片损坏，Builder 报 “Communication Loss to I/O Station #2″。插块测好 BK01 进机架、下载原 I/O Configuration（或自动从冗余对同步 if 双 配了 redundancy），重新 Enable DP Master 二十秒恢复。(严格来说 BK01 与初代 CI854(3BDH000002R1) 固件架构有区别—— 向下兼容老工程通常要求 Control Builder M ≥ v4.2 / 800xA ≥5.0；老 CI854 工程升 直接识别，反过来 -only 新固件特性(如 ext’d DP-V1 service) 不向下兼容老 CI854 硬件——买前确认现网是 CI854 还是 拍标签给我们核对。)
从采购决策看，CRO 三要素很直接：。
替换与升级建议
✅ 直接替换（最小改动）
- ：完全电气兼容同 机架槽位，Control Builder M / 800xA Hardware Editor 中选 即可，原 I/O Configuration & Profibus DP Parameterization 不需改。高版固件读低版工程通常 OK，建议到货核对固件版与现网一致或做离线校验再上机。
- ：可替入同槽，工程通常直接识别（ 固件向下兼容），Build All 再下装——属良性升级路径，老 CI854 EOL 市面稀少建议统一 LTB 囤 。
⚠️ 软件兼容需注意（注意）
- ：若新工程用了 -only 固件特性，下载到老 会报 Hardware/FW Mismatch——紧急抢修优先找 同型。。
- ：物理插槽同但 CI840A 面向 Optical ModuleBus + Profibus——若现网是 Profibus DP 电气口 RS-485 用 ，混插报 Module Mismatch。
❌ 硬件不兼容
- ：不同槽位定义与背板，不能插入 I/O 机架通信槽。
- 第三方 Profibus DP 主站卡(如 Siemens CP561x)：是主站侧设备不是 I/O 通信接口。
