描述
产品详情

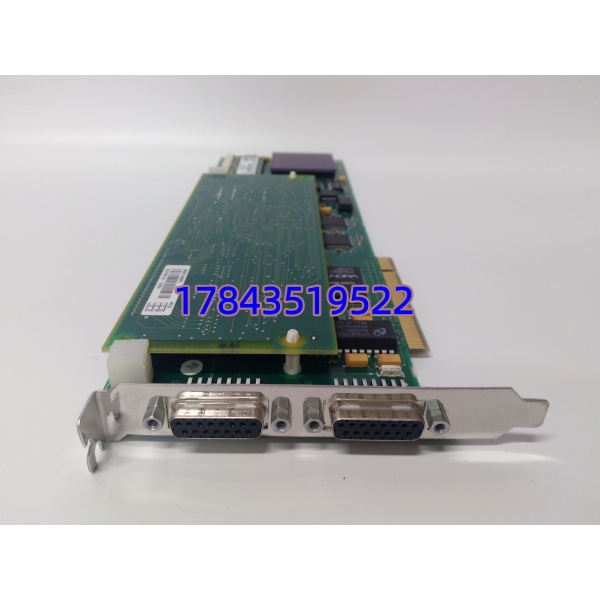

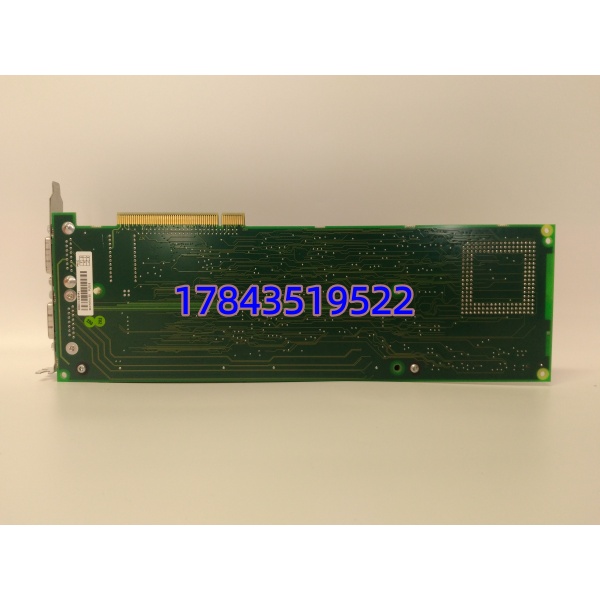

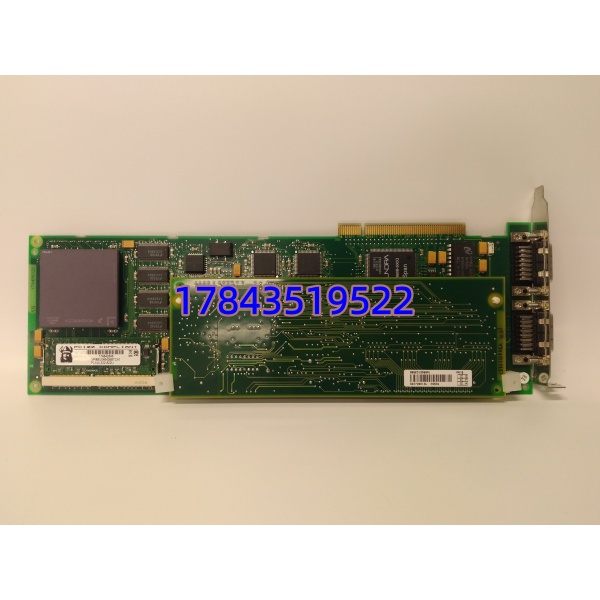

· 型号：PU516（物料 3BSE013064R1 — Advant OCS Interface Module IM2 w/ Ethernet for AC450 / S400 system）
· 品牌：ABB
· 系列：ABB Advant OCS — AC450 Controller / Advant 450 Series, AF100 Bus Interface Module (IM2)
规格参数
- 产品类型：Advant OCS Interface Module Type 2 (IM2) — PU516 with Ethernet TCP/IP interface to AF100 Bus & Master Stations
- 适用主机：ABB Advant Controller 450 (AC450 CPU450) 插于机架 Slot 2（IM2），可与 IM3（串行/Profibus etc.）共存 Slot 3；也用于 S400/S500 I/O 扩展机架作 AF100 接口主站（依配置）
- 总线接口：1× AF100 (S100 Bus) — 连接远程 I/O 站(S100 / S500 Gateway / Advant OS node)，电气 RS-485 based multi-drop, max segment length/stations per AF100 spec
- Ethernet 接口：1× 10Base-T / 100Base-TX RJ45（auto-negotiate 依 HW Rev — 早期 Rev 仅 10Mbps 但向下兼容），用于连 Advant Operator Station (MasterView 850 / DigVis on WinNT/XP 老版) 或 modern PG for download/config via CBF (Control Builder F)
- 状态指示：面板上 PWR（绿）、RUN（绿闪=IM2 active & linked to CPU450）、ERR（红=config/link err）、COM（AF100 activity）、LAN Link/Act LEDs
- 内存：板上 DRAM 存动态 process data exchange buffer with OS node；NVRAM 存 config ID / node address（靠 AC450 机架电池保持——同 CPU450 电池 XB 模块）
- 组态软件：Control Builder F (CBF) for Advant OCS — PU516 node address & data area defined in HW Config ( Node Parameterization)
- 与 CPU 关系：PU516 是 IM2 — 须配合 IM1=CPU450；两者经背板交换过程映像，PU516 不参与控制扫描只管通讯 & 数据 mirror
- 安装槽位：AC450 机架 Slot 2（标识 IM2），Slot 3 可选装 IM3（如 serial/Profibus）；PU516 不可插 Slot1(CPU) 或 I/O 槽
- 供电：AC450 机架背板 +5V DC（典型自身功耗 ≈ 4–6 W）
- 工作温度：0℃ ~ +60℃（存储 -40℃ ~ +85℃）
- 湿度：5%~95% RH 非凝露
- 认证：CE、cULus（依批次）
- 物理尺寸（模块）：≈20×127×199 mm (W×H×D)，重≈0.3 kg
- 配套必核：① CPU450 已装 Slot1 ② 总线终端电阻（通常 S100 远端 I/O 架内）③MasterView / DigVis PG 连 Ethernet 做下装或诊断
- 注意： 与 CI854A (800xA) 不互换——物理插槽背板不同系统
产品介绍
（切入策略：E 维护者视角 — “Advant OCS 十多年跑得好好的，一坏全是通讯卡”）
Advant OCS 老系统里 CPU 很少坏，先挂的多半是 （IM2 通讯卡）——电容老化致 LAN 口不 Link 或 驱动芯片热稳定性下降，现象为 MasterView 站报 “Node Not Reachable” 或 Timeout 但 CPU450 RUN 绿灯正常。某化工厂老 Advant 控制站 #2 年检发现 LINK 灯灭——重插金手指恢复但定备件购入。无冷备等空运 3 周致操作站无法改 SP 只能就地面板改（危险且低效）。
从库存看单价约 €1.5k–€3k（老件市场波动大），按 ABC 属 。建议：，多站同代 Advant OCS 可区域库 1 件代管。注意： 参数(Node Address / Config) 存 NVRAM 靠 机架电池——每 3~5 年换 XB 电池包并 Archive CBF Project 双份，换 硬件不需重下装 参数（Config 在主 NVRAM mirror 到 on boot）——但建议确认 CBF 可 Read back Node ID after swap。
应用场景与库存策略
痛点：老电厂 #3 炉 Advant 控制站 网卡芯片热死——MasterView 850 全站 “Node 12 Lost”，就地面板可操作但无法远程监视/改 SP。库房无备件等调货延误 17 天降负荷运行。
典型场景与备货建议：
- ：非它不可——需 获 主站 & Ethernet 链路；建议 ，关键单 CPU 站独备
- S400/S500 I/O AF100 主站扩展机架（ 做 Master in I/O ext rack）：同 Advant OCS 站备件通用——按扩展机架数 N 备 ceil(N/3) 件 区域代管
- EOL / LTB 评估：Advant OCS 部分模块发 LTB——若装置还需运行 >5~8 年 按 N主站×1 +1 安全库存做 LTB（ 跨 全系通用呆滞低）
- 新项目（极少新 Advant 今儿）：新设计推 System 800xA + AC800M——旧站维持 原位替换
真实案例：
北欧某纸浆厂 #1 蒸煮 Advant 柜（ + + IM3-Profibus）年检发现 Ethernet Link LED 不亮——测网线/交换机 OK 疑 PHY 芯片老化。从冷备库取 3BSE013064R1（同 Rev D 原号）插 Slot2 → 上电 RUN 闪 → MasterView 重连 Node OK（ Config auto sync from NVRAM）——全程 12 分钟（含 Verify I/O Scan List）。旧模块 ABB 返修确认 PHY 芯片热失效。库存经理注：Advant OCS 老柜建议每 5 年做 Slot 金手指清洁（无水乙醇）+ XB 电池电压测 + CBF Project Archive 校验—— 本身少坏但金手指氧化是隐形故障源。
