描述
产品详情
· 型号：5SDD1060F0001（组件参考 3BHL001863P0001）
· 品牌：ABB
· 系列：5SDD High Power Diode / Thyristor
技术参数
- 产品型号：5SDD1060F0001（Material No. 3BHL001863P0001）
- 制造商：ABB Power Electronics（Hitachi Energy）
- 器件类型：高压整流二极管（部分归档为 SCR/Diode 通用封装）

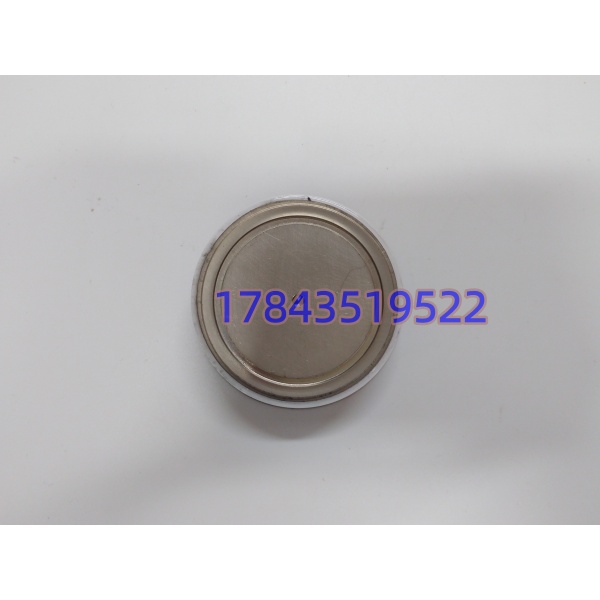

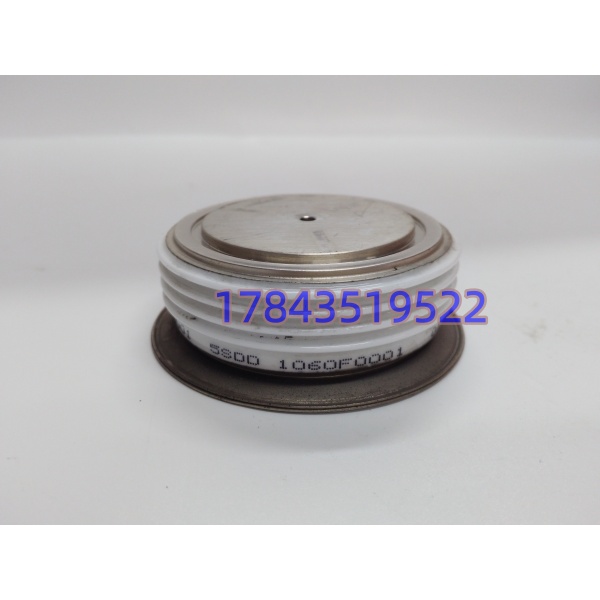

- 封装形式：Press-Pack 盘式/胶囊式（双面散热，无引线焊接）
- 反向重复峰值电压 (VRRM)：6000 V
- 平均正向电流 (IF(AV))：1000 A ~ 1060 A（@ 特定壳温）
- 正向浪涌电流 (IFSM)：25 kA（10ms，半正弦）
- 正向压降 (VF)：典型 1.2 V ~ 1.8 V（@ 额定电流）
- 绝缘耐压（对地）：3600 V ~ 6000 V AC（1min，底板隔离）
- 结到外壳热阻 (Rth j-c)：约 0.3 °C/W
- 额定夹紧力：24 kN ~ 30 kN（依 ABB 机械图纸，偏差 <5%）
- 工作结温 (Tj)：-40 °C ~ +125 °C（存储至 +125~150 °C）
- 物理尺寸/重量：直径约 50~100mm 级 / 约 1.1 kg ~ 3 kg（6.6 lb 约 3kg 依封装）
- 符合标准：IEC 60747、UL、RoHS、JEDEC TO-240AA 参考
产品介绍
从数据驱动视角看，ABB 5SDD1060F0001 不是普通卡件，而是中压变频（ACS1000/ACS2000）和 HVDC/SVC 换流链里吃大电流的“骨头”。它采用 NPT 硅片加陶瓷密封 Press-Pack 结构，靠外部水冷或强风冷散热器夹在中间导热。现场实测发现，这种封装在失效时倾向短路而非开路（自我纠正：严格来说取决于过压还是过热模式，但 Press-Pack 机械短路特征更明显），反而给后端保护系统留了熔断或跳闸的时间窗口，比焊线式模块少一点“莫名其妙开路停机”的风险。
商业价值锚点在长周期运行的重工场景：电解铝槽、抽水蓄能励磁、轧机主传动。这类地方停机一小时亏几十万，而这颗料的 MTBF 在合理夹紧和冷却下能跑 18 年以上（参考瑞士电站案例）。差异化优势是 ABB 原厂的芯片均流一致性——多管串联/并联时电流分配偏差小，不用额外塞一堆均流电抗器。但它极度挑安装工艺，散热面平整度 >0.05mm 或扭矩不均就会局部热斑击穿，不适合没校准液压压装工具的维修班盲操，买裸片必须配套原厂压力工装或找供方预组装。
替换与升级建议
✅ 直接替换：5SDD1060F0001 同编码原厂件（无论丝印批次是 2015 或 2022），VRRM 6000V / IF 1000A 一致可原位压入，无改动成本，但需复测夹紧力矩。3BHL001863P0001 作为 ABB 原厂备件包/组件号，内含同规格本体时可直接置换旧组件。
⚠️ 软件兼容（需改配置/机械调整）：5SDD1200F0001（1200A 同电压版），电流余量大但厚度或端子位置可能有微米级差异，需重调压紧螺杆行程与均流校验，工作量约 4 小时机柜侧调整，硬件成本略增 15%-20%。5SDD1060J0001（4500V 版）电压降了，硬换需改过电压吸收回路参数，不推荐除非临时救急。
❌ 硬件不兼容：5SDF1060F0001（反向阻断晶闸管 SCR，带门极触发），封装虽像但有控制极引线和触发驱动需求，二极管电路里插进去要么不导通要么烧驱动板；普通螺栓式二极管（如 SKM 系列模块）安装孔距与压接应力完全不同，严禁替用。目前若 5SDD1060F0001 缺货，依赖 3BHL001863P0001 库存组件是唯一原厂路径，无直代升级型号。
常见问题解答
- 这玩意 3BHL001863P0001 和 5SDD1060F0001 到底哪个是对的型号？
分情况讨论：5SDD1060F0001 是半导体器件本身的型号（Datasheet 查得到），3BHL001863P0001 多是 ABB 内部备件包/组件/BOM 行号。采购下单建议两个号都写，让销售拍原厂标签核对，避免发成完全不相干的 I/O 卡。
- 买回来的二手/库存件怎么判断还能不能用？
经验分享：肉眼看陶瓷壳有无微裂纹、压接面金属化层有无氧化发黑。上电前必须用 IR 测试仪 打反向耐压（参照 IEC 60747），现场老仓件放潮 5 年以上的，漏电流超标直接弃用，别拿传动柜冒险。
- 坏了怎么办，压接的这东西能自己换吗？
列步骤：1. 泄放直流母线残压；2. 用校准扭力扳手按 ABB 图纸松夹紧螺栓（记顺序防变形）；3. 取出旧片清洁散热面至 <10µm 划痕；4. 涂导热硅脂（Type 2 级）压入新片复力矩。没液压校准工具的别硬敲，压紧力不够是 90% 早期热失效的原因。
- 这东西能直接换别的牌子省点钱吗？比如西门子的？
直接结论：封装直径和压力曲线看似通用（JEDEC 参考），但 VF 特性和浪涌耐受曲线不同。硬换需重新算吸收 RC 阻容参数，多管串联时均压系数可能飘，改动力度大，重工项目不建议跨品牌，备件库单一源更稳。
- 交期一般多久，急单有没有国内现货？
欧产原厂订单通常 8-12 周 起。国内工控商（厦门/上海）常有 1-3 天 发货的库存周转件（年份不一），急单先问清是“全新未开封”还是“退库测试件”，后者价格低 30% 但质保只肯保 6 个月以下的需慎重。
