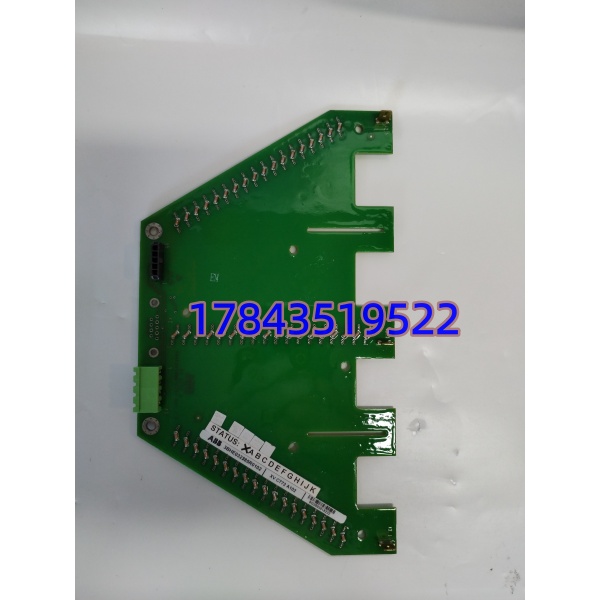

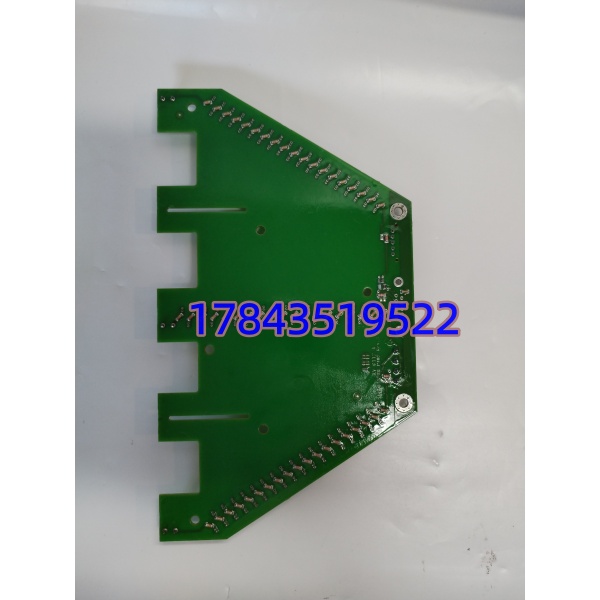

· 型号：3BHE032285R0101（UFC716AE101）
· 品牌：ABB
· 系列：ABB Large Drives — ACS1000 / ACS6000 / PCS6000，UFC716 系列
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB物料号 | 3BHE032285R0101（Type Designation: UFC716AE101），关联号 3BHE013247R0101 |
| 适用系统 | ABB ACS1000、ACS6000 中压变频器及 PCS6000 风电变流器功率单元（以Drive Type Code为准核对） |
| 功能角色 | Unit Fire/Control Board — DDCS Link ↔ Gate Drive Unit 接口，处理门极触发时序与硬件保护 |
| 控制信号接口 | DDCS 光纤接收端口（串行数字控制链路），低压侧与高压侧加强隔离 |
| 供电方式 | 通过功率单元背板或辅助电源取 24 VDC（允许 ±20%，典型 18~30VDC），功耗数瓦级 |
| 隔离特性 | 板上 DC/DC 隔离电源，典型加强隔离 ≥2.5 kV（依功率单元架构，部分 IGCT 栈要求更高） |
| 保护功能 | IGCT/IGBT 退饱和检测(Desat)、门射极电压监测、短路硬件快关断（响应快于固件保护） |
| 状态指示 | 多枚 LED（PWR / RUN / FAULT / Status），现场可快速判断电源/光纤/驱动异常 |
| 通信链路 | 经 DDCS（Distributed Digital Control System）光纤与主控 AMx4x / RDx5x 通信，不直连Profibus/Ethernet |
| 工作环境 | 0～+55℃（柜内非户外），5%～95% RH 无凝露；conformal coating 依出厂批次 |
| 机械形式 | PCB组件带金属安装支架/定位销，直接固定于功率单元门极驱动托架或插槽 |
| 认证 | CE / UL（依批次），符合 IEC 60664 隔离要求 |
| 生命周期状态 | Legacy / Obsolete — 主要流通二手测好件或 NOS 尾仓 |
| 注意事项 | 与 ACS800 系列 UFC 板不通用，混用会导致”Unknown Board”或脉冲封锁 |
产品介绍
某个矿山球磨ACS6000柜曾报”Gate Drive Fault”间歇锁机，复位后跑半小时再跳——最后锁定是UFC716AE101板上隔离DC/DC热漂移导致门极欠压检测误动。这块板不做控制算法，专职把主控DDCS光纤指令→IGCT/IGBT门极脉冲+纳秒级退饱和硬件保护，它挂掉等于整相臂失去触发能力，传动必跳闸。现场实测发现板载光耦和隔离电源是先衰部件，运行超12年的柜子建议主动备件。
跟ACS800小型传动内UFC板外形接近但DDCS协议版本、Gate Drive接口定义不同，严禁跨系列互替（插上或不识别或异常封锁脉冲）。ABB已将新项目导向ACS6080/PCS6000新代板件，现役老柜基本只能找测好二手或NOS尾仓。采购铁律：核对驱动柜Type Code + 旧板完整物料号含Rev字母，只搜”UFC716AE101″可能买到不同HW版本插上不兼容。顺带提醒——换板时务必用无尘布+异丙醇清洁光纤接头，光纤端面污染是换新板后仍报”Link Fail”的头号原因。
替换与升级建议
✅ 直接替换（完全兼容）
- 3BHE032285R0101（UFC716AE101）↔ 3BHE013247R0101——ABB官方交叉引用同功能不同订货批次，硬件兼容直接替换，Drive上电自检自动识别，不需改参数。
- 同物料号不同Rev（A/B/C）→ 新板——通常向上兼容，很早期Drive FW若报HW Version Mismatch需确认Drive固件支持（多数较新FW无问题）。
⚠️ 软件不兼容（外观接近但功能不同，禁互替）
- ——插槽/外形近似但DDCS协议版本、Gate Drive接口定义不同，严禁互替，会致驱动封锁或损坏功率器件。
- 升级至ACS6080/PCS6000新代功率单元整包——属系统改造级，不在单板替换范畴。
❌ 硬件不兼容
- AC800M I/O模块、CI系列通信卡、S100 Bus Coupler、非Large Drives架构板卡——完全无关架构，不可替用。
