描述
产品详情

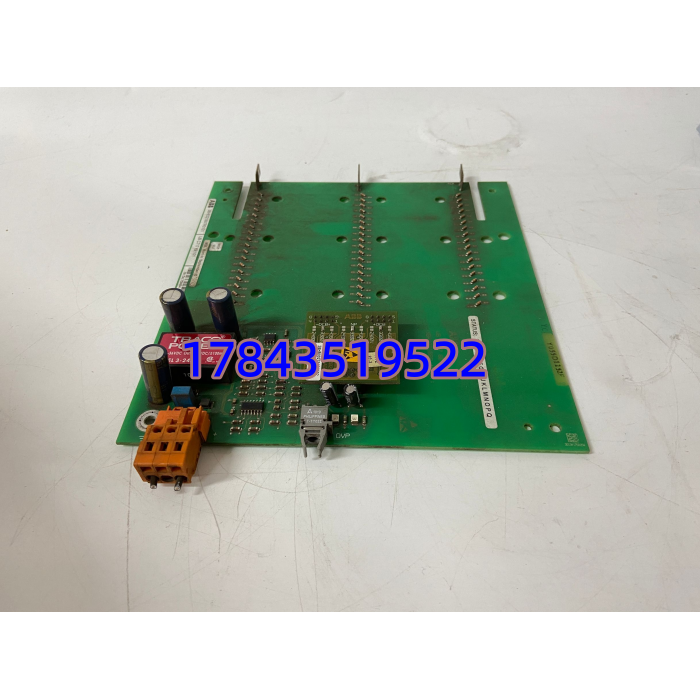

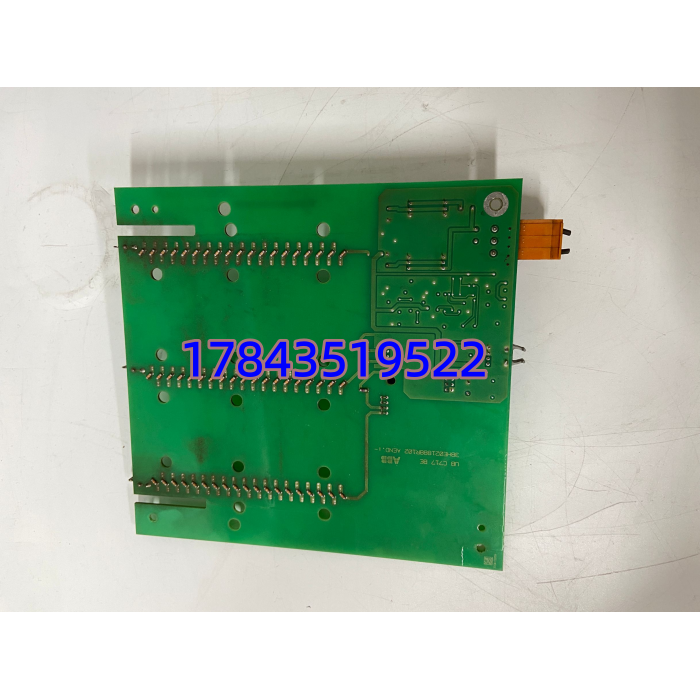

· 型号：UBC717BE101（3BHE021887R0101）
· 品牌：ABB
· 系列：ACS6000 中压传动 — IGCT Gate Drive Unit (GDU)
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | UBC717BE101 |
| ABB 物料号 | 3BHE021887R0101（早期文献亦见 UBC717AE01 / UBC717BE — 功能兼容，BE101 为最新 revision） |
| 适用系统 | ABB ACS6000 SD (Synchronous Drive) / ACS6000 MV (Medium Voltage Inverter) 采用 IGCT 功率栈 |
| 配套 IGCT | ABB 5SNA 1200G450300 / 5SNA 1500GX25 系列（确认具体功率段 — 通常 1200A 4.5kV IGCT） |
| 功能 | IGCT 门极开通/关断驱动 + 去饱和(Desaturation)检测 + 过流/过温反馈 + 光纤回传状态字 |
| 触发接口 | 光纤 RX（从控制板 CDP31x/CD331 或 RDCU）— 典型 660nm 多模光纤 ST/FC 接头 |
| 反馈接口 | 光纤 TX（故障/状态回传至控制），部分版本经 LVDS 背板串行 |
| 隔离电源 | 板上 DC/DC 变流器，输入辅助 24VDC（或经功率柜 110VDC 分支），输出 ±15V / ±8V 门极驱动电平 |
| 保护功能 | Desat 检测、门极电压监视、IGCT 结温估算告警、光脉冲丢失检测、硬件快锁(fast inhibit) |
| 状态指示 | 板载多色 LED：Ready / Fault / Temp Warn / Fiber Link OK |
| 安装方式 | 卡入 IGCT 驱动插槽或 DIN 轨挂载于功率柜驱动架（依柜型：柜内门装或叠层母排侧装） |
| 工作环境 | -20℃～+70℃（板温），存储 -40～+85℃；湿度 5–95% RH 非凝露 |
| 涂覆层(CC) | 部分批次带 Conformal Coating（海边/冶金现场选 CC 版），确认现网是否要求 CC |
| 尺寸(约) | 180×120×45 mm（依安装支架微调） |
| 重量(约) | 0.45 kg |
| 认证 | CE / UL / cUL / RoHS（依具体 PCN 版次） |
产品介绍
（数据驱动切入）
ABB 官方 Datasheet 记载 IGCT 关断 di/dt 可达 2～4 kA/µs，门极驱动回路寄生参数与驱动延时直接决定换相可靠性——现场实测发现 UBC717 系列在运行 8～10 年后电容 ESR 升高会致 turn-off 尾部振铃增大，严重时间偏移引发 “Commutation Fail” 或误 desat。某热连轧主传动年检时光纤链路正常但单桥臂 GDU LED 报 “Temp Warn”，热插拔替换后重做 Pulse Test 确认波形干净，避免了一次潜在过流跳闸。
UBC717BE101 是 ACS6000 中压传动 IGCT 功率栈的”神经突触”，一端接控制板光纤、一端直接连 IGCT 门极端子，内置隔离电源与多级保护。ACS6000 平台虽已进入 Legacy/Mature 状态，全球仍有大量轧机、矿井提升机、水泥回转窑主传动在跑——驱动单元一坏通常直接报 “GDU Fault / Desat / Fiber Loss” 且不能旁路，整柜停机。原厂交期曾拉至 16～26 周且部分区域仅 NOS，从采购决策看应按每套 ACS6000 传动柜（通常每桥臂 1 片 × 三相 + 备品）设最少 1 片冷备，IGCT 功率模块与 GDU 建议同期关注库存。
替换与升级建议
✅ 直接替换
- UBC717AE01 → UBC717BE101（同代 IGCT 栈，物理接口、光纤定义、背板兼容，ABB 确认功能向上兼容）。换完用 DriveWindow → “Hardware Configure → Read from Unit” 校验，重做 Autotune/Pulse Test。
- 同代 用 5SNA 1200G450300 IGCT + UBC717 系列 — BE101 可直接替 AE01 无改线。
⚠️ 软件兼容（需改配置）
- 早期 (1998–2004 首批) 带最老 rev UBC717 可能需微升 RDCU/CDP312 参数集以识别新 EEPROM 内容 — 工作量 ≈ 15 min 下装参数，无硬件改线。若现网 FW 过老(< v3.x 某些子版) 建议先联系 ABB 服务确认 compatibility matrix。
❌ 硬件不兼容
- UBC715 / UBC718 或其它 IGCT 代(GTO 驱动板、IGBT 驱动板 如 ABB 5SNA 1200E 配套板) — 光纤定义、门极电压、desat 阈值均不同，不可混用。ACS5000/ACS500 系列驱动单元不兼容。
- 试图用第三方驱动板替 IGCT — 极高风险致 IGCT 永久损坏，严禁尝试。
