描述

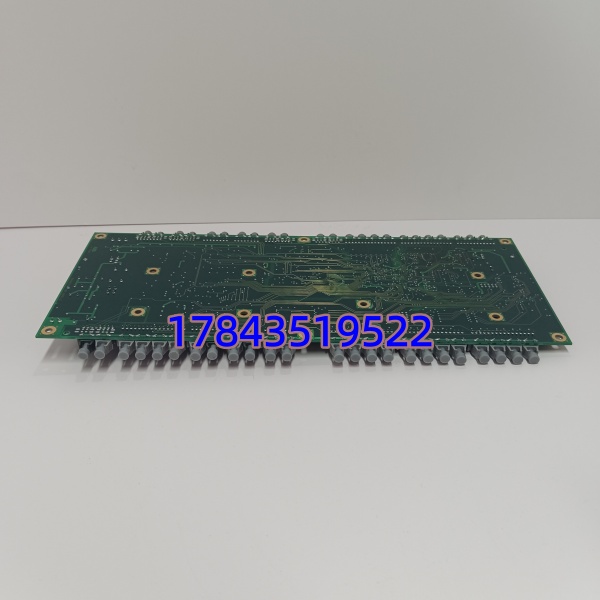

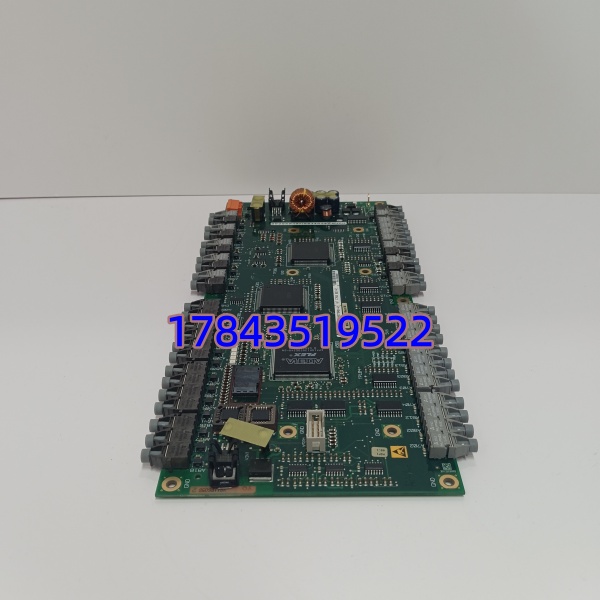

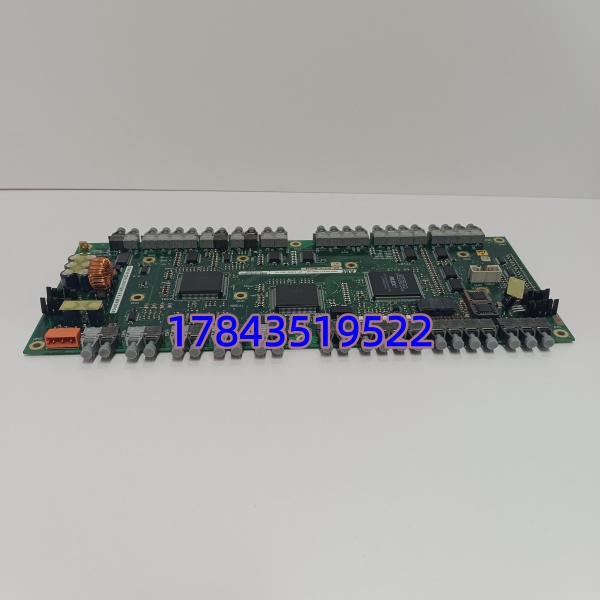

产品详情
· 型号：UFC760BE142（3BHE004573R0142）
· 品牌：ABB
· 系列：UFC 系列 Interface/Control Board — Advant MasterPiece 200 / UNITROL 励磁系统
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 物料号 | 3BHE004573R0142 |
| 板卡标识 | UFC760BE142（UFC = Universal Function Card，760 系列） |
| 产品类型 | 接口/控制处理板（Interface & Signal Conditioning Board），插于 MP200 或励磁系统专用机箱槽位 |
| 典型应用 | ABB UNITROL 励磁调节柜信号接口板 / Advant MasterPiece 200 系统功能扩展板 |
| 信号接口 | 模拟量输入（PT/CT 或 4–20mA 经前端调理）、数字量 I/O、脉冲/触发反馈（依具体机箱版本） |
| 通讯接口 | 板载 SBus / RS-485（与主控 MP200 CPU 或励磁调节器通讯），部分版本带光纤口——以实物丝印为准 |
| 供电方式 | 由主机箱背板供给 +5 V DC / +24 V DC（依机箱版本，典型总功耗 <10 W） |
| 电气隔离 | 现场信号通道与逻辑侧光电隔离 ≥1500–2500 V DC（依具体通道设计） |
| 板载存储 | EEPROM/Flash 存放板 ID 及校准系数，换板需确认参数移植或重新校准 |
| 工作温度 | -20～+70℃（工业级，典型励磁柜环境） |
| 存储温度 | -40～+85℃ |
| 湿度 | 5–95% RH 非凝露 |
| 物理形式 | 欧洲卡 PCB 插板（约 100×160 mm 级，具体依机箱），带导轨锁紧/螺丝固定 |
| 固件/版本 | PCB Revision 及 Firmware 版本须与原系统匹配（如 BE142 后缀标识特定硬件版本），混用可能报 Config Error |
| 认证 | CE，IEC 61000-4 EMC 符合，部分批次有 DNV/GL 船级社证书（依订单） |
| 备注 | 非 S800 I/O 模块，不可插入 S800 MTU 基座；须配套原厂机箱/背板使用 |
产品介绍
励磁系统或 MP200 柜里这块板子平时没人注意，一旦挂了现象通常是”调节器通讯中断”或”部分 PT/CT 通道全 FFh/零值”——排查到最后往往是 UFC760BE142 板载 EEPROM 老化丢校准数据或金手指氧化接触不良。某水电厂 UNITROL 柜曾出现过新旧板 PCB 版本号差一位（BE141 vs BE142），插上直接报 Hardware Mismatch，后来刷对应固件才正常——这就是为啥采购时必须要求卖家核对您机柜内现有板的完整后缀。
对电气采购来说，它的商业价值就一句：确认原柜内同型号再买，别只比价格。市面基本是拆机测试件，要卖方提供①清晰原厂标签照片 ②PCB Rev.=BE142 ③上机读取 Board ID 成功的测试视频或截图 ④清除旧参数证明。它不适合当”通用接口卡”单独买来 DIY，离了原系统背板和配套固件就是块废板。
替换与升级建议
✅ 直接替换
- 同型号 UFC760BE142 3BHE004573R0142（同为 BE142 后缀、同 PCB Rev.）：硬件等同。换上后若板存参数丢失需用调试终端（或励磁柜面键盘）重灌校准系数/参数文件。工作量≈插板＋参数恢复（15–30 min，视是否有备份）。
⚠️ 软件兼容（需确认版本/可能重标定）
- UFC760BE141 / BE143 等其他后缀：物理插座可能兼容但 PCB 布线/元器件版本不同，部分 I/O 通道定义微调。可尝试插测，但系统可能报 Version Mismatch——需联系 ABB 服务确认固件是否向下兼容，可能需重做通道标定，风险中等。
- 同系列 UFC7xx 其他编号：通常背板引脚定义不同，严禁直接互插除非 ABB 官方发布过 Cross-reference Notice（罕见），不属于推荐替换路径。
❌ 硬件不兼容
- S800 I/O 模块（DI840/AI830 等）、AC 800M CPU（PM864 等）：完全不同类型硬件，物理及电气均不通，不可互替。
- 第三方 DCS 接口板：背板总线不兼容。
原厂已将部分 UFC 老系列列为 Legacy/Obsolete，无全新直接迭代型号。建议按柜 1:1 备一块同版本库存。紧急无货时可联系 ABB 当地服务评估整机励磁柜电子机箱升级包（费用较高）。
常见问题解答 (FAQ)
Q1：这板能单独当模拟量采集卡用吗？直接接传感器试试？
不能。它是 MP200/励磁柜专用背板插卡，供电、信号调理链路、通讯协议全依赖原厂机箱背板，脱离系统无任何意义，单独通电可能损坏。
Q2：我原来柜子里是 UFC760BE141，能换 BE142 吗？
物理可能插得上，但 ABB 不同后缀代表硬件修订版，部分模拟通道增益或 EEPROM 映射有变。建议先核对原系统 Release Note 是否支持 BE142，或联系 ABB 技术支持确认交叉兼容——盲目换可能报 Config Error 或测量值偏差需重新标定。
Q3：买拆机件要注意什么才不翻车？
四件套：①完整清晰 ABB 原标签（含 3BHE004573R0142 及 BE142 后缀）；②PCB 版本号丝印照片；③卖家上机读取 Board ID 成功证明未损；④承诺提供旧参数清除证明（防 IP 冲突）。无标签白板直接拒收。
Q4：换上新板后某几路 PT 采样值不准怎么办？
先查端子排接线和 PT 变比设置，再进校准菜单做 Zero/Gain 校准（UNITROL 柜通常有 Calibrate 功能）。若偏差超大且随温度变化，可能是板子基准电压基准漂移——属拆机件老化风险，建议退换。
