描述
产品详情

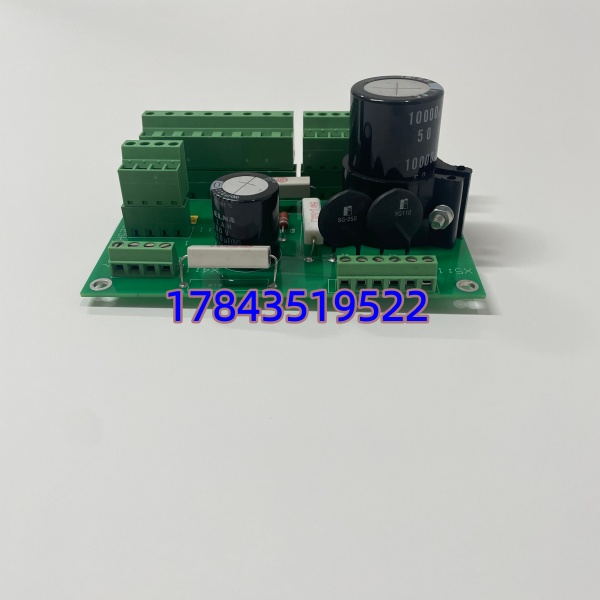

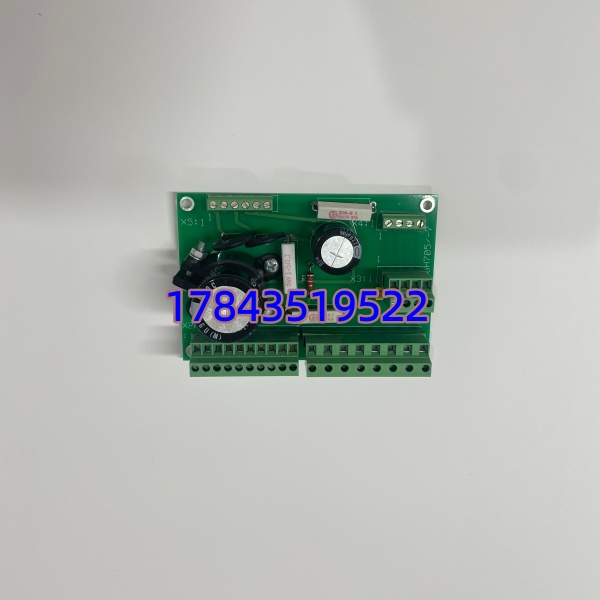

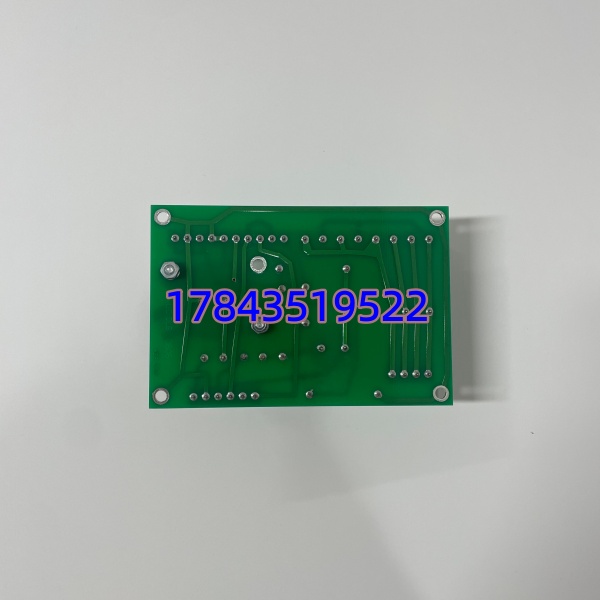

· 型号：3ASC25H705-7
· 品牌：ABB（Drives & Motion — Medium Voltage AC Drives）
· 系列：ACS 600 / ACS 1000 / ACS 5000 IGCT Power Stack — Gate Driver Interface Board（HIEE305 series, Ref. HIEE305 107-401, Art. No. 3ASC25H705-7）
技术参数
| 参数项 | 规格值 |
|---|---|
| ABB 物料/图号 | 3ASC25H705-7（关联 HIEE305 107-401 / HIEE305 107-402 早期 Rev） |
| 适用传动 | ABB ACS 600 (early) / ACS 1000 / ACS 5000 系列中压变频器 IGCT 功率单元 |
| 配对 IGCT | 典型 5SHY 35L4502 / 5SHY 42L6500 等 ABB IGCT 对称关断型（须确认 IGCT 世代匹配——触发脉冲宽度/极性不同代有异） |
| 模块类型 | IGCT Gate Driver Interface & Protection Card（光纤—电脉冲转换 + desaturation supervise） |
| 控制电源 | 由驱动盒内部开关电源取 +24 V DC（逻辑）及 ±15 V DC（模拟比较器），典型总功耗 < 8 W |
| 光纤接口 | 接收端（Rx）from 主控 CDP/ACP — PWM 指令；发送端（Tx）to 主控 — fault / ready 状态（ST / HFBR 系列光纤头） |
| 门极输出 | 隔离脉冲变压器耦合至 IGCT 门极（开通 + 关断 脉冲对），典型开通脉宽 数 μs 依 IGCT datasheet |
| 保护功能 | Desaturation detection（Vce/vanode monitor）、undervoltage lockout、watchdog、硬件 interlock |
| 状态指示 | 板载 LED（Pwr / Run / Fault / Test），测试点 TPx 供示波器量门极波形 |
| 安装方式 | 螺柱固定或插卡式导向于驱动盒（Driver Box / Gate Unit），注意 ESD 防护接地腕带操作 |
| 工作温度 | -25℃ ～ +70℃（驱动盒内，典型强制风冷），存储 -40℃ ～ +85℃ |
| 湿度 | 5%～95% RH（非凝露） |
| 阻燃等级 | PCB FR4 UL94 V-0 |
| 生命周期 | EOL（ACS 1000/5000 部分区域 LTB，ABB 主推 ACS 5000 新代或 ACS 6000 平台），备件靠 NOS / 拆机测试件 |
| 配套文档 | ABB ACS 1000/5000 Hardware Manual、IGCT Application Note（Doc. 3BHS 323 444 …） |
产品介绍
水泥生料磨 ACS5000 突然跳”GD Fault”——先别急着订板，某个现场项目里仅是光纤头附着硅粉使触发光脉冲衰减 30% 低于接收阈值，酒精擦拭复光即恢复；真板坏时常伴板载钽电容鼓包或 test point 无门极返回脉冲。3ASC25H705-7 是 ABB IGCT 中压传动的”神经末梢”：把主控来的 PWM 光纤信号转成 IGCT 门极开通/关断脉冲，同时监视阳极电压做过流 desat 保护并反馈故障状态。它的模拟属性决定对温度敏感——驱动盒冷却风道堵死是第一杀手。
采购提醒三点：第一，严格确认您功率栈配的 IGCT 型号（5SHY 系列）与此触发板 Rev 匹配——不同代 IGCT 门极要求微差，混用可能炸管；第二，此板只适用 ACS1000/ACS5000 IGCT 栈，不用于 IGCT-free 的 ACS800/ACS880 或 ACS6000 三电平 IGBT 栈（后者用 3ASC25H706 系列不同）；第三，原厂 EOL 靠渠道 NOS 库存或拆机测试 FRU，发货前做上电 + 光纤环回 + 门极脉冲模拟负载测试附报告。换板时务必戴 ESD 腕带，旧板拍照记录所有 DIP/SW 设置位置复现。
替换与升级建议
✅ 直接替换
- 3ASC25H705-7 ← 3ASC25H705-7 不同批次/Rev（全兼容，物理尺寸、光纤口位置、连接器完全同，直接换，注意复现旧板 Jumper/DIP 设置）
- 3ASC25H705-5 / -6（早代同族）→ 升 -7：通常硬件兼容但 Fw/元件批次微调，多数 ABB 现场允许替用——建议核对旧板 Rev 及 IGCT 配对说明，有疑传照片核
⚠️ 需确认 IGCT 匹配（跨代谨慎）
- 3ASC25H706-x（ACS6000 三电平 IGBT 触发板）→ 不能替 -7：物理安装不同且脉冲协议/光纤定义不同，IGCT 与 IGBT 驱动要求也不同，严禁互混
- 新代 ACS 5000 改进型触发板（若有新 8 位号 ECN 通知）→ 老机架能否用需 ABB 当地确认，不建议私自试替
❌ 硬件不兼容
- ABB 低压 ACS800/880 驱动板、西门子/罗克韦尔中压驱动触发卡——完全不通
- 非 IGCT 应用的任意通用触发板
无通用品牌平替——IGCT 触发参数与保护逻辑绑定 ABB 专利拓扑，错误替代致功率器件炸毁。老系统延寿靠渠道库存；整机升级咨询 ABB 关于 ACS 6000 / ACS 5000 新代迁移（超本备件页范围）。
常见问题解答 (FAQ)
这卡能直接换我 ACS5000 柜里坏的触发板吗？
能——只要旧板铭牌印 3ASC25H705-7 或确认 IGCT 功放单元配对（5SHY xxLxxxx）。换前戴 ESD 腕带，拆下旧板拍 Jumper/DIP 照片，新板按同样设置装回，上电观察 Driver Box LED：Pwr 绿 → Run 绿 → 无 Fault 红。做光纤清洁后试车。
触发板坏了 IGCT 会坏吗？有没有连锁保护？
板内有 desat 检测，触发脉冲丢失通常先报 GD Fault 封锁脉冲不炸管——但若运行中板子彻底失效且 desat 未正确动作罕见情况可能损 IGCT。建议按手册做完 Drive Box 自检再合高压。
是全新的还是测过的？质保？
原厂 EOL，流通为 NOS 未开封库存或拆机认证测试 FRU。发货做上电 + 光纤环回 + 门极脉冲负载模拟测试，附检测报告，店铺质保 12 个月（非 ABB 原厂保）。
