产品详情

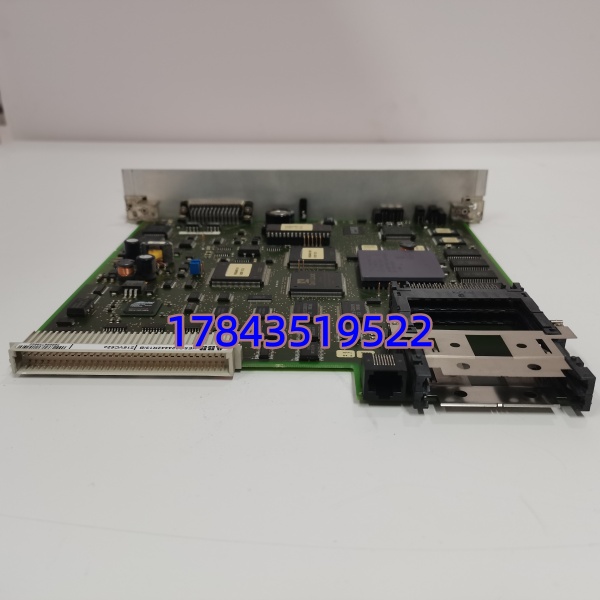

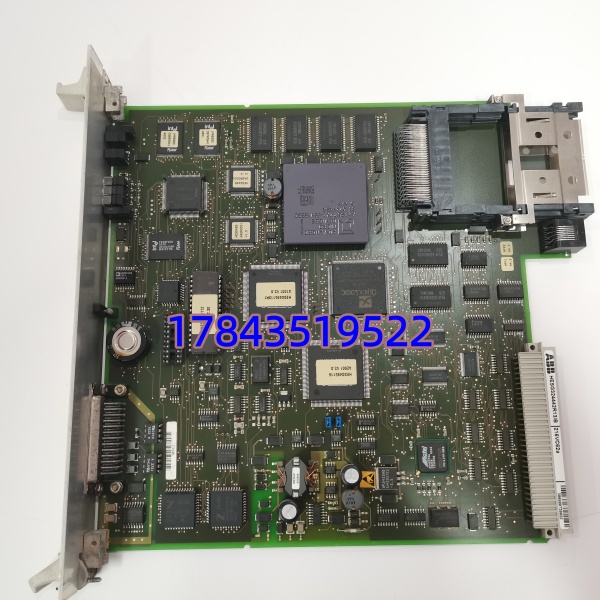

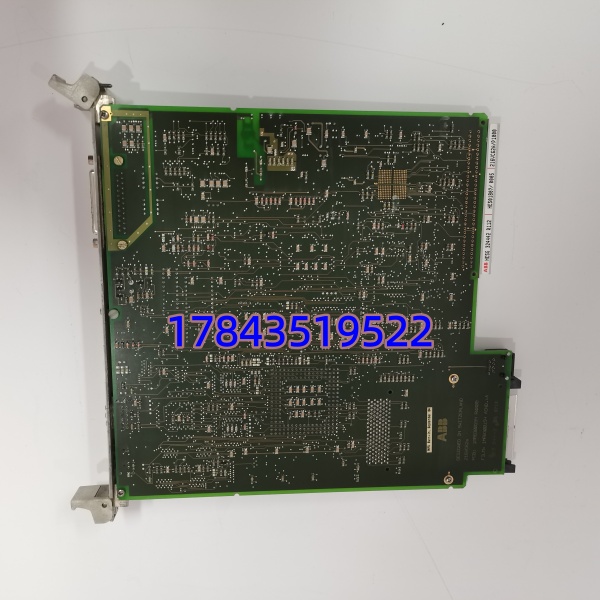

· 型号：216VC62a HESG324442R13-B
· 品牌：ABB
· 系列：REG216 / UNITROL 5000 HESG扩展模块系列
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 216VC62a | 部件号 HESG324442R13-B（-B为硬件修订标识） |
| 适用系统 | ABB REG216 保护系统 / UNITROL 5000 励磁系统 | 需核对机柜HESG背板版本 |
| 处理器 | 32-bit RISC/DSP（文献记载80486DX-2或等效嵌入式DSP） | 实时任务周期≈1ms |
| 供电电压 | 背板 5 V DC + 24 V DC（典型）或 110-240 V AC/DC依背板配置 | 依具体柜型，请以原厂接线图为准 |
| 模拟量输入(AI) | 4～8路，0/4-20mA 或 ±10V | 12～24位分辨率，分组光耦隔离 |
| 数字量I/O | DI ≥8路 / DO ≥4～8路（依背板配置） | 隔离型 |
| 通信接口 | RS-232(C)/RS-485、CAN、以太网(可选)、SPA Bus/LON Bus/MCB | 兼容ABB Advant/Symphony协议 |
| 存储 | Flash EPROM（应用软件）+ RAM（运行数据）+ NVRAM（事件记录） | 掉电保持故障前录波 |
| 事件记录 | 非易失性干扰/事件存储器（金电容缓冲） | 时间标记功能 |
| 功耗 | ≤10～15 W | 视激活通道数 |
| 工作温度 | -25℃ ～ +70℃（部分文献宽温-40～+85℃） | IEC 60721-3-3 Class 3K3 |
| 安装方式 | 插卡式安装于HESG专用机架槽位 | 建议ESD防护拆装 |
| 认证 | CE / UL / 符合IEC 60255（保护继电器标准） | 请以原厂证书为准 |
产品介绍
励磁通道突然报”DSP COMM FAIL”或保护屏REG216反复重启——十有八九是这张216VC62a老化失效或EEPROM数据腐蚀。它是挂在主CPU背板上的协处理卡，专职干两件事：把现场PT/CT来的模拟量做A/D转换送主控，同时跑部分PID子任务和事件录波。现场实测发现，同型号不同后缀（R13-B vs R13-D）背板CPLD微码略有差异，严格来说，它只在HESG背板固件与卡上Firmware匹配时可免配置运行，旧柜换新卡建议用ABB Service PC读一下原卡参数再写入（某水电项目曾因直接插R13-D替代R13-B导致SPA总线握手超时，花了一下午刷微码才恢复）。
采购角度讲，这台卡ABB部分批次已转入”有限供货/停产待确认”状态，新原装件带COC（符合性证书）和12个月质保的越来越紧俏。它不像普通I/O卡——内置NVRAM存过整定参数和故障录波基准，二手拆机件如果NVRAM电池耗尽会导致参数丢失，上机前必须烤机验证。对连续运行的火电机组或枢纽变电站，建议锁定全新/授权翻新品并按N+1留一块冷备，持有成本远低于一次非计划停机。
替换与升级建议
✅ 直接替换
- 216VC62a HESG324442R13（无后缀或Rev A/B/C同代）→ 插槽物理兼容，Board ID一致情况下可插拔替换。强烈建议读出原卡参数/固件版本并用Service Tool写入相同配置，工作量≈20分钟校验。
⚠️ 软件兼容（需改配置/刷固件）
- 216VC62a HESG324442R13-D / R13-E → 硬件修订版，物理插槽兼容但EEPROM中Board ID或CPLD版本不同。不能直接保证自检通过，需用ABB Configurator重新下载参数并核对背板跳线，调试窗口约1～2小时，存在微码不匹配风险需原厂工具刷新。
- 216VC62A HESG324442R112/R113（UNITROL 5000用）→ 功能近似但属不同订货号批次，部分固件可向下兼容但需确认系统版本，不建议无ABB现场服务支持时自行替换。
❌ 硬件不兼容
- REG-D系列、SD系列、AC 800M PM模块 → 完全不同的背板总线与机械结构，物理无法安装。
- 若无原型号R13-B库存，ABB渠道多提供R13最新修订版（如R13-E）作替代，但须现场工程师确认系统接受该Board ID，无完全引脚兼容的第三方平替。
常见问题解答 (FAQ)
Q1：我原柜拆下来的是HESG324442R13没有-B后缀，买R13-B能直接换吗？
多数情况可以，后缀-B通常是硬件小改（元器件替代/PCB revision）Board ID相同。但务必在更换后用ABB调试软件比对原参数——若原柜极老（REG216初代），极少数情况新版卡CPLD握手协议微调会报通信错，届时需要ABB服务工程师刷新兼容固件。
Q2：这卡带不带励磁调节算法，还是只做I/O扩展？
它是协处理器卡，在REG216架构里负责模拟量采集+部分运算+事件录波，主AVR/PID在上级CPU。单独换此卡不会丢失上级整定参数，但NVRAM内局部基准系数建议上电后核对，异常时从备份文件重载。
Q3：新卡插进去REG216报”Board ID Mismatch”怎么办？
说明卡的硬件修订EEPROM与背板期望不一致。进入ABB Service Tool→Read Board Info看原卡HW Rev，新卡如高于原卡（如R13→R13-B/E）尝试”Accept New Hardware”或在系统参数里更新Board ID表；不行则需退回同Rev或申请ABB现场刷背板固件——这就是为啥下单前最好拍原卡标签照片给我们核。
Q4：交期和质保怎么算？ABB还产吗？
部分渠道标注ABB已转入EOL（停产）或有限供货状态，原厂新件交期可能8～16周或需调配。本页”现货”指国内授权渠道/保税仓已入库。全新原装质保12个月（非人为），拆机翻新品通常3～6个月，合同中须写明。
