产品详情

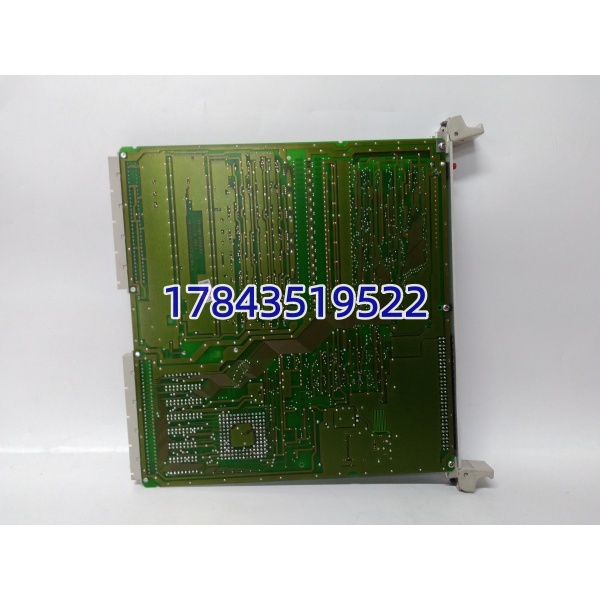

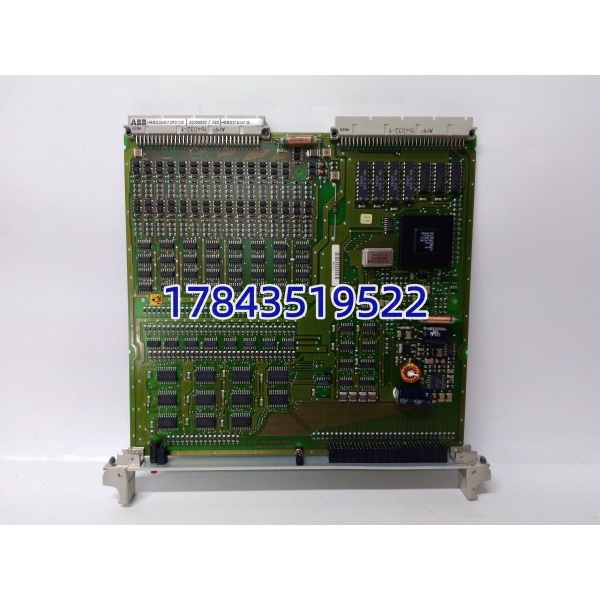

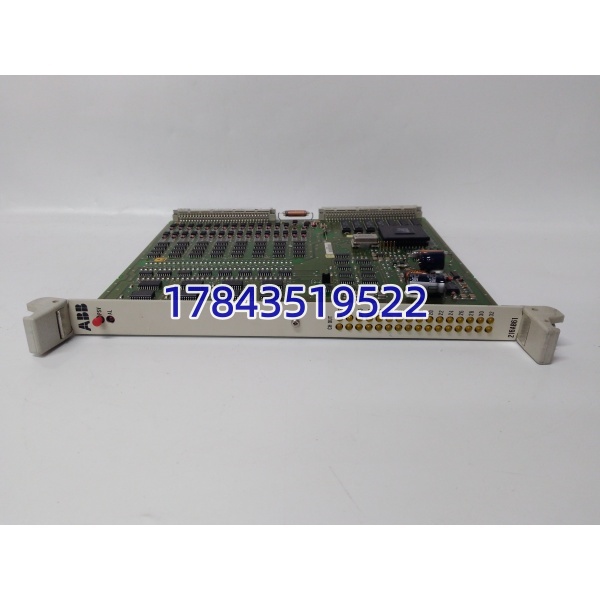

· 型号：216AB61（HESG324013R0100 / HESG435572P1 为 ABB 内部件号/条码，市场通称 216AB61）
· 品牌：ABB
· 系列：ABB MasterPiece 200 / Advant OCS — S100 I/O 系列（Harmony Protocol），部分兼容 MOD300 S100 扩展
规格参数
- 产品名称：216AB61 Analog Input Module for S100 I/O System（热电偶/模拟量 AI 子模块）
- 所属系统：ABB MasterPiece 200 (MP200)、Advant OCS with S100 I/O、部分 MOD 300 扩展 S100 机架
- 模块类型：S100 系列插入式 AI 子模块（安装于 模拟量基座/端子单元上，如 TU810 类早期底座或专用 AI Terminal Unit）
- 输入通道：典型 4 通道或 8 通道（依具体 216AB61 硬件版本，常见为 4 TC + CJ 或 8 AI 混用，以原铭牌为准）
- 输入信号类型：TC（Type J/K/T/E/S/R/B/N）、mV（±50/±100 mV）、电压（0~10V, ±10V 依版本）、电流（0/4~20 mA 需外置 250Ω 或内置 Shunt 依底座）
- A/D 转换：12-bit 或 16-bit 逐次逼近（依生产年代），刷新周期 ≈ 40~100 ms/模块
- 冷端补偿：板上或底座集成 CJ 补偿（TC 模式时自动生效），精度 ±1℃（典型）
- 隔离：输入 ↔ 逻辑侧 ≥ 500 V DC（光耦），通道间通常不隔离（共 COM）
- 准确度：典型 ±0.1% FS（电压/mA），±1℃+0.1%rdg（TC 含 CJ）
- 背板通讯： Harmony Bus（串行令牌传递，与 MP200/Advant Controller 通讯）
- 状态指示：Module Run LED（绿），Error LED（红/黄），部分版本每通道无独立 LED
- 供电：由 机架背板 +5V / +24V 辅助经底座供给
- 工作温度：0℃ ～ +60℃（存储 -40～+85℃），部分带三防涂层版 -20～+70℃
- 安装方式：插入 AI 端子底座（锁定杆固定），与 数字量/模拟量模块混装同一机架
- 尺寸（模块本体）：约 105 × 25 × 120 mm（H×W×D，不含底座）
- 认证：CE，部分版本 cULus
- 备注：216AB61 与 216AB.. 系列其他后缀（216AB51 等）区别在输入类型/通道数，换件必须核对旧板完整件号 HESG324013R0100 及底座型号
产品介绍
216AB61 是 ABB 上世纪 90 年代 MasterPiece 200 / Advant OCS 系统 I/O 家族的模拟量输入模块，主要采热电偶、mA、mV 信号送控制器做回路调节或报警。它不独立工作，必须插在 模拟量端子底座（Terminal Unit）上，通过 Harmony 总线与 MP200/Advant 控制器通讯。现在多见于老电厂 DCS（MOD 300 升级遗留）、纸浆造纸老线、老化工装置的过程变量采集。
坦白讲，这模块两个坑：一是底座必须匹配（ AI TU 有不同版本，TC/mA 跳线或 Shunt 电阻位置不同），买模块不核对底座可能信号类型不对；二是 HESG 编号有多个变体（R0100/R0200 等微调），功能通常兼容但固件 ID 略有差异，MP200 老系统偶尔报”Unknown Module Type”——换完进系统核对 I/O 诊断。二手件重点查电解电容鼓包（老 板通病）和 TC 输入通道零点漂移。
应用场景与行业案例
老 DCS 最怕 AI 模块漂——炉膛出口烟温（K 型 TC）读数慢慢偏高 20~30℃，操作员以为工况变了其实模块冷端补偿老化。216AB61 这类老 AI 卡我现场遇过 15 年老机电容漏电导致所有 TC 通道整体 +15℃，换模块后归零。
- 火电/造纸老 DCS：MOD 300 / Advant OCS 系统 机架，采集锅炉/蒸煮段温度(TC)、流量(mA)、压力变送器(4-20mA)。
- 化工/石化老线：反应釜温度、储罐液位(两线制 mA) 进 MP200 做回路控制， 架构未升级场合。
- 水处理/公用事业：老 ABB 控制柜模拟量扩展，维持原 I/O 架不做全改。
- 水泥老线：预热器温度 TC 采集（多路 K/S 型）。
真实案例：南方某老纸浆厂 Advant OCS 机架 #3 槽 216AB61（4×TC + 4×mA 混用）所有 TC 通道读数偏高约 18℃，mA 通道正常——拆出模块背面电容有轻微渗漏，CJ 补偿基准飘了。库房有块二手测试良品 216AB61（同 HESG324013R0100），核对底座 TU 型号一致后直接插拔更换，上电 MP200 自动识别，TC 读值回归正常，全程停机 <15 min（只在 DCS 维护窗口做，相关回路先打手动）。老师傅说：” 的 AI 卡二十年不坏，但电解是命门，每年校准发现飘就备一块。”
