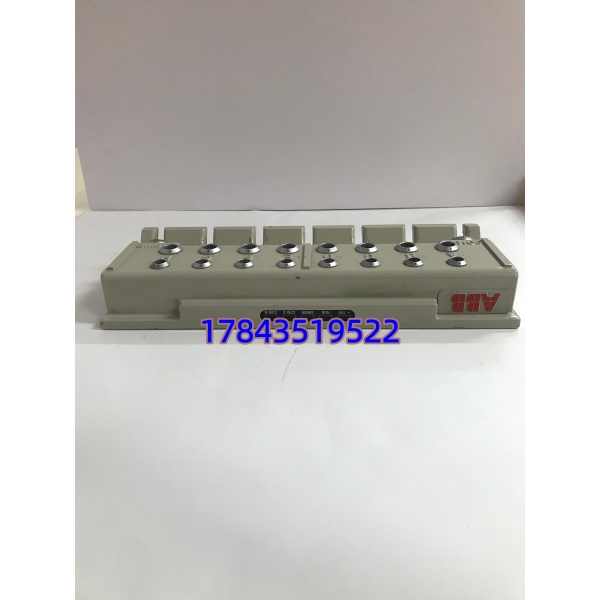

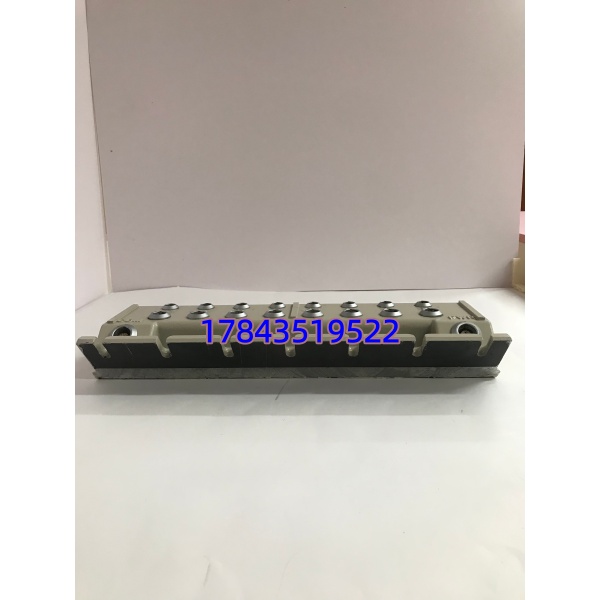

产品详情
· 型号：129740-002
· 品牌：ABB
· 系列：Symphony Plus / Harmony DCS I/O Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 129740-002 |
| 产品类型 | 模拟量输入模块（Analog Input, AI） |
| 适用系统 | ABB Symphony Plus / Harmony DCS 标准I/O机架 |
| 配套端子底座 | ABB 134177-001（必须配套使用，单独模块无法接线） |
| 输入通道数 | 16通道，独立软件组态 |
| 输入信号类型 | 4–20 mA DC（默认），支持 0–20 mA、1–5 V（通过组态及外部分压/隔离栅） |
| A/D分辨率 | 16 bit |
| 测量精度 | ±0.1 % FS（满量程，25℃基准） |
| 线性度 | ±0.05 % FS |
| 输入阻抗 | ≤ 50 Ω（电流模式） |
| 通道隔离 | 分组隔离，模块与背板 1500 V AC，通道组间 500 Vrms |
| 供电方式 | 由Symphony机架背板总线供给 24 VDC |
| 典型功耗 | ≈ 6 W |
| 更新时间 | ≤ 50 ms（全通道扫描周期，取决于DCS组态周期） |
| 开路/短路诊断 | 支持 4mA以下掉线检测（Burn-out Detection），可组态报警 |
| 工作温度 | 0℃ ～ +60℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 安装方式 | Symphony DCS 标准I/O机架插槽，支持热插拔 |
| 典型尺寸/重量 | ≈ 170×105×32 mm / ≈ 0.12 kg |
产品介绍
电厂大修时常遇到老AI卡某通道漂移或累积误差变大，校零也拉不回来，多半是模块老化。129740-002是Symphony/Harmony平台上最典型的16路4–20mA模拟量输入卡，现场压力、差压、液位、温度变送器信号都能直接接入，组态软件（Composer/Cycle）里填好量程上下限就出工程量，不需要外部信号转换盒。
在某个自备电厂DCS点检项目里实测，它的±0.1%FS精度和16bit分辨率对付常规过程变量绰绰有余；真正要注意的是配套底座——134177-001端子排带熔断保护和现场接线标识，拆旧换新时底座通常可留用，只拔插电子模块部分即可（热插拔有前提：该槽未被强制禁止在线更换）。此型号ABB已进入EOL阶段，新项目选型请先确认有无新型AI替代，存量改造或补齐备件才建议采购。市场上全新库存极少，多见测试翻新件，要求卖家提供每通道4–20mA扫描标定截图。
替换与升级建议
✅ 直接替换
- 129740-002（同物料号）+ 沿用原134177-001底座：完全互换，插回同机架无需改组态数据库，仅重新下载I/O参数（通常自动同步），现场约10分钟/块。
⚠️ 软件兼容（需核对/小改动）
- 新型Symphony Plus AI模块（若有替代型号推新）：物理插槽兼容但需在DCS工程站确认固件版本匹配，可能要求Composer升至指定Service Pack，基本无额外硬件成本，改少量I/O特征文件。
- 早期Bailey INFI 90 AI卡（如IMDSM04等）：背板定义不同，不能直接混插Symphony机架，若必须升级需评估换整个I/O机架或加通讯网关，工程量大。
❌ 硬件不兼容
- AC 800M / S800 I/O 模块：尺寸、引脚、协议完全不同，无法插入Symphony机架。
- 129740-002 单独使用（无134177-001底座）：物理上能卡入机架通信，但无外部信号接入点，属错误采购。
碰到来路不明的拆机件一定让商家通上电跑一遍16通道扫描——现场实测发现个别老化AI卡在高湿环境存放后，通道间漏电会导致相邻回路读数微耦合，装机前不筛出来很折磨人。
常见问题解答 (FAQ)
这模块能单独用吗，还是要配底座？
必须配ABB 134177-001端子底座才能接线，模块本身只负责A/D转换和背板通信。下单前核对你要的是”模块+底座套装”还是只补模块。
支持什么输入信号，要跳线吗？
默认4–20mA，支持0–20mA，信号类型在DCS组态软件里选，不需要动硬件跳线或拨码。电压信号需外配精密分流器/隔离栅转换为电流再入模块。
能直接用在AC 800M机架上吗？
不能。这是Symphony/Harmony专有的背板总线协议，与AC 800M物理和电气均不兼容，插不进也识别不到。
现在还能订全新原装吗，交期和质保怎样？
ABB已将多数Symphony老I/O列为EOL，常规全新原装极少见。市面流通以全新库存（稀缺）和测试翻新/拆机备件为主，交期通常1–5工作日，质保一般6–12个月（拆机件常3–6个月），下单前确认测试报告。
热插拔更换会影响其他I/O扫描吗？
理论上支持在线更换，但建议先确认该槽未被组态锁定，并在工艺允许时将关联回路打手动/旁路。拔出—插入—DCS自动重读，全程约1～2分钟，同机架其他模块不受影响。
