产品详情

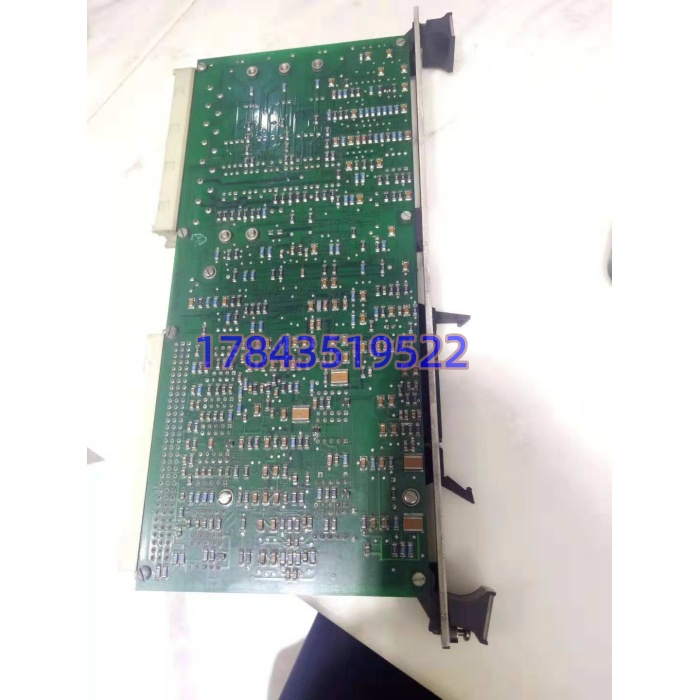

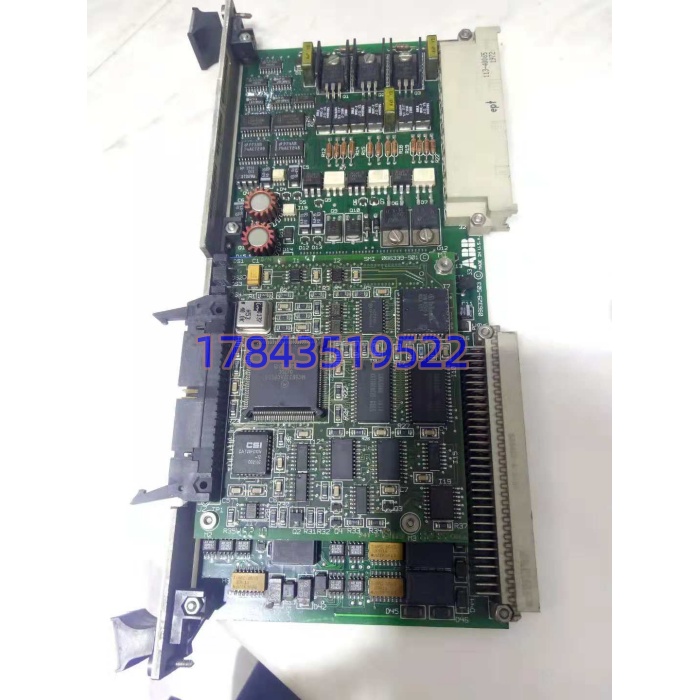

· 型号：086329-003
· 品牌：ABB
· 系列：ACS600/ACS1000 ECS（Extension Control System）板卡；S4C 侧称 Electronic Cam Synchronization Board
规格参数
| 参数项 | 规格值 |
|---|---|
| 板卡名称 | ECS BOARD（PWA, ECS, END COL SNSR 类物料描述亦有出现） |
| 适用设备 | ACS600 单/多传动、ACS1000 中压变频、早期 ACS6000；S4C/S4C Plus 机器人控制器（IRB 1400/2400/4400/6400 等） |
| 供电 | 由控制器背板提供 +5 V DC、±15 V DC、+24 V DC（具体以插位和母板为准，非外部端子供电） |
| 信号功能 | DI/DO 扩展、触发电平转换、编码器/外部轴反馈采集、SBus 内部总线中继 |
| 隔离 | 通道/总线侧光耦隔离，隔离电压需核对原厂图纸（市面资料写 ≥500 V AC 存疑，以手册为准） |
| 通讯 | 柜内高速专有总线（SBus / S4C 内部 SerCos 类），不走外部 Modbus 口 |
| 指示 | 板载 RUN / COM / ERR LED（具体丝印依版本而异） |
| 机械 | 插板式，导向槽+金手指，螺钉或卡扣辅助固定，非 35 mm 导轨 |
| 尺寸重量 | 约 254×127×152 mm，0.26 kg（不同资料有出入） |
| 环境 | 0~55℃ 控制柜内，IP20 板级，无独立防护壳 |
| 生命周期 | 随 ACS600 停产物料链停产多年，原厂不返修，市面仅库存/拆机/维修件；姊妹件 086329-004 可作升级参考但需核固件 |
| 兼容注意 | ACS600 用 003 与 S4C 用 003 虽同号，母板接头与固件角色不同，跨系统不能盲插 |
产品介绍
086329-003 是 ABB 老传动和老机器人平台里的“中间人”板：在 ACS600 柜里它不直接带功率，但把主控 AM33/AM34 的指令翻译成触发板认得的电平，同时把编码器、柜门急停、风机热继这些反馈收回来走 SBus 上送；板子死掉的典型现象就是变频器报 “ECS Fault” 或 “I/O Comm Loss”，电机不动但整流侧可能还带电。在 S4C 机器人里它换了个身份，干电子凸轮和多轴插补的微秒级运算，IRB 4400 走路径飘、外部轴跟不住往往先怀疑它。和 AC800M 的 PM866、1756-CNB 那种“插导轨+拨码+组态”的模块不同，它是焊在系统里的器官，换件风险不在通讯组态，在母板插座针序和静电——很多拆机板表面没事，金手指氧化一层，插上去 SBus 误码率就起不来。
应用场景与行业案例
我在现场遇到过最憋屈的不是板子烧，是 ACS1000 中压柜报 ECS Fault，把 086329-003 拆下来肉眼看不出毛病，万用表量光耦初级开路，厂家早不备料，业主差点把整柜申请报废。
典型场景：
- 造纸传动 ACS600 多传动柜：主从电机转矩联动，ECS 板挂 SBus 把从站触发信号同步给各逆变单元，板子飘了整条纸机速度链抖。
- 矿山提升机 ACS1000 中压变频：急停链路经 ECS 采集，板卡死机=急停信号读不回，安全继电器跳闸，罐笼锁井筒。
- 汽车焊装 S4C Plus IRB 4400：外部行走轴与机器人第六轴电子凸轮同步，086329-003 软故障表现为焊接点位周期性偏移 0.5 mm。
- 集成商备件池： 产线质保过期，ECS 板比整流桥先老（电解电容干涸+光耦衰减），备一块同版本拆机件比劝业主换 ACS880 改造划算十倍。
真实案例：
前年入伏夜，山东某铝厂氧化铝磨机 ACS1000 报“ECS Fault 712”，复位能起但半小时必跳。到现场拆 086329-003，闻得到轻微电解液味，板面有三颗钽电容顶端鼓包，金手指第三脚有暗氧化层。手头有块 S4C 拆机同号板，但母板接头防呆键位不对——不能直接用。最后从同行调一块 专用 003（版本 Rev C，和原柜一致），先酒精洗金手指、热风补焊三颗电容位、涂导热硅脂装回，上电 SBus 误码从 1200/s 降到 0，磨机转速给定恢复。这活儿让我记牢：086329-003 采购必须先问“ 用还是 S4C 用、Rev 几”，同号跨系统插上去不是不通，是通了也怪。
