描述
产品详情

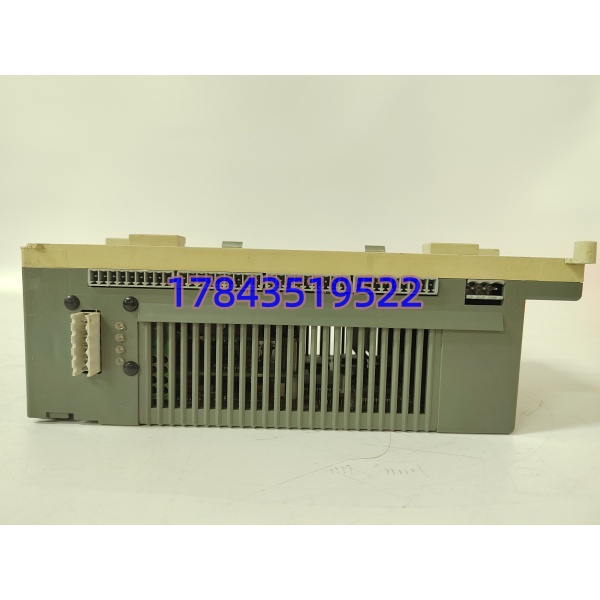

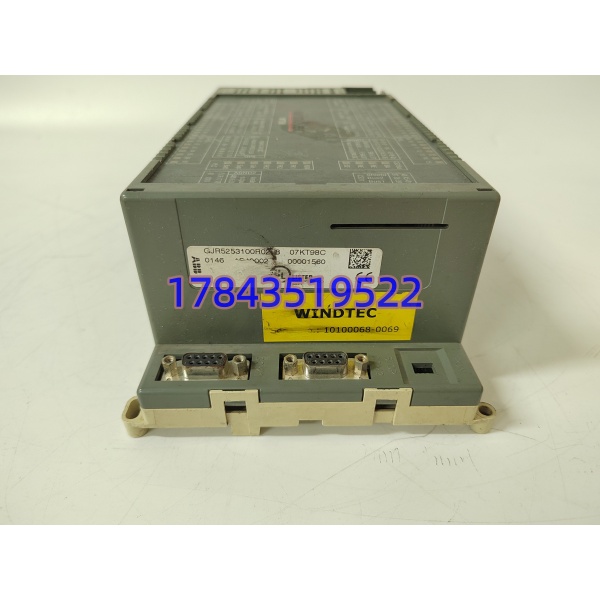

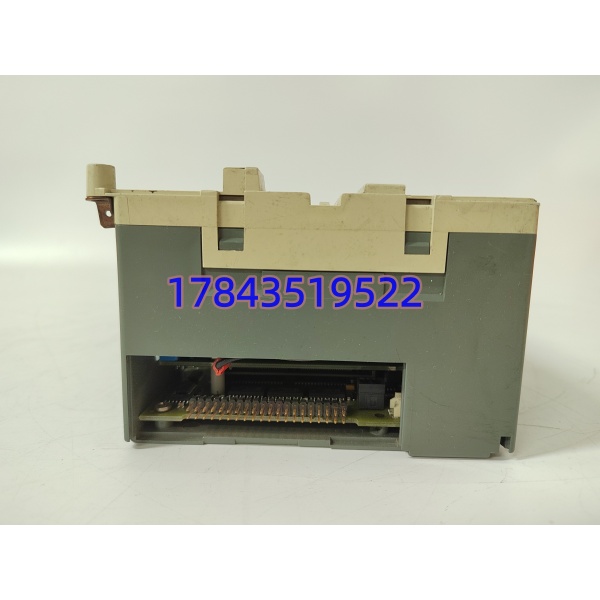

· 型号：07KT98C GJR5253100R028
· 品牌：ABB
· 系列：AC 800M（System 800xA平台）
规格参数
- 产品类型：Profibus DP主站通信接口模块（等效型号CI854A）
- 通信协议：Profibus DP，符合EN 50170，支持DP-V0和DP-V1
- 最大波特率：12 Mbps（自动速率协商）
- 最大从站数：单网络最多126个
- 冗余支持：硬件级通信冗余（需双模块+冗余底板）
- 电气接口：RS-485（DB9公头或端子排，取决于底板）
- 供电方式：由AC 800M底板提供（24V DC）
- 工作温度：0°C ~ +60°C
- 安装方式：插入AC 800M PM8xx CPU底板（如TB820V2）
- 配套软件：Control Builder M（System 800xA工程工具）
- 认证：CE、UL、cUL、IEC 61000-6-2/-4
产品介绍
07KT98C GJR5253100R028是ABB AC 800M DCS系统里用来连接Profibus DP现场设备的核心通信卡。说白了，PM8xx控制器往外发指令、收数据，全靠这个模块跟现场的变频器、阀门定位器、远程I/O站打交道。ABB官方对这个型号的命名为CI854A通信接口模块，07KT98C是功能代号，GJR5253100R028是全球物料编码。ACS880变频器、Siemens ET200远程站、Emerson阀门定位器，这些第三方设备要接入800xA系统，基本都走它。
这玩意真正值钱的地方在两点。第一是支持Profibus DP-V1协议，运行中能远程读写设备参数——调个变频器加减速时间或者校准阀门行程，在控制室就能干，不用拎着电脑跑现场。第二是硬件级冗余，装两块07KT98C配两条物理隔离的Profibus网段，主链路断了毫秒级切到备用链路。化工反应器冷却、压缩机防喘振这些不能停的控制回路，没这个冗余心里没底。
应用场景与行业案例
痛点切入
炼油厂催化裂化装置里挂了几十台变频器，Profibus网络一乱闪，DCS画面上一片红色报警——要么是某个从站地址冲突把整条总线干趴了，要么是终端电阻没打到位信号反射丢包。凌晨两点去排查，带个电脑一个一个站扫，从站地址、波特率、GSD版本挨个对。化工装置更狠，阀门定位器远程调校不了，你还得办作业票进防爆区调，一个来回半天没了。
典型场景
- 炼油厂主风机变频器群控：催化裂化装置3台主风机用ABB ACS880变频器，通过07KT98C走Profibus DP挂在AC 800M下面。启停、转速设定、电流反馈全走总线，省了十几根模拟量信号线，查故障在DCS上就能看变频器诊断信息。
- 化工装置智能阀门定位器集成：反应器周围几十台ND800阀门定位器，4-20mA模拟控制升级为Profibus数字控制。07KT98C的DP-V1功能支持在线读取阀门行程、摩擦系数、圈数这些诊断数据，不用进防爆区就能判断阀门是机械卡涩还是定位器电路板坏了。
- 电厂辅机控制系统：锅炉给水泵、引风机变频器通过Profibus接到07KT98C，DCS下发转速指令、读取电流和温度。冗余配置下两条Profibus网段物理隔离，单路断线不影响机组运行。
- 老旧系统数字化改造：原来Bailey INFI 90或者其他老系统的串口通信，升级到AC 800M后用07KT98C走Profibus，把现场的智能设备全接上来，模拟量控制改数字通信，精度和诊断能力都上去了。
真实案例
去年某石化厂千万吨常减压装置检修，仪表主任老周跟我说了个事。加热炉的BMS燃烧器管理系统挂了8台火焰检测器，以前是硬接线4-20mA信号到DCS，只能看个有火没火。有段时间频繁误报火焰熄灭触发联锁停炉，查了半个月没找到原因——硬接线查不出问题，只能怀疑检测器本身，换了新的还误报。
后来他们改造的时候把火焰检测器换成了带Profibus通信的型号，通过07KT98C接进AC 800M。DP-V1功能读到了检测器内部的诊断日志，发现不是火焰信号问题，而是光学窗口积灰导致信号衰减，在线清洗后恢复正常。老周原话是：“以前只知道报警不知道为啥报，现在能在DCS上看到检测器自己的诊断信息，该不该派人去现场心里有数了。”这种能远程读设备诊断数据的能力，07KT98C这套方案值就值在这了。
