描述
产品详情

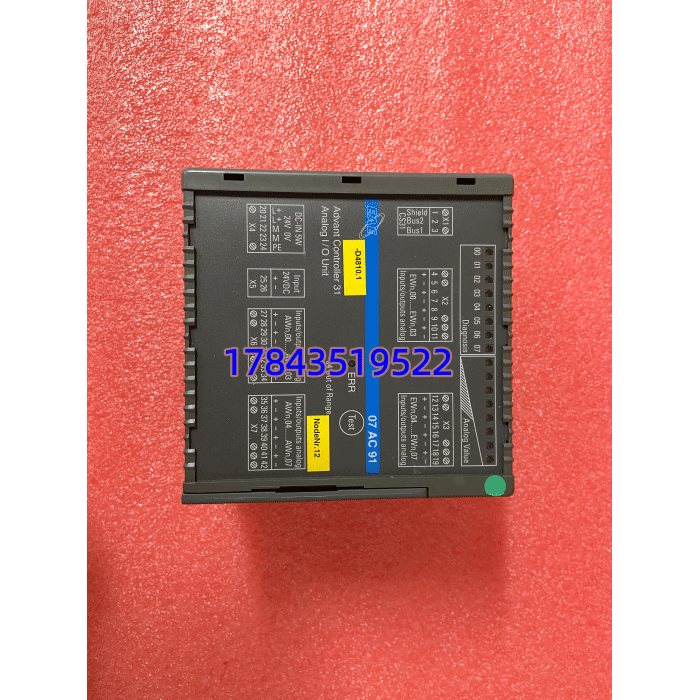

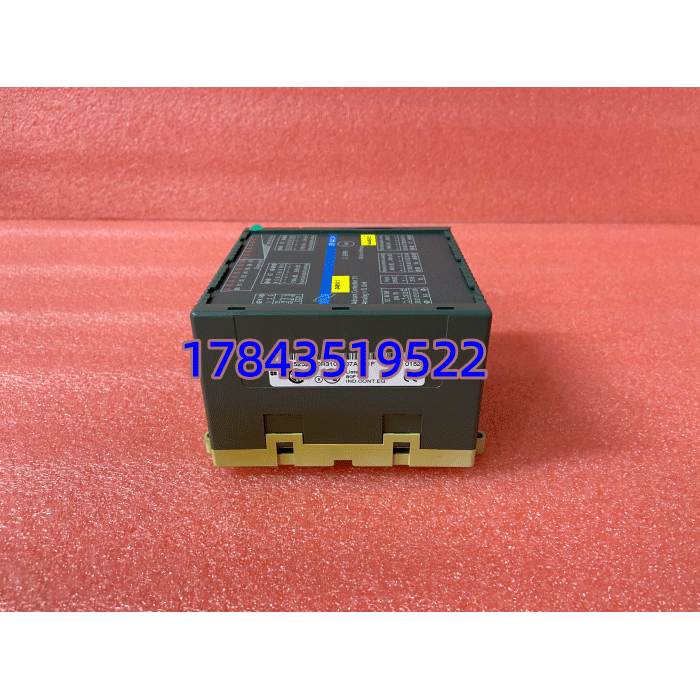

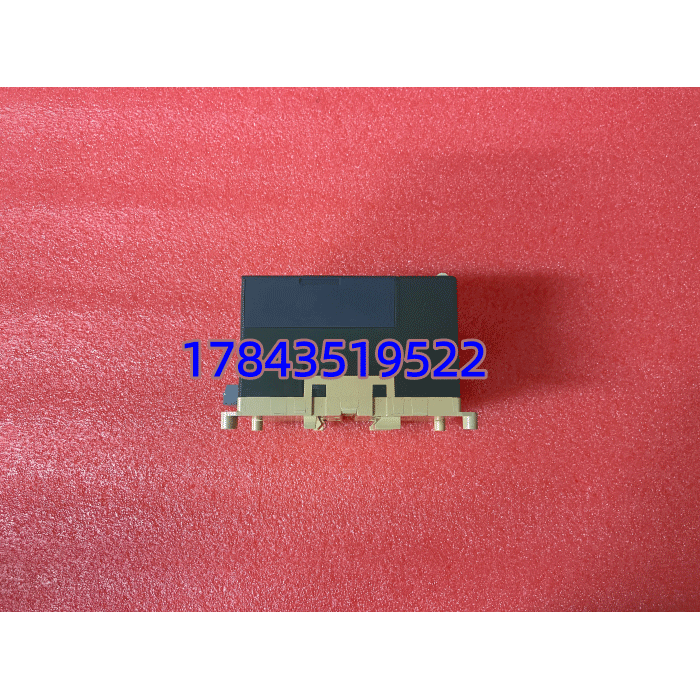

· 型号：07AC91F（GJR5252300R3101）
· 品牌：ABB
· 系列：Advant Controller 31 / Advant OCS — Analog I/O Module (CS31)
规格参数
- 完整件号：GJR5252300R3101（模块标识 07AC91F，”F”为版本/批次后缀，与 07AC91 功能兼容）
- 适用系统：ABB Advant Controller 31（CPU 07KT92/94 等）、Advant OCS 系统，作为本地机架 I/O 或 CS31 远程站模块
- 总线接口：CS31 系统总线（电气隔离 ≥500V AC RMS 对现场侧），占用 CS31 节点地址（DIP 或软件设）
- 模拟输入（AI）：8 通道，独立可配
- 信号类型：±10V DC、0–10V、0–20mA、4–20mA（通过 DIP 开关或组态软件设定量程）
- 分辨率：12 bit（0–4095 counts）
- 精度：典型 ±0.3% FS（@25℃），温漂需核对手册
- 输入阻抗：电压模式 ≥100kΩ，电流模式 250Ω（典型，内建 Shunt）
- 采样/更新：与 CS31 总线周期同步，典型 20–50ms 依主站扫描
- 模拟输出（AO）：8 通道，独立可配
- 信号类型：±10V DC、0–10V、0–20mA、4–20mA
- 分辨率：12 bit
- 精度：典型 ±0.5% FS
- 负载能力：电流输出 max 500Ω；电压输出 min 2kΩ
- 保持模式：掉电/通讯故障时可设 Hold Last 或 Default（0 或 50%）
- 配置方式：模块右侧 DIP 开关设 CS31 站号 + 信号类型基础，细化量程在 PG2005 / Control Builder F 软件里组态；也可用 DIP 纯硬件模式（8-bit / 12-bit mode 切换）
- 工作模式选项：
- 12-bit 模式：8AI + 8AO 各 12bit，每通道独立量程
- 8-bit 模式：16 通道可成对配 I/O（0–10V / 0–20mA 8bit），打包进 字
- 供电：24V DC（范围 18–30V DC），功耗 ≈3W 典型
- 隔离： 总线侧与现场 AI/AO 侧光电隔离；通道间通常不隔离（共 COM 分组视接线）
- LED 指示：模块状态（RUN/ERR）、 通讯（BUS）、通道组故障（部分版本每通道或组报警 LED）
- 诊断：断线检测（4–20mA 输入）、超量程报警、 掉线报警，上报主站诊断缓冲区
- 安装：Advant 标准 DIN 导轨或机架插槽（与 07DC91/07DI91 等同机架），带锁紧杆
- 环境：工作 0～+55℃（部分资料 -20～+60℃ 依版本），5–95% RH 无凝露；存储 -40～+85℃
- 认证：CE、UL 508、符合 IEC 61131-2
产品介绍
07AC91F 是 ABB Advant C31/OCS 平台的模拟量复合模块——8 路 AI + 8 路 AO，信号类型靠 DIP 开关先选大类再用软件细调配量程，连 总线跟 07KT92 CPU 或远程站通讯。它不是 S800 I/O 不能插 AC800M 机架，也别跟 AC800M 的 AI835/AO801 搞混。
坦白讲这模块最烦的是 DIP 开关—— 站号设错整个远程站掉线，信号类型 DIP 跟软件组态不一致会报配置错。换件前拍张旧模块 DIP 位置照片。另外 4-20mA 输入是内建 250Ω shunt，两线制变送器直接供 24V 回路串进来就行，不用外加取样电阻。有一点要注意：老线拆机件 DIP 开关氧化会导致随机配置读错，到手用酒精洗一下再装。
应用场景与行业案例
痛点切入：
老化工厂 Advant C31 系统控制反应釜温度/压力/液位——原用早期 AI/AO 分卡占四个槽，升级或备件替换换 07AC91F 一块搞定 8AI+8AO（温度变送器 4-20mA 进 AI，调节阀给定 AO），省槽位省柜内空间， 远程站拉 1.2km 光纤调制解调器照跑。
典型场景：
- 石化/化工 — Advant C31 控制反应工序，温度/压力/流量 AI 采集 + 控制阀/变频 AO 给定， 远程 I/O 站分布现场
- 水处理/电站辅控 — 老 Advant OCS 系统模拟量采集，与 07KT94 CPU 本地机架混用
- 造纸/冶金老线 — 保留 Advant 架构不做整体 DCS 升级，只换故障 I/O 模块维持生产
- 食品/制药 — 过程参数记录（AI 进记录仪/SCADA）+ 比例阀开度控制（AO）
真实案例：
华东某农药厂 Advant C31 系统，一台 07AC91 DIP 开关氧化致某 AI 通道恒读 32767（超量程）。以为是变送器坏，换变送器无效，量现场电流正常。拆模块发现 DIP 拨片第三位接触不良——酒精清洗重拨、核对原 DIP 设置（站址 5，12-bit mode，±10V/4-20mA），插回 RUN LED 亮，数值恢复正常。借大修年多订了两块 07AC91F NOS 作备件。老师说：”Advant 老模块不死在芯片，死在拨片和端子氧化。”
