描述
关键技术规格
| 参数名称 | 参数值 |
|---|---|
| 产品型号 | PSCCM22AAN (订货号 16418-5312) |
| 制造商 | 横河电机 (Yokogawa) |
| 所属系统 | ProSafe-PLC / QUADLOG 安全仪表系统 |
| 产品类型 | 关键控制模块 (CCM) / 安全CPU |
| 安全等级 | SIL 3 (IEC 61508) |
| 架构设计 | 硬件级冗余，双处理器同步运算、实时表决 |
| 供电电压 | 24 VDC (±10%) |
| 最大功耗 | ≤ 14.4 W |
| 工作温度 | -40°C 至 +70°C |
| 存储温度 | -55°C 至 +85°C |
| 防护等级 | IP20 |
| 通信接口 | 双路冗余安全总线 |
| 安装方式 | 标准安全机架插槽 |
| 重量 | 约 1.97 kg |
| 支持特性 | 热插拔 (在线更换)、全面自诊断 |
产品深度介绍

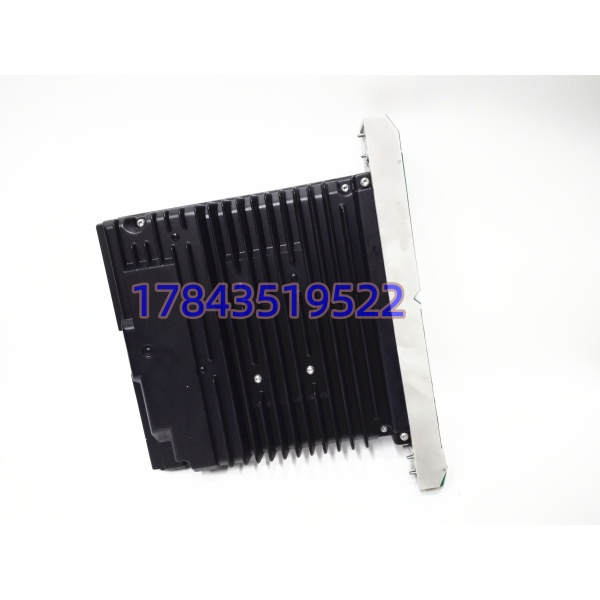

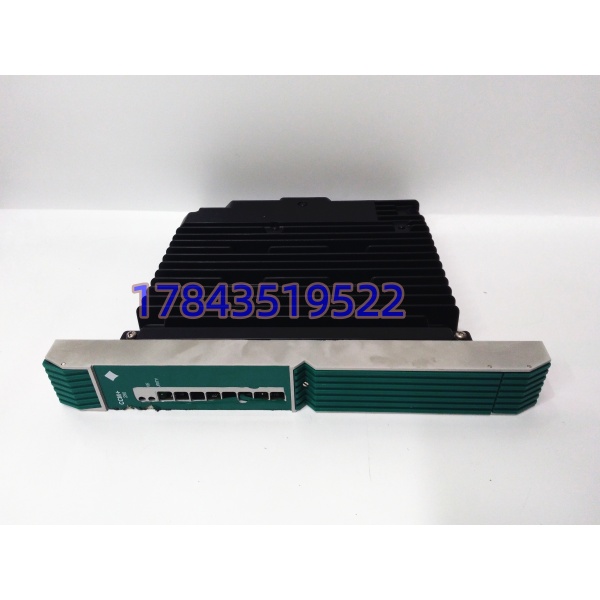

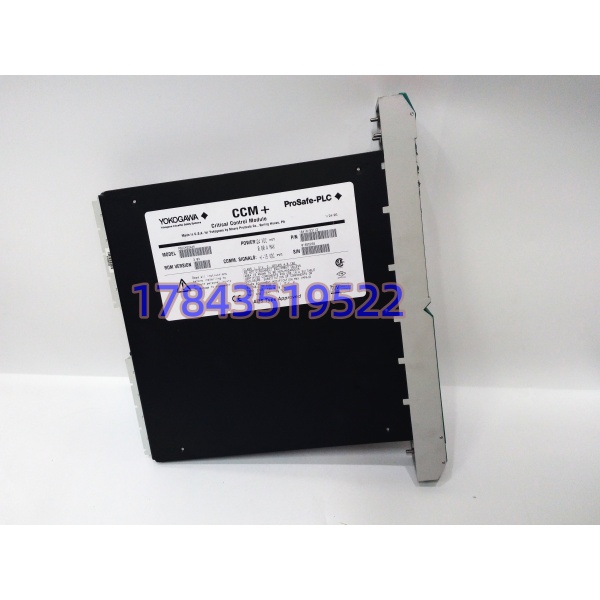

横河 PSCCM22AAN (16418-5312) 是横河电机专为高安全等级应用场景设计的关键控制模块，归属于 ProSafe-PLC 与 QUADLOG 两大安全平台 。这个模块就是安全仪表系统（SIS）的“大脑”——专门处理紧急停车（ESD）、安全联锁、火灾及气体保护（F&G）等绝对不能出错的逻辑任务。在石化、电力、油气等高风险行业，它就是守住安全底线的最后一道闸门 。
这块板子跟普通DCS控制器的本质区别在于它的“安全基因”。它采用硬件级冗余架构，双处理器同步运算、实时三取二表决，满足SIL3等级要求 。任何单个元件故障都不会影响保护功能的完整性，真正做到了“单点故障不影响系统运行”。模块内置了全面的自检与通道诊断，实时监测电源、总线、运算状态，一旦发现问题能快速上报、定位清晰 。它支持热插拔，在线更换不需要停机，对连续生产的场景来说，这点太实用了 。
应用场景与行业案例
工程痛点描述
炼油厂加氢裂化装置的操作员老陈最怕听到什么？ESD系统报警。一旦安全控制器误动或者拒动，后果都极其严重——误动导致装置非计划停车，一次就是几百万的损失；拒动更恐怖，反应器超温超压的后果不敢想。ProSafe系统的关键控制模块就是专门解决这个矛盾的：它既要足够敏感，能在危险发生前毫秒级响应，又不能过于敏感，动不动就误跳。这个“度”，靠的就是硬件冗余加可靠的安全逻辑设计。说白了，这块板子平时不吭不响，一旦动作，就是在救命。
典型应用场景
- 石油化工 – 紧急停车系统（ESD）
炼油、乙烯、化肥装置中的反应器超温超压保护、压缩机联锁、储罐液位高高位联锁。PSCCM22AAN作为SIS系统的核心CPU，独立于DCS运行，确保在DCS失效时保护功能依然可用 。 - 油气储运 – 火灾及气体检测系统（F&G）
LNG接收站、天然气处理厂的易燃易爆气体泄漏监测和自动切断。模块接收可燃/有毒气体探测器信号，逻辑运算后输出紧急切断阀控制指令 。 - 火力发电 – 锅炉保护与汽机紧急跳闸
锅炉灭火保护（MFT）、汽轮机紧急跳闸系统（ETS）。这类场景对响应速度和冗余要求极高，PSCCM22AAN的SIL3认证和冗余架构满足电力行业标准 。 - 海上平台 – 过程安全保护
海洋环境高盐雾、高湿度，对设备可靠性要求严苛。PSCCM22AAN的宽温设计（-40°C至+70°C）和抗干扰能力适合这类恶劣工况 。
真实案例
案例：南方某炼化厂ESD系统升级
前年，华南某炼化企业的加氢裂化装置ESD系统进行技术升级，原来用的是QUADLOG系统，部分模块已经停产，备件越来越难买。仪表主管老周面临一个选择：整套系统推倒重来，还是找兼容备件维持现状？
推倒重来的方案报上去，预算将近200万，还不算停工损失。老周最后决定走“逐步替换”的路线——先储备几块PSCCM22AAN关键控制模块作为核心备件，保证现有的QUADLOG系统能再撑几年，同时逐步规划新系统过渡。
老周后来跟我说：“我们这装置三四年内不可能大修，备件必须可靠。你们这块板子是新批次还是老库存？固件版本多少？我得确认能跟现场的老系统跑通。”我说：“全新原装，发货前可以拍照确认标签和版本号，如果版本不匹配，我们也可以协调处理。”
三天后板子上机，跟原系统无缝对接，冗余同步正常，ESD系统自检全部通过。老周松了口气：“再多备一块，我这心里就踏实了。”
