描述
产品详情

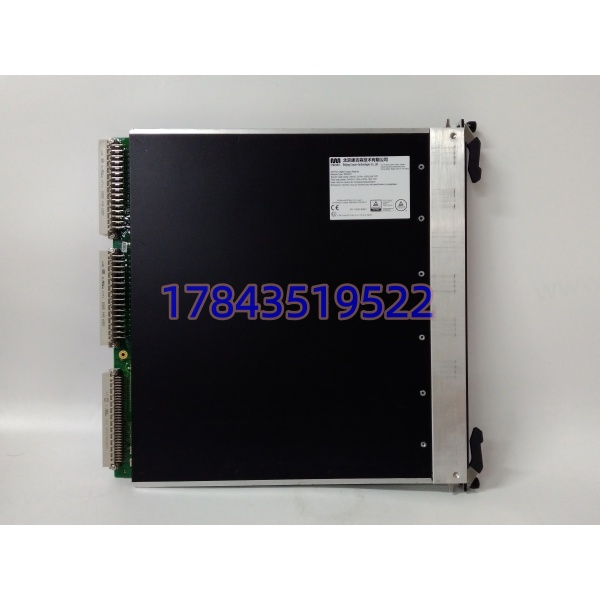

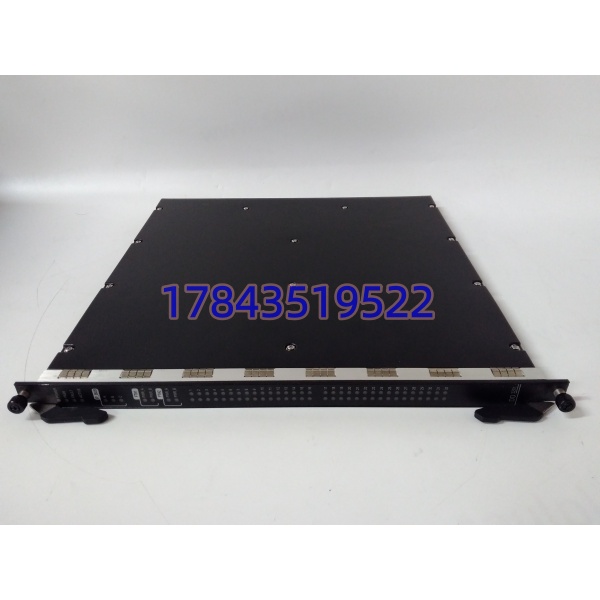

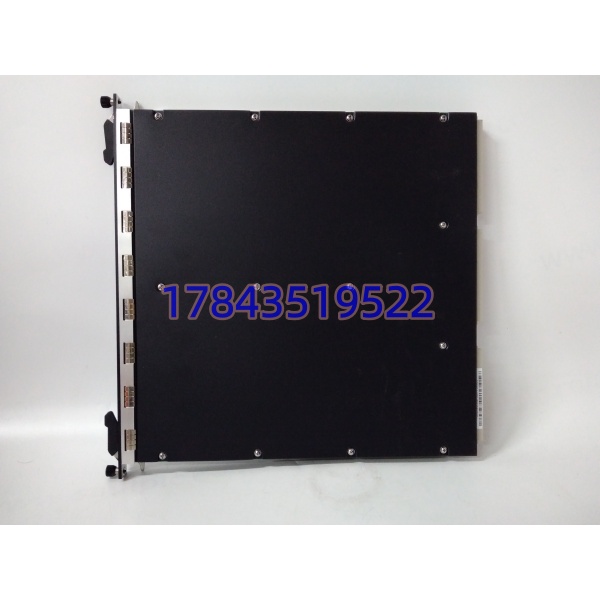

· 型号：DO3201-A-V001
· 品牌：TRICONEX（Schneider Electric）或 康吉森 Consen（同料号两源并存）
· 系列：Tricon™ TMR SIS / DO3201 故障安全输出族
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Tricon 主机架/扩展架 32 通道故障安全数字输出模块（TMR） |
| 部件编号 | DO3201-A-V001（A=硬件修订，V001=固件/PCB 版本尾标） |
| 适用机架 | Tricon 8110/8111/8112 主机架、8300 扩展架（v9/v10/v11 依固件匹配） |
| 通道数 | 32 点，分组隔离（典型 4 组×8 或 2 组×16，以原厂手册为准） |
| 输出类型 | 24VDC 源型/漏型可配（依 FTA 接线），故障安全 Fail-Safe 掉电断输出 |
| 每通道电流 | Tricon 原厂标 0.5A 连续；康吉森贴牌版资料标最大 2A（需核对实物手册，不混用） |
| 现场侧电源 | 外部 24VDC（18-30V），由 FTA/端子排引入，模块内三路驱动表决 |
| 系统侧供电 | 背板 6.5V 逻辑侧（8312 供） |
| 冗余架构 | 每通道三独立固态驱动+硬件投票，单驱动短路/粘点自诊断隔离 |
| 线监诊断 | 断线（open）、短路（short）、粘住（stuck-on/off）全检，SOE 可追 |
| 响应时间 | ≤1ms 状态翻转（Tricon 原厂标），含投票延迟 |
| 隔离耐压 | 通道-背板 500Vrms min，通道组间隔离；康吉森版标 2500Vrms 需核对手册 |
| 热插拔 | 支持 TMR 降级冗余态下 Companion 槽在线更换 |
| 安全认证 | TÜV IEC 61508 SIL3、IEC 61511、ATEX（依整机配置） |
| 工作温度 | -5~+60℃（康吉森资料标 -40~+70℃ 依版本，以原厂手册为准） |
| 编程映射 | TriStation 1131 里 %Q 直接映射，FTA 端子标号固定 |
| 易混型号 | 3721（也是 Tricon 24VDC DO 但非 DO3201 同 PCB）、3720E（继电器 DO）、3503E（AI）、2290614（DI） |
产品介绍
-A-V001 是 Tricon 安全系统里驱动执行机构的那块 32 路 DO，ESD 逻辑在 3511/3009 里算完，经 CM01 同步到 ，每块通道内部三路固态驱动各自出 24V，硬件投票后送 FTA 端子去现场电磁阀/切断阀/报警器。它本质是”安全执行末端”——掉电、看门狗超时、TMR 降级失败都按 Fail-Safe 走，输出无条件断开，不让阀门误开。线监是这块卡的命根子：断线代表阀线圈断了，短路代表接线破皮，粘点代表驱动管击穿，三种都进 SOE 不掩盖。
Tricon 原厂 和康吉森 Consen 贴 -A-V001 标的两者在国内市场并存，PCB 布局接近但固件签名、FTA 兼容清单、通道电流标称（0.5A vs 2A）有差异，老 Tricon 柜补件优先按机架上旧板丝印选源，别看料号一样就混插。和 3721（Tricon 另一款 24VDC DO）不互换，和 3720E（继电器输出）完全反向。坦白讲，买它的人全是 ESD 柜扩建输出点、或老卡粘点诊断累积提前换，不是新项目——新项目 Schneider 推 Tricon CX 的 3600 系 DO。
应用场景与行业案例
我在 LNG 接收站遇过最典型的：Tricon ESD 柜 第 12 通道报”stuck-on 自测”，系统没误动但把该点踢出表决。维护清日志了事，两个月后该通道真粘死，液压切断阀在 ESD 测试时拒关，周测失败。拆板看——第 12 通道固态驱动 MOS 击穿，24V 直通输出，线监能检但硬件投票里 A/C 两路还正常所以系统没跳。换 -A-（库存拆机，2015 年 Schneider 标，FTA 端子无电弧痕），带载自测通过，ESD 快关阀复测动作 1.2 秒到位。
典型场景：
- 油气 ESD：井口安全切断阀（SSV）、生产分离器液位高关断阀，32 点 DO 集中驱动电磁阀组。
- 炼化 HIPPS：超压快关进料阀，SIL3 回路 DO 粘点=阀门拒动，线监必须灵。
- 火气 F&G：防爆声光报警器、消防水炮电磁阀、正压送风启动继电器，Fail-Safe 掉电全断。
- 锅炉 BMS：燃油/燃气快关阀控制，炉膛灭火保护链末端执行。
- MRC 备货：原厂 Mature 后 Schneider 续供 18 周起，现场等不起走拆机。
真实案例：前年渤海某 FPSO，原油外输泵出口 ESD 阀测试，tion 报” Bank3 Channel 7 short-circuit detected”，但阀门实际动作正常。仪表登柜量 FTA 端子——7 通道现场侧 24V 对地 0Ω，查到是接线槽里屏蔽层压破搭到 24V 正线，长期短路把 该通道驱动限流烤热。备件间有块 2017con 原厂 （面板 LED 测试全亮、背板针无氧化），关机切维护态换板、FTA 重做线监校准，4:05 复测外输阀快关 OK。安全工程师原话：”DO 模块的 short/open 计数和 AI 校准、CM01 同步时间要并列进 PM 单，粘点比短路阴，短路比粘点好查。”这就是安全输出端的现场账。
