描述
产品详情
· 型号：9566-810（-1 为修订尾标）
· 品牌：Triconex（Schneider Electric）
· 系列：Trident / Tri-GP 数字输入端子板
规格参数
| 参数项 | 规格值 |
|---|---|
| 角色定位 | 被动接线端子板（Termination Panel / Base），非智能模块 |
| 适配电子卡 | 3504E（24/48 V DC 公共端 TMR DI）、3604E 等 Tricon DI 卡 |
| 输入点数 | 32 点（面板标 32，64 点模块需两块 9566-810 并联接线） |
| 场供电压 | 24 V DC 或 48 V DC（由外部电源决定，板内不转换） |
| 限流电阻 | 每点串联 180 Ω，过流保护现场线 |
| 公共端 | PWR+ / PWR- 汇流条，多点共用 |
| 信号隔离 | 无板级光隔（隔离在 3504E 卡内做），板子只做机械汇线和限流 |
| 连接接口 | 前端现场端子（螺丝压接），后端 50-pin 或 Tricon 专用扁平电缆座接电子卡 |
| 诊断 | 无主动诊断；部分版本带保险 LED 指示，依赖电子卡回报 Open/Short |
| 机械 | 3U 高，Tricon 机笼专用槽位或独立面板安装，IP20 |
| 环境 | 0~60℃ 运行，-40~85℃ 存储，5~95% RH 无凝露 |
| 生命周期 | 随 Trident 平台转入备件服务期，新项目推 Trident II 系端子，9566-810 市面以库存/拆机为主 |
产品介绍

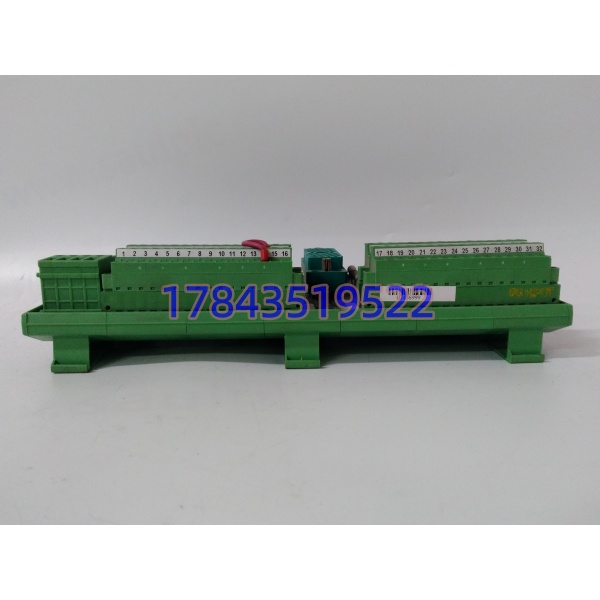

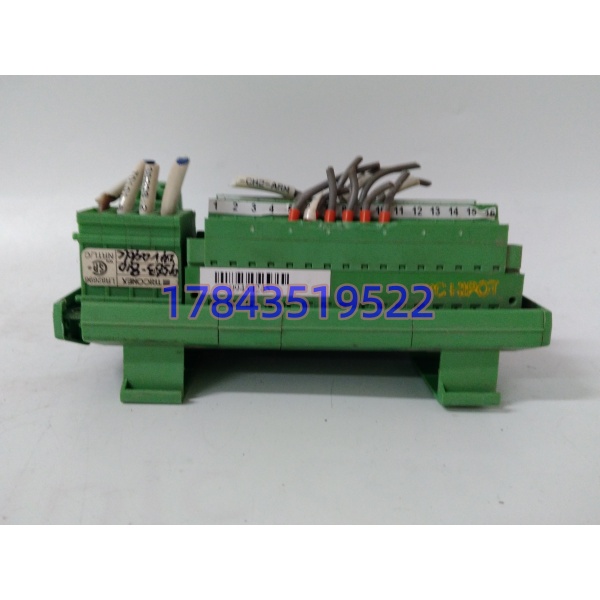

9566-810 是 Triconex 把“现场一堆散线”收敛成“一块面板”的配件。TMR DI 卡（3504E）本身插在 Tricon 机笼背板，前面板不直接出现场端子，而是用扁平电缆拉到 9566-810 端子板，现场 32 根开关量线（紧急按钮、限位、压力开关、阀位回讯）压在端子板上，每点串 180 Ω 限流，公共端 PWR+/PWR- 给现场供电。它和 3504E 的关系是“手和脑”——脑子在卡里做三取二表决，手在端子板做接线。和 9566-820（AI 端子）、9566-830（DO 端子）并列，都是 Trident 系配套件。
在现场它解决的是“Tricon 机笼不希望现场线直接戳背板”的布线问题。很多海上平台、炼化 ESD 机柜，9566-810 装在机笼前侧端子区，前面板朝柜门，维护换 3504E 电子卡时现场线不用动一根，拔卡拔电缆就行。换件最忌两点：一是把 9566-810 当成智能 DI 模块去买，结果插背板不认（它根本没背板金手指）；二是 24 V 和 48 V 系统混用，板子本身耐压够但现场电源极性接反会烧 180 Ω 电阻排。
应用场景与行业案例
我在现场遇到过最误事的就是“采购按 9566-810 买了块 3504E 回来”：业主 ESD 柜端子板 9566-810 被检修叉车撞裂塑料壳，采购搜“Triconex 9566-810”看到 3504E 页面也写“配套 9566-810”就下单，到货是电子卡不是端子板，柜门接线还是敞着。最后从同行调一块同型号 9566-810，螺丝拆装十分钟恢复。
典型场景：
- 海上平台 ESD 输入汇线：32 个紧急按钮+限位开关经 9566-810 汇到两块 3504E（TMR 三卡组），板子公共端由平台 24 V 本安电源供，限流 180 Ω 防触点粘连大电流。
- 炼化反应器联锁：压力开关/热电偶干接点经 9566-810 进 Tricon v10 架，板子前端带标牌槽，老师傅查线不用翻图纸。
- 电厂辅机 F&G 回讯：烟感/手动报警按钮 48 V 系统用 9566-810（跳线选 48 V 档），和 24 V 系统板子不混用。
- 备件池：老 BOM 写“9566-810-1”采购发成 9566-810（无尾标）或 9566-820（AI 端子），插上去电缆对不上 3504E 的 50-pin 定义。
- 改造项目：Trident 升 Trident II，9566-810 可暂留（端子定义兼容），但新电子卡若换 3724X 系需核对电缆适配器。
真实案例：
前年小雪，舟山某 LNG 接收站 ESD 盘 9566-810 第 12 点端子螺丝孔裂，现场限位开关线虚接，Tricon 诊断报“Input Point 12 Flutter”。到现场拆端子板前面盖，发现不是电子卡坏是端子板注塑应力开裂（老件 15 年老化），12 点压线簧片松。手头有块拆机同型号 9566-810（无 -1 尾标，铭牌 Rev 对照原柜 BOM 可接受），先拍原板接线照片（32 点线序+ PWR+/PWR- 来源），再断电拆旧板、移线到新板、紧扭矩 0.5 Nm、插回 3504E 扁平电缆，上电 Tricon 诊断清，12 点回讯稳定。事后记死：9566-810 换件前先拍①现场 32 点线序照片 ②PWR+/PWR- 取自哪路电源 ③后端扁平电缆插头方向 ④原板 Rev 尾标——端子板虽“傻”，但线序接错一格，3504E 里 32 点全错位，工艺员查一周。
