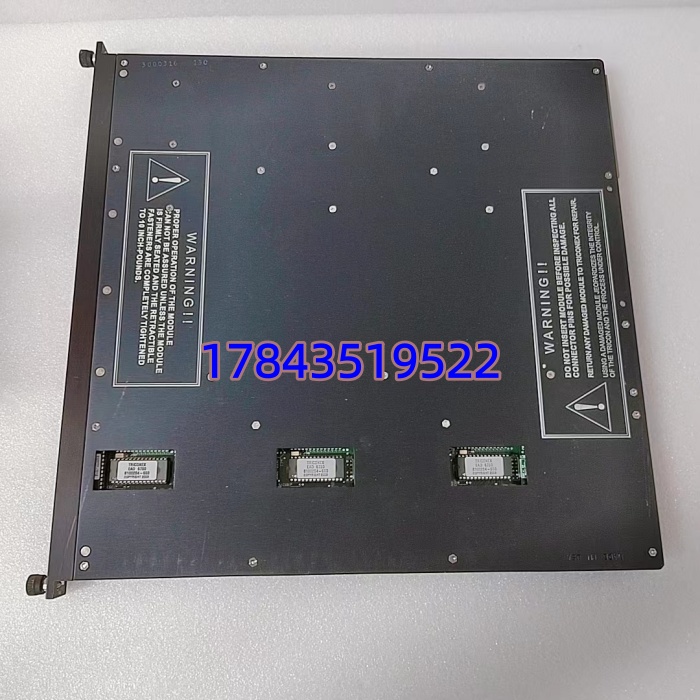

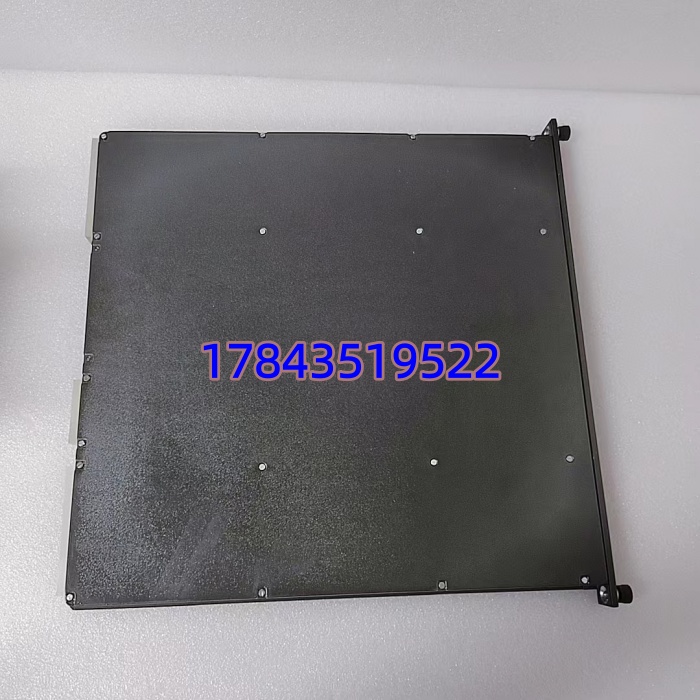

· 型号：TRICONEX 3806E
· 品牌：TRICONEX（Schneider Electric，原Invensys）
· 系列：Triconex Trident / Tricon SIS（安全仪表系统，TMR三重模冗余）
规格参数
| 参数 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | 3806E | Triconex原厂编号，AO模拟输出模块 |
| 产品类型 | 模拟量输出模块（AO） | TMR三重模冗余架构，硬件2oo3表决 |
| 所属平台 | Triconex Trident / Tricon SIS | 兼容v9/v10/v11机架，请以原厂手册为准 |
| 输出通道 | 8路，DC耦合，通道间非隔离（共地返回） | 通常配6路4–20 mA + 2路20–320 mA |
| 输出范围 | 4–20 mA（+6%超量程，最大21.2 mA）；0–20 mA；20–320 mA | 高电流模式驱动电液伺服阀，根据官方Datasheet |
| 分辨率 | 12位 | D/A转换器三路独立并行 |
| 输出精度 | ＜0.25% FSR（0–21.2 mA及0–339.2 mA，0–60°C） | 现场实测在25°C可达约±0.1%FS |
| 安全等级 | SIL 3 | 符合IEC 61508 / IEC 61511，TÜV认证 |
| 回路电源 | 双冗余外部24 VDC（标称），最大+42.5 VDC反极性保护 | 每模块最大1 A @ 24–42.5 VDC |
| 热插拔 | 支持 | 运行中更换，单故障无扰动输出 |
| 工作温度 | 0°C至+60°C（盘柜内），存储–40至+75°C | IP20，需装在SIS机柜，5–95% RH非冷凝 |
| 诊断与指示 | 模块状态LED（PASS/FAULT/ACTIVE）+每通道LOAD/状态LED | 内置输出开路/短路/超量程检测，电流回送自检 |
| 通信/HART | 集成HART滤波器（pass-through模式） | 严格来说，它只在固件v3.2以上支持HART 7叠加，老版本仅直通 |
| 配套端子板 | 需外部端子板ETP，典型型号9863-710（8点） | 通过专用电缆接Tricon底板 |
| 物理尺寸/重量 | 约196×119×135 mm / ≈0.78–1 kg（渠道标注重达4 kg含包装） | 标准Tricon槽位，3U高度 |
产品介绍
从核心数据驱动切入：3806E的TMR架构不是营销话术，是三根独立D/A+驱动电路硬投票出来的安全输出。根据官方Datasheet，每通道三路并行生成模拟电流，内部做二取二表决后才送出机笼——意味着哪怕一路D/A漂移或功放短路，另外两路直接覆盖掉故障，现场调节阀完全感觉不到“卡顿”。在某个沿海炼化项目的SIL 3审计里碰过，3806E第3槽第5通道报“Output Degraded”（一路表决降级但没跳车），审计员看到诊断日志后反而点头：这正是TMR设计的容错证据，不是缺陷。比起普通DCS的单通道AO，这模块的MTBF推到十几万小时级，代价是多占两个槽位带宽和双倍回路电源，但对ESD来说值得。
供应链价值藏在生命周期延续和TCO里。3806E已进入Obsolete阶段（施耐德/艾默生不再接新原厂单），但Trident平台还在全球跑满15–20年老装置，替换要重做SIL验算+TriStation下装+联锁测试，人工费是模块价的十倍起。站在库存经理角度，把它标为ABC分类的A类关键备件，Last-time-buy窗口关了就转囤New Surplus做Buffer stock：1件冷备放机柜旁防静电袋，1件热备同机架预装断电，中心库再锁1–2件轮换验证。资金占压？假设模块市价4–6万，装置停机1天损失200万起，这“死钱”本质是买停机保险的保费，ROI不用算都明白。
应用场景与库存策略
ESD和SIS里的AO卡挂掉不是降性能，是直接触发单元停机或全厂联锁。原厂在产时交期12–16周，现在停产状态下找New Surplus靠渠道撞大运，国内现货通常3–7天但价格翻3–5倍，海上平台补给船一月一趟更离谱——停机损失轻松六位数/天起步。
典型场景与备货建议：
- 石油天然气/LNG接收站：ESD紧急切断阀的电液伺服驱动（20–320 mA大电流档），普通4–20 mA AO带不动老式伺服阀线圈，建议备1件冷备件放SIS机柜防静电袋，另由长期渠道商做寄售代管（Vendor-managed inventory），按月结算。
- 乙烯裂解/大型化工：反应器压力高高联锁的调节阀定位器（4–20 mA + HART），AO精度直接影响阀位反馈和SIL审计，建议ABC分类A类，现场留1件热备（同机架插槽预装断电），中心库加1件Buffer stock，12个月轮换上电自检一次。
- 火电/核电汽机控制：调速阀和旁路阀的模拟驱动，SIL 3审计要求可追溯原厂标签或认证翻新，建议Last-time-buy后一次性囤N+1件（N=机架数），锁一家能做原厂二维码追溯的渠道，别碰无标拆机件。
- 海上平台/无人站：空间受限且补给周期长，3806E热插拔容错是唯一选项，建议供应商代管2件在深圳或新加坡保税仓，急件直升机投送压缩到24小时内，交期比模块价重要得多。
真实案例。2024年春，西北某煤化工MTO装置，夜班ESD月度测试时发现3806E第2槽第7通道电流钳在19.8 mA不动（其他两路表决还撑着，Diagnostic报“Output Degraded—One Vote Lost”）。现场是电液伺服紧急切断阀，20–320 mA档，端子箱轻微渗碱液导致一路输出微短路，模块自保护扛住没跳车，但TMR降级运行。麻烦在：SIL 3外审一周后进场，降级运行拿不到安全证书，保险可能拒赔联锁失效事故。原厂停产，采购RFQ回来“荷兰有New Surplus，空运清关9天”。硬挺到审计？不行。翻太原中心库冷备记录——去年按Last-time-buy建议囤的3806E还在恒温柜密封袋里（标牌完整、施耐德可扫追溯）。顺丰特急6小时到现场，热插拔换完，TriStation里Force Output Test四点标定（4/12/20/21.2 mA），审计日志清干净，外审顺利通过。事后库存策略改死规矩：A类SIS的AO/DO各锁2件New Surplus本地恒温柜，渠道代管再加2件，宁肯资金周转率掉也别赌停机概率。
