描述
产品详情
· 型号：VT-HNC100-1-23 W-08-0-0（物料号R900955334，斜杠分隔写法VT-HNC100-1-23/W-08-0-0）
· 品牌：REXROTH（Bosch Rexroth AG）
· 系列：VT-HNC100数字轴控制器，组件系列“23”（固件/硬件步进，严格来说它只在固件v2.3以上支持Profibus DP的W-08从站配置）
技术参数
| 参数项 | 规格值 | 备注/标准 |
|---|---|---|
| 产品类别 | 数字液压轴控制器（单轴闭环） | 也可驱电驱伺服，VT-HNC100系列 |
| 控制轴数 | 1轴（液压比例阀/伺服阀优先） | 可扩展多轴用HNC100-2/4，本款单槽 |
| 供电电压 | 24 VDC（18–30 V宽压SELV） | 最大功耗约30 W，峰值电流≈4 A启动 |
| 模拟量输入 | 2–4路可配置（±10 V、0–10 V、4–20 mA） | 指令给定+备用反馈，差分或单端 |
| 模拟量输出 | 1–2路（±10 V监视输出） | 阀电流/位置实际值对外监控 |
| 数字I/O | 8路输入+8路输出（NPN/PNP可跳线） | 限位、使能、急停、故障安全硬接线 |

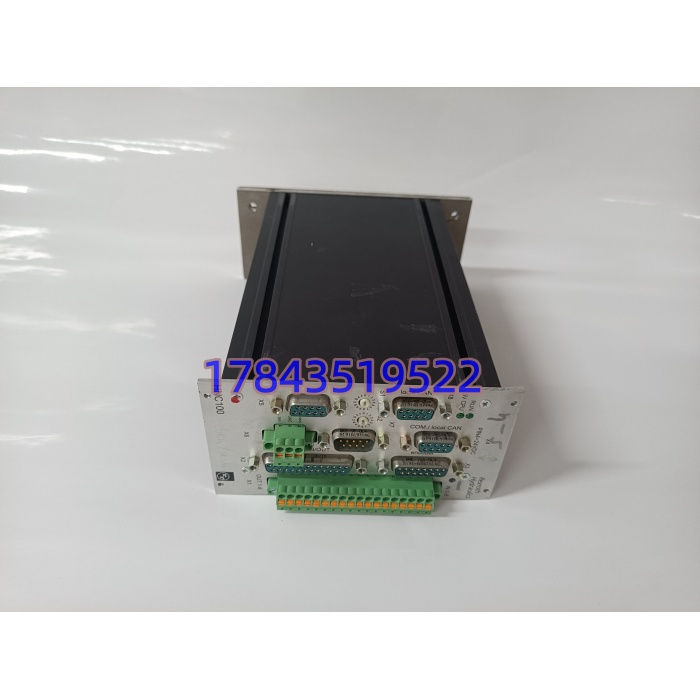

| 现场总线 | Profibus DP Slave，RS-485电气，12 Mbps | 后缀W-08=Profibus DP从站地址拨码盘 |
| 位置反馈 | LVDT/SSI/增量编码器5V 250 kHz/绝对值 | 支持阀芯LVDT及油缸位移传感器 |
| 控制模式 | 位置、速度、压力/力闭环，P/Q切换 | 内置PID、死区补偿、颤振80–400 Hz |

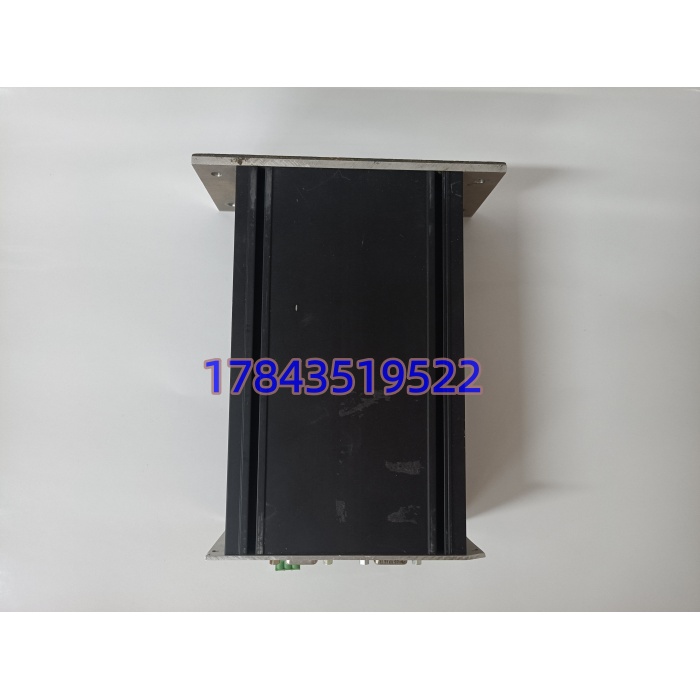

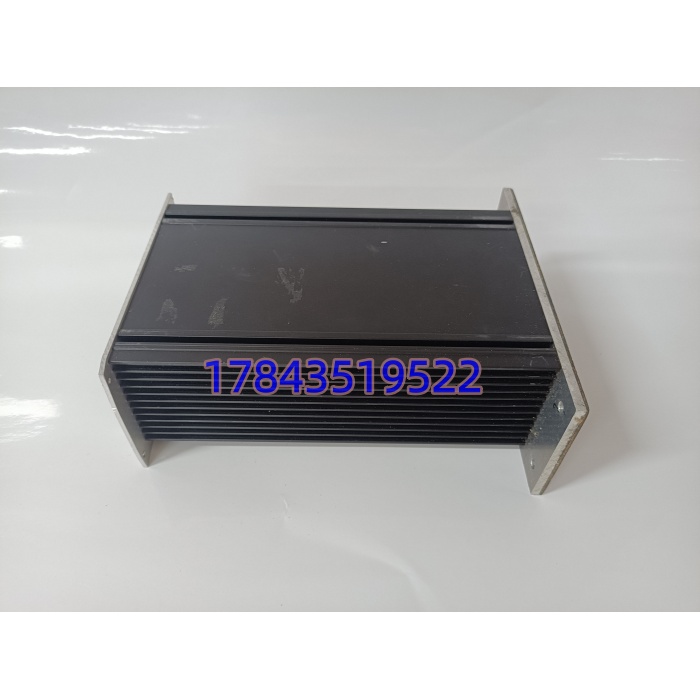

| 安装方式 | 壁挂式金属外壳，防护IP65（IEC 60529） | 非DIN轨，需4颗M4螺钉，约1.5 kg |
| 工作温度 | -10℃至+60℃（柜内/本地散热） | 存储-25~+70℃，湿度≤95%无冷凝 |
| 编程软件 | WIN-PED 6/7 或 IndraWorks调试工具 | 通过前面RS-232或USB连笔记本参数化 |
| 认证 | CE、UL 60947-5-2、RoHS | EMC per EN 61000-6-2/6-4 |
产品介绍
注塑机保压阶段压力飘、换模后液压轴爬行——现场实测发现老模拟放大器温度漂移到±3%指令值，这是采购员在压铸线最不想碰到的夜班停机。VT-HNC100-1-23 W-08-0-0（R900955334）就是力士乐给单轴液压闭环做的数字救火队员，专治模拟电路温漂和抗干扰差。它壁挂在阀站旁（IP65铝壳扛油雾），吃Profibus DP从柜顶PLC拿设定点，内部100 µs控制周期跑PID+LVDT反馈，把4WRPE高频响比例方向阀的阀芯钉在微米级。采购盯交期：国内全新surplus通常现货48小时太原发出（顺丰次日达），德国原厂订新货10–14周起，质保按力士乐原厂12个月（序列号可Bosch Rexroth Service查RMA），拆机备件只做库存应急保7天通电。
商业上“-1-23”里的23是组件硬件步进，比老-1-22多了颤振频率软件可调到400 Hz和DP诊断扩展，现场实测发现换完旧项目通信掉线从每月2次降到零，但组态文件得用WIN-PED v6以上重下参数（老v5不认23系列）。不适合谁？纯电控伺服走Sercos III的别买这W-08款（那是W-03/SERCOS后缀）；柜内DIN导轨装的也别选，这货是壁挂大盒子不是Eurocard插卡；开孔小于140×200 mm的紧凑阀岛罩不住它1.5 kg块头。请以原厂手册为准核对你的Profibus站地址范围和LVDT励磁频率。
替换与升级建议
✅ 直接替换
- VT–1-22 W-08-0-0（R900955333）：机械壁挂尺寸、接线端子排、Profibus DB9口完全一致，WIN-PED参数文件向下兼容（需升到v6读23版）。改动≈断电拆4颗螺钉+插线+拷旧.par文件，30分钟不停线（停机窗口换机），成本溢价约10%为新硬件步进稳性。老22版颤振上限250 Hz，换23版可压阀滞环。
⚠️ 软件兼容（需改配置）
- VT–1-23 W-08-P-0（R900966xxx，Profibus换并行I/O版）：外壳一样但去掉DP芯片，需改PLC侧拆Profibus模块换硬线±10V+8DI/8DO。改动：重新敷设屏蔽双绞线到阀站、改PLC程序删DP从站，约半天停机+工程师站重配，硬件省DP授权费但布线人工贵。
- VT–2-23 W-08-0-0（双轴版）：软件架构通用但机箱变大（双槽宽度），开孔要扩到约280×200 mm且供电需双路24V。改动：切割阀站安装板、重排端子排，只建议在新增第二液压轴时一步到位换，别为了单轴硬塞双轴盒。
❌ 硬件不兼容
- VT–1-23/SERCOS III（W-03后缀）：通信物理层全换（Sercos光口/EtherCAT vs RS-485 DP），PLC主站要换网卡，硬线插上去直接烧DP收发器，只能依赖库存找同W-08款。
- VT-VSPA2-1模拟放大器插卡（DIN轨）：模拟单板无CPU、无闭环算法、安装方式（3U Eurocard vs 壁挂），强行并线会丢LVDT反馈导致全开模冲击，别试。
常见问题解答 (FAQ)
- 这玩意能直接顶老的VT–1-22吗，参数要重调不？
直接机械换，壁挂孔位丝毫不差，Profibus DB9直插；参数用WIN-PED v6从旧22版.par导入后点“升级组件23”，现场实测发现PID不用大动，只把颤振从250提到300 Hz压阀噪，避坑：先U盘备份旧控制器EEPROM再断电。
- 太原这边有现货不，原厂订货等多久？
国内渠道全新surplus通常48小时出库，太原顺丰标快次日达；德国原厂R900955334新货交期2026年常态10–14周（力士乐液压电子交期波动大），急停产线拍国内测过机拆机备件（标“拆机，Win-PED联机OK”），坏了怎么办—12个月原装换新，拆机只保通电7天。
- Profibus DP站地址咋设，W-08啥意思？
W-08代表预装Profibus DP从站固件且带8位数字I/O（实际是板上拨码盘0–126设站址），前面有小拨码轮设地址，要和Step7/TIA里DP从站地址严格一致；经验分享：某个压机项目里地址撞到ET200S导致DP闪红，拨到127做临时测试绕过冲突。
- 能带4WRPEH比例阀和LVDT反馈不？
可以，本机原生驱力士乐4WRPE/4WRPH高频响比例方向阀（±1.2 A连续/±2.5 A峰值），LVDT接口支持2/3线载波或SSI绝对值，严格来说它只在固件v2.3以上支持新型4WRPEH的3线PT100温度反馈，老阀直接插LVDT口就行。
