描述
产品详情
· 型号：57C404C
· 品牌：Reliance Electric（Rockwell Automation 收购后归入 Legacy 产品线）
· 系列：AutoMax Programmable Controller Series
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Reliance Electric 57C404C AutoMax Network Communications / Remote I/O Scanner Module |
| 适用系统 | Reliance AutoMax PLC / DCS 5000 分布式控制系统 |
| 背板供电 | +5 VDC ≈2.5 A，+12 VDC 53 mA，-12 VDC 7.5 mA（由机架背板供给） |
| 通讯协议/速率 | AutoMax 专有确定性串行网络，845 Kbaud |
| 网络接口 | 1× DB9（Network Port，连接远程 I/O 链路），1× DB25（RS-232C Monitor/编程诊断口） |
| 最大网络距离 | 约 3000 ft（914 m），依缆线规格及终端电阻而定 |
| 站址设置 | 前面板 2× 旋转拨码开关（DIP Switch）设定网络节点地址 |

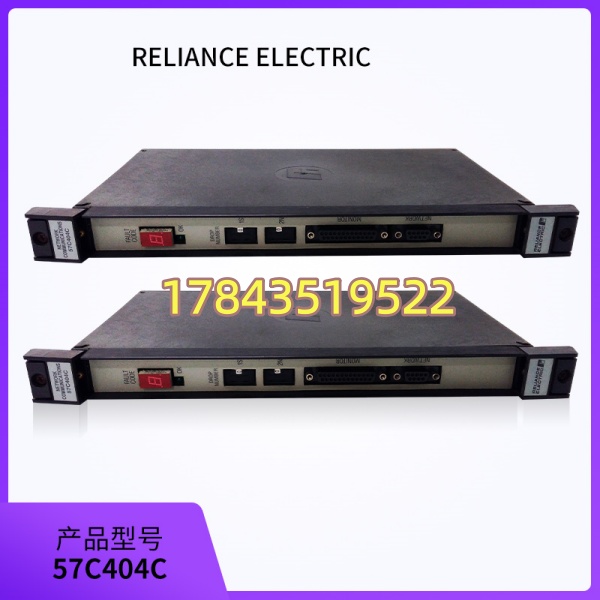

| 状态指示 | 电源 LED + 通讯/错误 LED + 七段数码管故障代码显示 |
| 安装方式 | 标准 AutoMax 单槽位插卡式，直接插入机架 P1/P2 背板插槽 |
| 工作温度 | 0~60℃（典型工业级，部分资料标注储存 -40~85℃） |
| 相对湿度 | 5%~95% RH（无冷凝） |
| 物理尺寸/重量 | 约 111×90×20 mm / 0.11–0.14 kg（各批次略有差异） |
| 安规认证 | UL 508、CSA、CE、FCC Part 15 Class A |
| 生命周期状态 | 已停产（Discontinued），原厂不再供货，市面仅存 NOS（New Old Stock）或翻新版 |
产品介绍
在某条连铸线的 AutoMax 系统里，57C404C 不是普通扩展卡——它是主 CPU 与远端 I/O 机架之间的”神经束”。一旦它挂掉，所有挂在那个网络节点上的 DI/DO/AI 全部失联，产线直接跳停。这块卡负责按 845K 波特率周期性扫描远程机架数据，并通过前面板的拨码和七段码让你在不接笔记本的情况下快速判断”是通讯断链还是地址冲突”，老系统现场排故这点很关键。
严格来说，它只在 AutoMax 平台的固件/硬件版本匹配时即插即用（早期 Rev.A/B 与新批次 Rev.C/D 在某些机架 BIOS 下需注意兼容，换卡时建议核对 PCB 版本丝印）。从供应链角度看，Rockwell 已将其列入 EOL 清单，没有原厂新件，TCO 计算里要把”最后一批渠道货源溢价 + 停机等待成本”算进去——与其赌运气等拆机件，不如现在锁定 1-2 片密封全新或经老化测试的翻新件做冷备，把平均修复时间 MTTR 压到换卡+热启那几分钟。
应用场景与库存策略
AutoMax 通讯扫描模块失效 = 整段远程 I/O 瘫痪。钢厂连铸、电厂输煤、造纸机传动这类产线，一年哪怕只停 4 小时损失就够买十几片备件，别拿”原厂已停产”当不备货的理由。
- 钢铁冶金 — 连铸/轧线 AutoMax 远程 I/O 链路：主轧区 DI/DO/AI 全走 57C404C 管理的子网，非它不可。建议：单机架网络拓扑备 1 件密封冷备件（防静电袋+干燥剂入库），多机架异址建议按 N+1 统筹。
- 火力/生物质电厂 — 输煤/除尘 DCS 5000 系统：设备服役超 15 年，采购交期不可控（基本靠碰渠道库存）。建议：纳入 ABC-C 类战略备件，由可信供应商代管或签回购协议防呆滞。
- 造纸/浆粕 — 传动分部控制柜：高温高湿环境加速电解老化。建议：每 3-5 年做一次同型号轮换上机验证（Rotate-to-test），避免库存件放十年后也坏。
- 水泥/矿山 — 老线延寿阶段：计划整体升级前过渡期使用。建议：只购 NOS 或经负载老化测试的翻新件，拒收氧化引脚/无标签散件。
真实案例：南方某 200 万吨级钢厂，连铸机 AutoMax 系统左侧远程 I/O 机架突然报”Node Lost”。排查半天锁定 57C404C 七段码显示通讯超时——拔下看背板金手指已有轻微氧化发黑（现场湿度大+常年未拔插）。原厂早停产，采购到处询价等了 11 天寄来一片翻新版才恢复，产线停机损失估算超六位数。事后他们按我的建议直接锁了两片全新密封库存，轮流做年度上机验证。教训就一条：EOL 通讯卡，宁可放着吃灰尘也别等坏了再满世界找。
常见问题解答 (FAQ)
Q1：57C404C 现在还有新件吗？交期怎样？
原厂已停产（Discontinued），Rockwell 不供货。目前渠道仅有 New Old Stock（NOS/全新未拆）和经过测试翻新版，交期视库存 1-15 工作日不等，建议提前询源锁定。
Q2：停产了还要不要做 Last-Time-Buy（最后采购）？
要。它是 AutoMax 网络通讯的单点故障源，无 pin-to-pin 现代替代。按贵司 AutoMax 机架数量×网络节点数，至少备 1 件/节点或 N+1 总量做战略囤货，计入 5-7 年延寿周期。
Q3：57C404C 能和 57C404（无后缀 C）互相替换吗？需要留意什么？
外形接口一致，但严格来说需核对 PCB Revision（Rev.A/B/C/D）与 AutoMax 处理器机架固件版本的兼容性——曾碰到旧机架插新版 C 需更新系统 PROM 才认的情况。替换前记录原模块丝印版本，换完观察七段码是否正常进入 Run 状态。
Q4：买翻新品/拆机件怎么避坑？
要求卖家提供：(a) 上电背板电流测试记录；(b) 七段 LED 自检正常截图/视频；(c) 金手指无氧化、电容无鼓包照片。拒收无测试报告的”裸板”，避免买到暗病件变成二次呆滞。
