描述
产品详情

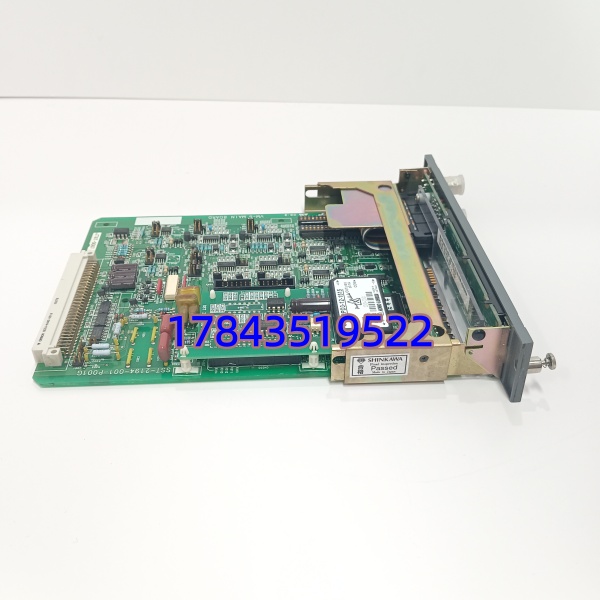

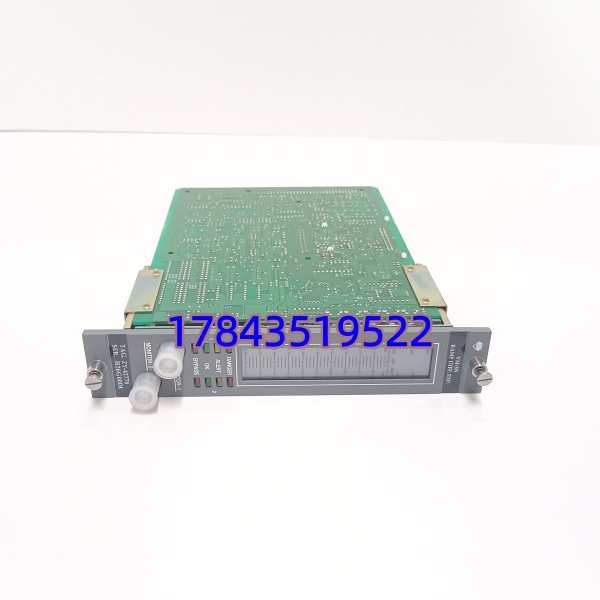

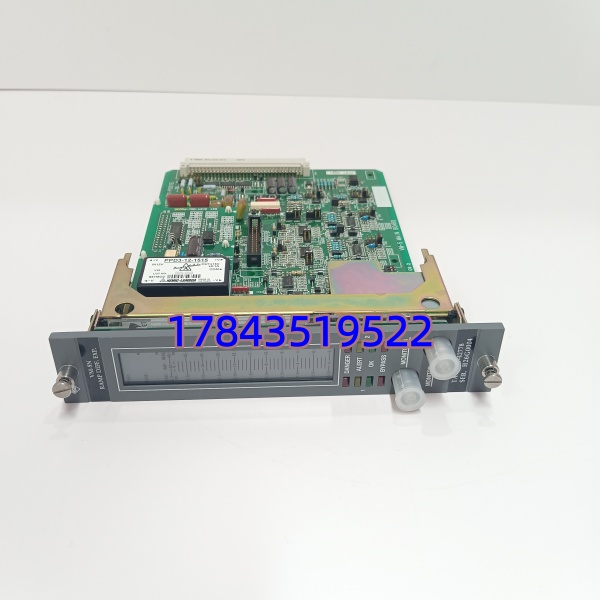

· 型号：VM-5N（SST-2194-001-P001G）
· 品牌：Shinkawa (新川電機)
· 系列：VM 系列 — 电涡流探头前置放大器
技术参数
| 参数项 | 规格值 |
|---|---|
| Shinkawa 型号 | VM-5N |
| 订货/图纸号 | SST-2194-001-P001G（G 常为版本/校准标记，依项目略有差异） |
| 产品类型 | 电涡流(Proximity)探头前置放大器 / Signal Conditioner |
| 适配传感器 | Shinkawa PR-9000 / PR-9200 系列电涡流探头 + 延长电缆（Ø5mm / Ø8mm / Ø11mm，依量程选配） |
| 输入 | 同轴 RF 输入（接延伸电缆末端 BNC/SMA——依具体端子形式），探头标称阻抗 ~50Ω 调谐 |
| 输出信号 | 直流电压 0–10 V DC（间隙/振动直流分量）及/或 4–20 mA（可内部跳线或 DIP 开关选择），负载能力 ≥500Ω(电压) / ≤600Ω(电流) |
| 供电电源 | 典型 ±15 V DC（双电源）或 +24 V DC 单电源——以模块侧面标签为准，VM-5N 有两种子型号，误接会烧 |
| 灵敏度 | 依配探头量程：例 8V/mm（200mV/mil 近似）对应 2mm 线性量程输出 0–8V，具体见配套 Calibration Sheet |
| 线性量程 | 依探头：通常 2 mm（Ø5mm 探头）/ 4 mm（Ø8mm）/ 8 mm（Ø11mm），输出满量程对应线性区 |
| 频率响应 | DC～10 kHz（±3 dB，交流分量/动态振动可通过后续 TSI 模块或外接滤波器分离） |
| 线性度误差 | ≤ ±1% F.S.（@ 23℃），温度漂移 ≤ ±0.05% F.S./℃ |
| 工作环境 | 工作 -10～+60℃（推荐机柜内 ≤+50℃），5–95% RH 非凝露 |
| 安装形式 | 标准前置器安装板（Shinkawa VM 系列 DIN 轨夹或螺柱固定），尺寸约 40×80×110 mm（依外壳变体） |
| 校准/标定 | 每块原厂带 Individual Calibration Certificate（给出零点/满度电压对应间隙值），替换时建议核对原标定曲线 |
| 兼容性注意 | 仅配 Shinkawa PR 系列探头；Bently Nevada 3300 系列探头/前置器系统阻抗不匹配，禁止交叉混用 |
| 备注 | VM-5N 是 VM-5 改进版（N=New），EMC 与温漂改善，可替老 VM-5 但需确认电源跳线位置一致 |
产品介绍
汽机 TSI 系统里前置器最容易当”通用件”乱买——新川 VM-5N 跟本特利 3300 前置器外观像但线圈阻抗、输出斜率完全不同，混用轴振值会飘或满偏。现场实测 VM-5N 比老 VM-5 在高频振动分量衰减和抗共模干扰上明显好些，某 600MW 机组将老 VM-5 整体换成 VM-5N 后，高频气流激振引起的间隙电压微漂移从 ±0.12V 缩到 ±0.04V（同探头不变），对轴位移报警阈值余度有帮助。
采购死扣三点：①确认现网探头是 Shinkawa PR 系列（看探头铭牌 PR-9200-xxx 字样），不是 Bently 3300；②核对旧 VM-5N 侧面标签供电标称是 ±15V 还是 +24V 单电源——买错电源规格插上可能烧或上电无输出；③要求附带单体标定证书(Calibration Sheet)，替换时按证书零点/满度核对间隙电压，别只比”亮灯就行”。市面基本靠库存新或测好拆机（新川部分型号已转 Phase-out），无第三方替代。
替换与升级建议
✅ 直接替换
- 同型号 VM-5N SST-2194-001-P001G（含同版本 G 后缀）：硬件完全等同。断电拆下→按原跳线设供电/输出模式→插入新件→上电测 Gap Voltage（典型轴面间隙对应 9–11V 依量程，例 2mm 量程中点≈5V）→与拆前读数比对 ±5% 内即 OK。工作量≈接线核对＋间隙电压校验（10–15min）。
- VM-5（老版）←→ VM-5N 互换：VM-5N 可替 VM-5（N 版向后兼容），反向 VM-5 替 VM-5N 也可以但 EMC 性能降。注意两者电源跳线位置可能微调——拆前拍照记录 DIP Switch / 短接线位置必做。
⚠️ 软件兼容（需重新标定/核对量程）
- VM-5N 配不同量程探头（如原 Ø5mm 2mm 量程换 Ø8mm 4mm 量程探头+前置器成套）：VM-5N 本体可沿用但灵敏度系数（mV/μm）不同，TSI 机柜内后续 VM-2000/VM-3000 监测模块需相应修改 Gap / Dynamic Range 参数并重新做静态校验曲线，属正常维护流程不是不兼容。
❌ 硬件不兼容
- Bently Nevada 3300 / 330500 系列前置器：物理安装尺寸近似但探头驱动频率、线圈阻抗、输出斜率不同——混用将导致测量值非线性或饱和，严禁交叉替用。
- 非电涡流 TSI 前置器（如加速度/速度拾振器放大器）：信号类型不同，不适用。
新川部分 VM/PR 老系列进入 Legacy，无第三方直接替代。建议按前置器安装架数 1:1 备一块同型号库存。整机改造可考虑升级新川最新 TVS/TVI 系列数字 TSI，但需同步换探头+延伸电缆+机柜模块。
常见问题解答 (FAQ)
Q1：我这探头是 Bently 3300 系列 8mm 能配 VM-5N 吗？
不能。Bently 3300 探头阻抗曲线与新川 PR 系列不同，VM-5N 输出会非线性甚至满偏。必须成套使用：Shinkawa PR 探头 + 延伸电缆 + VM-5N 前置器。混用是 TSI 最常见翻车原因。
Q2：换完新前置器间隙电压(Gap Voltage)差很多正常吗？
先核对：①探头是否同型号同量程（Ø5/Ø8/Ø11mm & 线性范围）；②VM-5N 输出跳线（0–10V vs 4–20mA）与原一致；③轴实际位置没变前提下，新件读数与旧件相差应 <±5%。超差多查探头根部间隙是否被动过或延伸电缆接头氧化——用新川标定证书上 Zero Gap / Full Scale 电压值做静态校验。
Q3：VM-5N 和 VM-5 外观一样，跳线设错会怎样？
电源跳线设错（如 ±15V 版插 +24V 单电源输入或反接 ± 极）可能致无输出甚至损坏模块。拆前务必拍 DIP Switch / 短接线照片，新件严格按原设置复原。输出模式（电压/电流）设错只是读数不对不伤件，改回来重测即可。
Q4：买拆机件怎么验好坏？
要求：①清晰新川原标签含 VM-5N + SST-2194-001-P001G + S/N；②附带单体标定证书扫描件；③上电加模拟探头等效电容网络（或接原探头对空气）测输出间隙电压在标称范围且随金属片靠近单调变化。无标定证书拒绝入库。
Q5：交期和质保通常怎样？原厂还能订吗？
部分区域 VM-5N 仍有生产或 New Surplus，全新原包询 4–8 周；库存新/测好拆机通常 1–5 工作日。正规渠道给 6–12 个月质保（含上电测试+标定曲线复印件）。原厂 Calibration Certificate 及 JIS/CE 标记可向授权代理索取。
