描述
产品详情

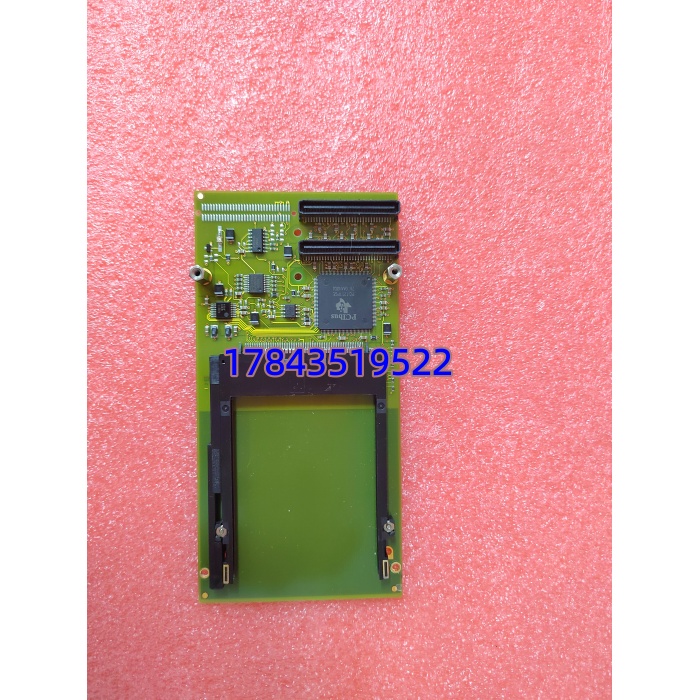

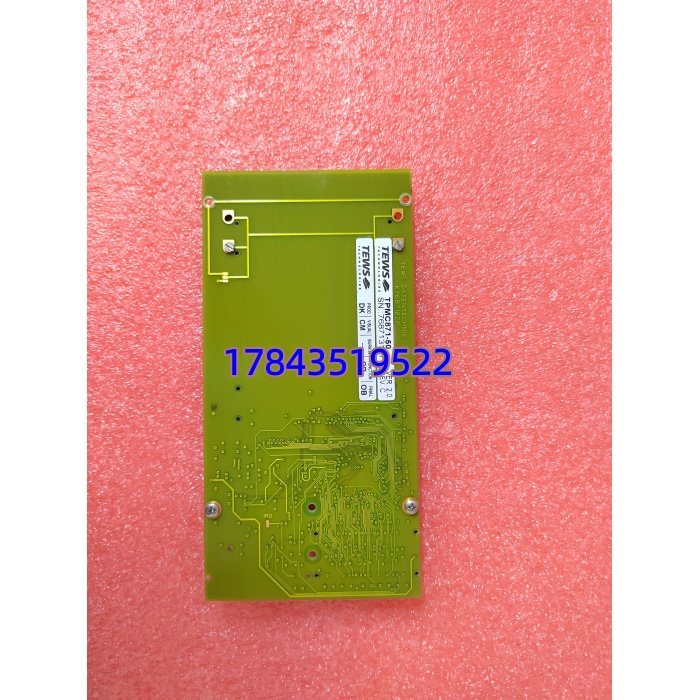

· 型号：TPMC871-50（等价 GE VMIPMC-871-50 / Abaco PMC-871-50，Techway 现持产线）
· 品牌：Techway（继承 GE Embedded Systems / Abaco Systems PMC 家族；旧板常激光印 GE Fanuc / VMIPMC-871-50）
· 系列：TPMC871 — Dual 10/100Base-TX Ethernet PMC Module (IEEE 1386.1)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Techway TPMC871-50 Dual-Port 10/100Base-TX Ethernet PMC (PCI Mezzanine Card) |
| 关联旧型号 | GE Fanuc VMIPMC-871-50 / Abaco Systems PMC-871-50 / Radstone TPMC871-50（功能全同，BIOS/Option ROM 版本微差可互换） |
| 适用宿主 | VME SBC（GE V7768/V7794、Abaco MVME5500/6100、Kontron VMIC 77xx 等）或 cPCI SBC 带 PMC 扩展槽 |
| 总线标准 | PCI 2.2 Target / IEEE 1386.1 PMC — 32-bit 33 MHz（兼容 66 MHz 背板） |
| 网络控制器 | Intel 82559ER Fast Ethernet MAC+PHY（或 82550 兼容——只支持 10/100 非 Gigabit） |
| 以太网端口 | 2×Independent 10/100Base-TX，RJ45 经 PMC 前面板引出（依 carrier 可转 rear I/O） |
| 支持帧 | IEEE 802.3 / 802.3u，VLAN Tagging（部分驱动支持），Full Duplex Flow Control |
| 引导 ROM | 可选 Boot PROM socket（部分批次无焊装——确认你现机有无网络 Boot 需求如 PXE/BOOTP） |
| 状态指示 | 每端口 Link/Act LED（黄/绿），板上 Power LED |
| 驱动支持 | VxWorks END driver(ti82559 / lnPci)、Linux kernel 2.4+ (e100/eepro100)、Windows CE/XPe/XP Embedded |
| 电气 | +3.3V / +5V 由 PMC 插槽供给（典型功耗 ≤ 3.5 W） |
| 工作温度 | 商业 0~+70℃（宽温 -40~+85℃ 为 -W 或 -EXT 后缀版，确认你现机标签） |
| 存储温度 | -40 ~ +85℃ |
| 相对湿度 | 5%~95% 非凝露 |
| 尺寸(约) | 74 × 149 mm（标准 PMC 单宽） |
| 重量(约) | 0.08~0.12 kg |
| MTBF | > 200,000 h（厂商典型 Telcordia SR-332） |
产品介绍
（A 场景痛点切入）在某核电辅助系统老 VME 站碰过一回：V7768 SBC 本身双 GbE 口一作控制网一作维护网，但控制网因早期设计走隔离 VLAN 需物理独立第二网卡——工程靠 PMC 槽插 -50 做第二网段。运行第 9 年梅雨季端口 B Link 灯不亮、驱动报 “No Carrier”——量 RJ45 中心针到 PHY 发现雷击感应串入打坏变压器中心抽头，模块功能丧失但 SBC 主 CPU 没事。它挂掉=控制网断链(SCADA 部分 PV 变”?”)，虽不跳车但调度”黑窗”不合符 NERC/电网考核——老 VME 架构很多仍靠此类 PMC 补口数。
Techway 继承的原 GE IP / Abaco PMC-871 系列已入 EOL/LTB，-50 全新原装靠尾货偶现交期不稳（6~16 周或需确认库存）。按 ABC 分类若用于关键控制网/SCADA 上联属 A 类——建议按每 3~4 块在线 PMC 以太网模块备 1 件经测冷备（含记录宿主机驱动版本/Boot ROM 需求），TCO 持有几百欧，无第二网段致 SCADA 断链影响调度考核或需改线临时跳接浪费人力。
应用场景与库存策略
故障后果：宿主机失去第二以太网段→SCADA 上联/维护网中断（主控制网若走 SBC 自带口不受影响），常见于老 VME/cPCI 架构需 >2 物理网段隔离（控制/管理/MES）、或 SBC 自带网口不足补 PMC 扩展。
- 老 VME 控制站（GE V7768/V7794、Abaco MVME 系列）需双物理隔离网段→ 建议按在线 PMC 以太网模块数每 3~4 块备 1 件经测冷备件（密封防静电袋保存），每 2 年上电点检插空闲 PMC 槽或借停机窗确认双 Link LED 亮、驱动枚举正常。
- 核电/水电辅机 cPCI 系统（单 SBC + PMC 扩展做调度数据网接入）→ 非它不可（SBC 本体网口已占 MMS/GOOSE）→ 建议关键站按在线 SBC 数 20%~33% 池化持有或确认供应商 VMI。
- 老厂延寿无升级预算（VxWorks 5.4/5.5 老内核 eepro100 驱动）→ 新 GigE PMC 虽物理兼容但持买 （82559ER 广泛支持老内核），勿盲目升千兆 PMC 致 VxWorks BSP 需重移植。
- 注意 Boot PROM 版：若原装置靠此 PMC 网络启动(BOOTP/PXE from PMC)，需确认备件带 Boot ROM 或原 SLOT 已禁用网络启倚——混用无 ROM 版可能报 “Boot Device Not Found” 需改 BIOS 启动顺序。
真实案例：西北某 330MW 水电辅机 VME 柜（GE V7768-320 + 做二网段接调度数据网接入路由器）。运行第 8 年雷雨季端口 A 遇感应过压 PHY 死锁——调度数据网中断（主控制网 OK 工艺未停但不符调度连续监视要求）。库房无 P代理 尾货调欧洲 3 周起。临时从已停试机台拆件救急恢复，调度数据网断联 18h 写异常报告报备。事后业主按 2 台 VME 经测 冷备集中保管+建立 SBC BIOS/Boot Order 配置归档——再未因此断链。
