描述
产品详情

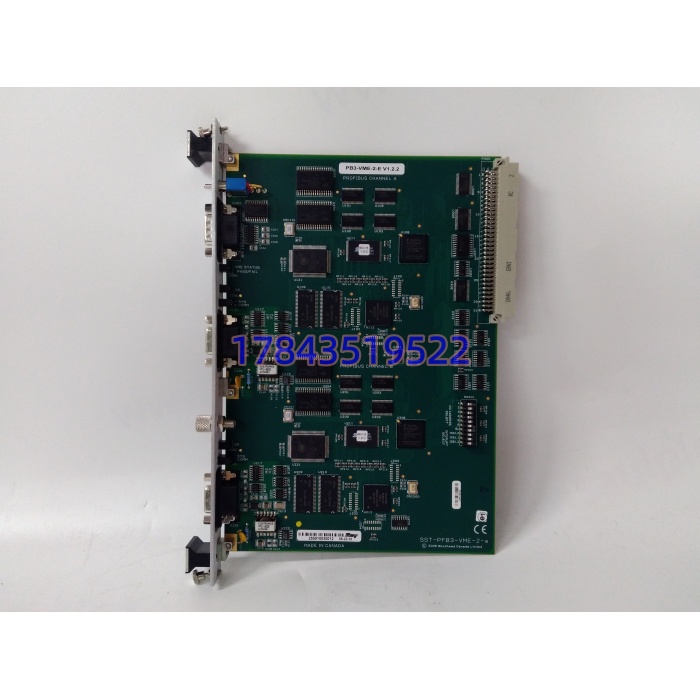

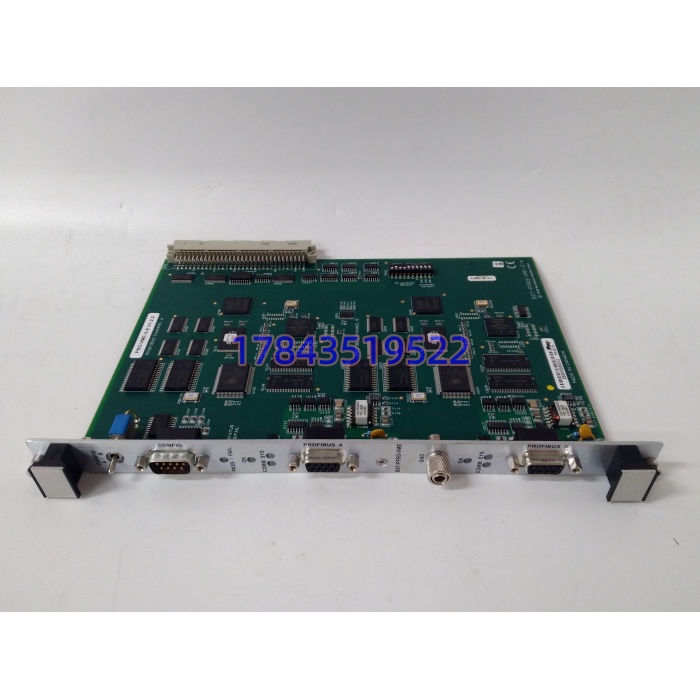

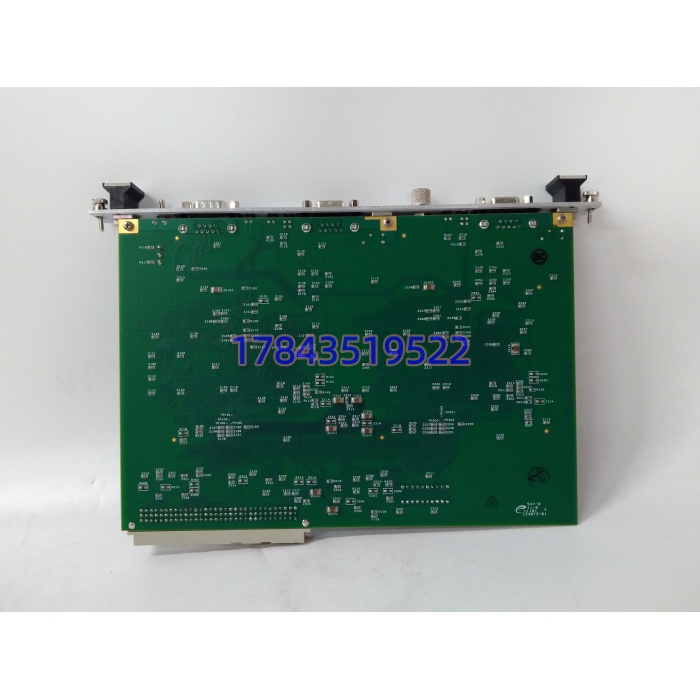

· 型号：SST-PFB3-VME-2-E（PB3-VME-2-E）
· 品牌：SST / Woodhead（Molex）
· 系列：SST Profibus PFB3-VME 双通道扫描器
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | SST-PFB3-VME-2-E（基础型 SST-PFB3-VME-2，单通道兄为 SST-PFB3-VME-1） |
| 总线形态 | VME64 单槽 6U（233×160mm），A16/A24/A32，D08/D16/D32 |
| Profibus 口 | 2×独立 D-SUB9 母座，RS485，通道间光电隔离（典型 1500~2500VAC） |
| 协议栈 | DP-V0 / DP-V1 Class1&2 Master，单通道可主从并发（以固件载包为准） |
| 波特率 | 9.6k / 19.2k / 93.75k / 187.5k / 500k / 1.5M / 3M / 6M / 12M 自适应 |
| 每口容量 | 最大 122（SST 标称）/126（DP 规范上限）从站，244 入/244 出字节循环映射 |
| 板载资源 | 每通道 512KB 循环 RAM + 512KB Flash 固件/配置；独立通道协处理器 |
| VME 资源 | 可配 16MB 内存窗，IRQ1-7 DIP 选，双口 RAM 映射 |
| 服务口 | 前面板 RS232 D-SUB9，灌固件/离线编辑网络 |
| 供电 | VME P1/P2 背板 +5VDC，典型 0.8~1.2A；部分版感 24V 辅助 |
| 指示 | 每通道 OK/COMM/FAULT 双色 LED 组 + VME 访问灯 |
| 配置软件 | SST Profibus Configuration Tool，GSD 导入，VxWorks/Linux 驱动库 |
| 工作温度 | 0~+60℃（标准）；-E 尾标宽温版标 -40~+85℃ 依实物标签 |
| 防护 | IP20 机箱内，RS485 短路钳位，反极性锁，EN61000 A 类 |
| 认证 | CE / UL Class I Div2 / RoHS（依批次） |
| 生命周期 | SST 原厂线随 Woodhead 整合进 Emerson 后按停产备件处理，BOL 偶发释放 |
产品介绍
从 B 技术定位切：这块卡干的是”协议卸载”的脏活——VME 主机跑 VxWorks 或 Linux RT，要是自己轮询两路 Profibus DP 126 从站，CPU 周期被中断啃掉三成；SST 把 SPC3 级协处理器焊在卡上，主机只在 DPRAM 里读映射好的 PDO，像访内存一样访现场。严格来说，SST-PFB3-VME-2-E 的 “-E” 在库存商嘴里有时被等同于”宽温增强”，但原厂文档里 E 尾标在不同批次可能只是电气筛选档而非温度档，买前拍标签看”Operating Temp”那行，别信标题写宽温就当 -40 用。某个冶金连铸机项目里碰过，标准版标 0~60℃ 的卡装进电气室夏天下午柜内 67℃，通道 B 每隔几小时丢一次令牌，换 E 版后稳——但那张 E 版标签实写 -25~+70℃，不是 -40。
它的供应链价值在”VME 老机架不敢迁，但 Profibus 从站越挂越多”的夹缝。TCO 算一笔：一台纸机传动柜 MVME 主机带 Rexroth 伺服 40 轴，重迁到 CX5020+Profinet 要改全部 FBD 轴控块和 GSD 重绑，工程师月人天比两张 SST 卡贵十倍；而 PFB3-VME-2-E 插进去，主机侧只改 DPRAM 偏移量。所以在线 VME 机架挂 Profibus 的，归 A 类，同型号在线每 2 槽备 1 张同尾标冷备，固件载包（V1.2.2 级常见）光盘归档——换卡不刷同版固件，GSD 偏移对不上会让轴控 PID 拿到错字节。
应用场景与库存策略
Profibus 扫描卡最阴的故障：VME 主机不报卡死，但通道 A 令牌丢失后自动恢复，SOE 里没有”卡故障”只有”从站掉线”，老师傅查一周发现是扫描卡协处理器温漂，不是现场电缆。
- 冶金连铸/热轧传动：MVME 主机+多轴 Rexroth 伺服，非它不可因 DPRAM 映射和老轴控 FBD 绑死。建议在线每机架备 1 张同 -E 尾标冷备，固件同版刷好再封库。
- 汽车拧紧线：VME 工控机收多品牌拧紧控制器 Profibus 从站，双通道分运动网/质量网。建议 A 类 Last-time-buy 2 张封库，DIP IRQ 设置拍照存档。
- 水电厂辅机 VME 数采：老 GE Fanuc VME 收智能变送 DP 从站。建议备 1 张周转不拆封。
- 航天地面联试台：VME 实时机桥接设备 DP 诊断字。建议供应商 VMI 代管 1 张，72h 直达。
- 备件商混发高发：采购规范强制附”正面 SST 激光标+PB3-VME-2-E 刻字+D-SUB9 口无弯针+固件屏显版”，收货先对再签。
真实案例：2019 年东北某汽车发动机厂，缸盖线 VME 主机配 SST-PFB3-VME-2-E 收 18 把 Atlas 拧紧轴，通道 A 某夜开始每 20 分钟丢一次令牌，主机侧只记”轴 7 通信中断 800ms 自恢复”，质量系统没报警。三班倒查电缆、查终端电阻、查从站固件，耗了两天；最后把卡拔下来看通道 A OK 灯慢闪，换张同版冷备卡（提前刷 V1.2.2+同 GSD 偏移）插回，DIP IRQ 按存档照片拨，一次点亮。事后把”VME 通信卡固件版本+DPRAM 偏移表”写进 CM 配置库，PM 工单加：每半年拔卡通电挂空网络看令牌保持时间。库存从 0 张提到 1 张，采购单把”SST-PFB3-VME-2-E 非 裸版”写死。
