描述
产品详情
· 型号：3BSC690076R5
· 品牌：SCHROFF（nVent）/ ABB OEM定制件
· 系列：ABB Advant / Procontic T200 / AC400 系统配套安装机架或底板组件
规格参数
- 产品型号：3BSC690076R5
- 制造商：SCHROFF（nVent），ABB 定制 OEM 编号
- 产品类别：模块安装机架 / I/O 底板（Backplane / Subrack Assembly）
- 适用系统：ABB Advant OCS AC400、Procontic T200 系列远程 I/O 站或小型控制站
- 槽位数量：典型 6 槽（依具体批次可能为 4/8 槽，以实物为准，多用于 ABB 专用模块插接）
- 总线类型：ABB 定制内部并行/串行通信总线（集成于背板 PCB，非标准 VME/PCI）
- 电源分配：背板分配 DC 24V/5V（来自插入的专用电源模块），供各槽位模块取电
- 安装方式：19英寸机柜安装 或 DIN 导轨安装（依具体变体，多数为柜内固定式）
- 材质：优质冷轧钢板/铝制导轨，表面环氧粉末涂层 RAL 7035 浅灰
- 防护等级：IP20（须装于电控柜内）
- 工作温度：0～+55℃（工业级，以原系统环境要求为准）
- 存储温度：-25～+70℃
- 抗震等级：符合 IEC 61587-1DL4（工业 4 区）
- EMC 特性：内置接地排，金属壳体提供基础屏蔽
- 重量：约 3～8 kg（依槽位数及是否含背板，空机架较轻）
- 兼容模块：仅适配对应 ABB Advant/T200 系列专用电源、CPU、DI/DO/AI/AO 模块（非通用 VME 卡）
产品介绍

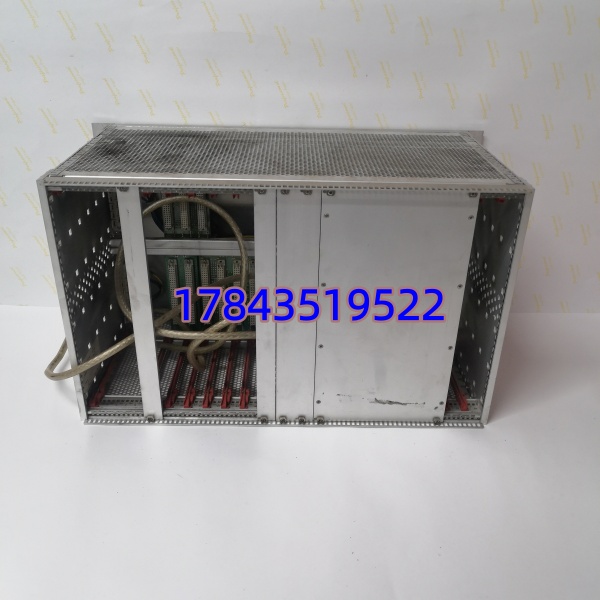

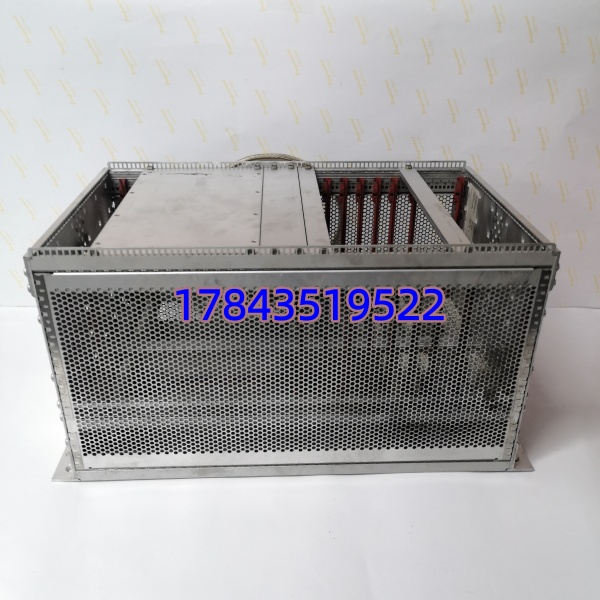

3BSC690076R5 是 ABB 委托 SCHROFF 定制的控制模块安装机架/底板组件，用于 ABB Advant Controller AC400 或 Procontic T200 系列。它不光是个铁架子——真正的价值在背部那块 PCB 背板：负责把系统电源模块输出的电压分配到每个槽位，同时通过定制总线把 CPU 和各 I/O 模块连起来。模块往槽里一插，机械定位+电气接触一次完成。
坦白说这就是典型的”不坏没人管，一坏全线趴窝”的老系统物理骨架。新项目早不用这套了，现在买的基本都是 MRO 替换——老 Advant 站底板插座氧化、簧片疲劳导致模块时通时断，换整块机架是最直接的修法。有一点要注意：SCHROFF 给 ABB 做的底板不是通用 VME 背板，别拿标准 VME 卡往里插，物理接口和电气定义都不对。
应用场景与行业案例
痛点切入：
我遇到过化工厂 Advant AC400 远程 I/O 站，运行中 DI 点随机跳变。查半天发现是老底板插座簧片氧化造成接触电阻变大，模块插拔几次暂时恢复但隔两周又犯。最终方案是整换 3BSC690076R5——把所有模块拔下、插新底板，彻底根治。这种间歇性接触故障在现场最难查，底板老化常被忽视。
典型场景：
- 电厂辅网 Advant AC400 远程 I/O——老机组保留原架构，底板是唯一物理载体
- 造纸/石化老线 Procontic T200 控制站——停产多年，底板氧化需 MRO 备件续命
- 旧装置扩容受限时的整站保留——不改造只换坏件，底板属高优先级备件
- 博物馆级老设备维护——欧洲进口产线带 ABB 定制 SCHROFF 机架，国内难找替代品
真实案例：
西北某炼油厂重整装置，一套 1998 年投运的 Advant AC400 控制站。某次大修后恢复供电，三个 AI 模块交替报通讯故障，摇一摇模块灯就恢复正常。仪表工以为是模块坏，连换两块一样。我让他把 3BSC690076R5 底板拆出来看——背板插座金手指区域有明显氧化暗斑。订了块拆机测试 OK 的 3BSC690076R5，旧模块逐一迁移过去，上电全站绿灯，再没出过接触报警。老师傅说”干了二十年第一次主动换底板，原来底板也会老”。
