产品详情

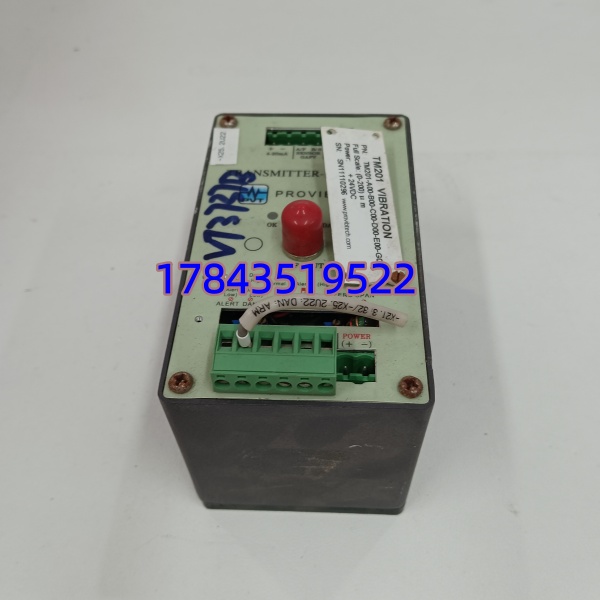

· 型号：TM201-A00-B00-C00-D00-E00-G00
· 品牌：PROVIBTECH（ProvibTech / 派利斯）
· 系列：TM200 系列单通道轴振动变送保护表（内置前置器功能）
规格参数
- 产品全称：PROVIBTECH TM201 单通道轴振动变送保护表（内置前置器）
- 适用探头：TM0180 系列电涡流传感器（5mm/8mm/11mm 探头 + 延伸电缆），内置 -24V DC 恒流源激励
- 测量参数：径向轴振动位移峰峰值（Peak-Peak），典型量程 0–200μm 或 0–500μm 可标定（以 8mm 探头为例线性范围 0.25–2.25mm）
- 频率响应：标准 2–5000 Hz（±3dB），低频选项 0.5–100 Hz（用于水轮机摆度/偏心）
- 线性误差：＜1% FS（25℃），温度系数 ＜0.1% FS/℃
- 供电电源：22–30 V DC（≤100mA）或 90–220 V AC（40–60Hz，≤50mA，依选型而定，A00 通常为 DC 24V 版本，需核对）
- 模拟量输出：4–20 mA 有源（可驱动 ≤750Ω），可选 1–5 V（输出阻抗 250Ω）
- 缓冲输出：BUF OUT 同轴接口，原始动态信号直通（灵敏度同探头，输出阻抗 ＜500Ω，传输 ≤300m）
- 报警继电器：2 组隔离 SPDT（Alert + Danger），容量 2A/220V AC 或 2A/24V DC（阻性），报警点 0–100% FS 可调，延时可设
- 控制接口：面板报警复位键，远程 RESET 及 BYPASS 端子
- 状态指示：LED — 绿（OK/电源）、黄（Alert）、红（Danger）
- 安装方式：G00 = 35mm DIN 导轨安装（部分版本可选盘装），配安装夹
- 工作温度：-25～+65℃（部分资料标 -40～+85℃，以铭牌为准），存储 -40～+100℃
- 相对湿度：10%～90% RH（非凝露）
- 防护等级：IP54（模块本体），IP65（带密封罩选件，依具体配置）
- 抗干扰：符合 IEC 61000-4工业 EMC 标准，通道间及电源/信号光电隔离
- 标准符合：API 670第 4 版（机械保护监测推荐）
产品介绍
TM201 是 ProvibTech 对标本特利 3300 前置器+监测器组合的国产化替代方案。它把前置放大器、-24V 激励源、振动算法和报警继电器全做在一块表里，直接接涡流探头就能出 4–20mA 送 DCS，同时本地提供 Alert/Danger 继电器做硬接线跳闸或声光报警，省掉独立前置器和监测机架。
坦白讲，这东西在老厂改造里很实用——原来用本特利 3300 前置器+Rack 的，想简化布线或只监测单点轴振，换 TM201 可以直接利用原有探头和延伸电缆（8mm 探头典型灵敏度 7.87mV/μm 或 200mV/mil 需匹配），不用动现场一次元件。有一点要注意：报警设定值单位是”百分比满量程”而非直接位移值，初次投运必须用测微台做静态标定再设报警点，别凭经验填数。
应用场景与行业案例
我在现场最烦的是”振动值飘但不知道是探头松还是表坏了”。TM201 有 BUF OUT 缓冲端子，拿示波器碰一下就能看原始动态波形——如果波形干净只是 4–20mA 偏移，大概率是标定或零点漂移；如果缓冲输出也乱，先查探头间隙电压（静态负直流应在 -7~-12V 典型范围）。这比盲猜省很多时间。
典型场景：
- 火电/燃机汽轮机 #1～#7 轴承轴振动监测——单点监测直接进 DCS，省机架费用，API 670合规
- 压缩机组（空分/化肥/炼油）——与 TM0180 探头配合监测径向振动，Alert 接光字牌 Danger 接 ESD 跳闸
- 水轮机导轴承摆度测量——选低频版本（B00/C01 代码区分，确认选型），测低频大位移
- 老机组本特利 3300 前置器退役简化——保留探头换 TM201，减少柜内空间占用
真实案例：
南方某自备电厂 #3 机大修后开机，DEH 上 #2 瓦 Y 向轴振数值异常偏高（显示 180μm 实际手测约 60μm）。原用本特利 3300 前置器，查半天发现前置器老化零点漂移。库房有块 -A00（同探头匹配 8mm/延伸电缆 5m），断电拆前置器→装 导轨→接 A/P/B/S/COM→上电调间隙电压至 -10V→标定满量程 500μm pp→设 Alert=254μm Danger=375μm→DCS 回显正常。从拆旧到正常监测不到 40 分钟。老师傅说：”这玩意儿就是给不想再扩机架的人准备的。”
常见问题解答 (FAQ)
A：探头和延伸电缆不用换（TM0180 兼容本特利 3300 系列 8mm/5mm 探头，确认灵敏度匹配：通常 7.87mV/μm 或 200mV/mil）。 内置前置器功能，取代前置器+监测卡组合。注意原系统如果是 3300 机架多通道集中监测，换 意味着该测点脱离机架独立运行，DCS 需另行接线接收 4–20mA。
Q2：供电是 24V DC 还是 AC？A00 后缀代表什么？
A：A00 通常为 24V DC 供电版本（22–30V DC），Bxx/Cxx 等代码对应 AC 供电或特殊选项，采购时务必核对现场电源。误把 DC 版接 220V AC 会直接烧毁。
Q3：G00 后缀是导轨安装还是盘装？
A：G00 一般是 35mm DIN 导轨安装（带卡扣）。如需盘嵌装（面板开孔 92×45mm 左右）通常是 G01 代码，买前确认柜门开孔情况。
Q4：缓冲输出 BUF OUT 有什么用？怎么接？
A：BUF OUT 是同轴接口（BNC 或接线端子依版本），输出未经处理的交流振动分量，幅值比例同探头灵敏度。接便携式测振仪或示波器可做现场诊断——比如区分是真正轴振大还是探头松动、电磁干扰。这是判断”真振动还是假信号”的关键手段。
Q5：报警继电器是保持型还是自动复归？
A：默认报警触发后闭锁（Latch），需按面板 RESET 键或给 REMOTE RESET 端子脉冲复位；Danger 通常可设自动复归或保持，具体看拨码/DIP 开关或内部菜单设定。投运前一定测试复位逻辑，避免跳机后无法复位影响开机。
Q6：如何鉴别全新与翻新版？
A：看三点——①壳体激光印字清晰无重影，序列号与合格证一致；②端子镀层光亮无氧化烧蚀痕迹（继电器输出端子尤甚）；③缓冲输出 BNC/端子无插拔磨损痕迹，原厂塑封或静电袋完整。市场上少量拆机件流通，买时问清是否带静态标定报告。
