产品详情

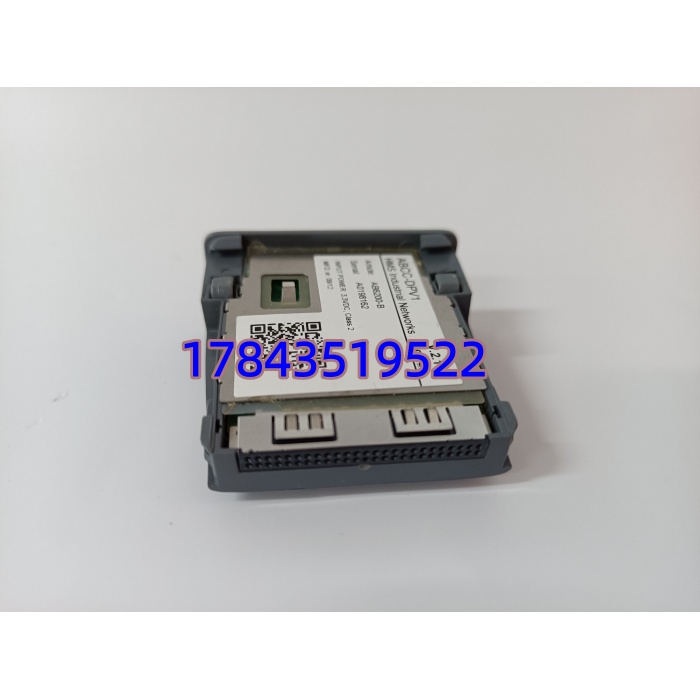

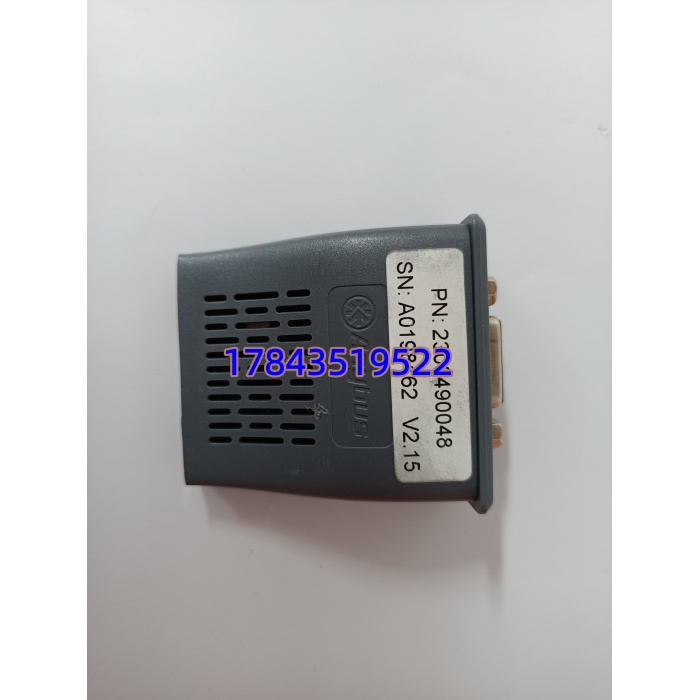

· 型号：ABCC-DPV1（Anybus CompactCom PROFIBUS DP-V1 模块）
· 品牌：HMS Networks（Anybus by HMS）
· 系列：Anybus CompactCom 40 (CC40) — PROFIBUS DP-V1 Slave Interface
规格参数

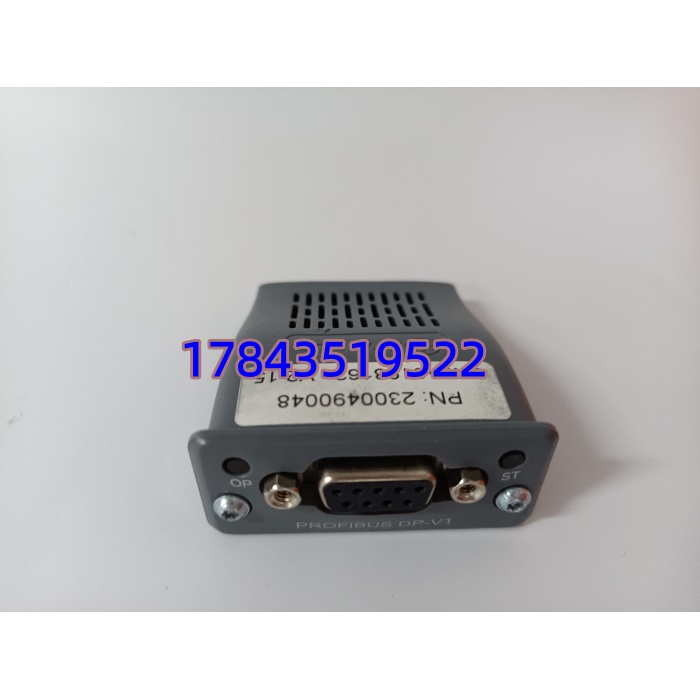

| 参数项 | 规格值 |
|---|---|
| 产品全称 | HMS Anybus CompactCom 40 – PROFIBUS DP-V1 Slave Network Interface Module (ABCC-DPV1) |
| 制造商 | HMS Industrial Networks AB（瑞典，HMS Networks） |
| 市场标识/订单码 | ABCC-DPV1；部分目录标 0403-001 或列入 ABCC-40 系列选配件，宿主设备 OEM 订时嵌此模块 |
| 适用宿主 | 任何带 Anybus CompactCom 40 插槽的设备（如 Danfoss FC302+Option Card MCB114、ABB ACS880 PROFIBUS 选件、Lenze/Sew 等 OEM 智能驱动器的 PROFIBUS 接口卡多基于此模块） |
| 协议支持 | PROFIBUS DP-V0 / DP-V1 (Class 1 MS0/MS1, Class 2 诊断)，符合 EN 50170 / IEC 61784-1 |
| 波特率 | 自动侦测 9.6 kbps ～ 12 Mbps（PROFIBUS 标准），缺省 12M 或依 GSD 组态 |
| 总线接口 | 1× DB9 Female (IEC 61158-2 Pin 3=A Data+, Pin 8=B Data-)，可选第二口直通（部分版本） |
| 终端电阻 | 板上 SMD 跳线或 DIP 选通 220Ω 终端电阻（仅总线末端激活） |
| 组态文件 | 标准 GSD / GSDML 文件（V1.x / V5.x 依版本）供 Step7 / TIA Portal / PCS 7 导入 |
| 过程数据 | 典型最大 I/O 244 Byte In + 244 Byte Out（DP-V1 从站，依宿主设备 CompactCom 固件限制） |
| 诊断 | 模块 LED (BF/SD/RUN) + 通过 DP-V1 从站诊断槽回传扩展错误帧 |
| 供电方式 | 由 CompactCom 宿主背板供给 3.3V/5V DC（典型 <300mW），自身无外供 |
| 安装形式 | 插于宿主设备 CompactCom 40 插槽（通常随 OEM 选件卡一起供货），锁定杆固定 |
| 工作温度 | -25℃ ～ +70℃（模块级），存储 -40℃ ～ +85℃；湿度 5–95% RH 无凝露 |
| 认证 | CE / cULus / RoHS / REACH；PROFIBUS 国际组织认证 (PI Certified) |
| 生命周期 | Anybus CompactCom 40 系列 HMS 仍 Active；ABCC-DPV1 随宿主 OEM 选件卡供应，单独采购多匹配原设备选件号 |
产品介绍
（E 维护者视角切入）现场实测发现一类典型故障：某化工厂 ABB ACS880 驱动柜配原厂 PROFIBUS 选件卡（内嵌 ABCC-DPV1 模块芯片组），运行第七年秋天 BF（总线故障）灯闪红——查是柜内变频器整流桥谐波耦合进 PROFIBUS 屏蔽层致波形畸变超过抖动容限，重做屏蔽端接地+终端电阻校正恢复。（这里提醒：PROFIBUS 掉线 80% 是线缆/接地不是模块本身，但模块 DB9 口静电打坏或内部 PHY ASIC 老化也会致永久 BF。）这模块无机械运动几乎不坏，但若它挂了整台设备从 PROFIBUS 网络消失——S7 主站报”Slave Not Reachable”，工艺回路可能切手动或联锁。因各 OEM（ABB/Danfoss/Siemens/Gefran 等）PROFIBUS 选件卡内部多封装此 ABCC-DPV1 核心，单独买裸 HMS 模块极少（通常买 OEM 原厂选件卡），除非你们做 OEM 设备维修或保有原厂拆机选件卡可单独替换内部模块。
严格来说 是 CompactCom 40 插件不是独立网关——大多数最终用户采购的是 OEM 原厂 PROFIBUS 接口卡/选件板（如 ABB NPBA-12、Danfoss MCB 114、Siemens 7KM9300 等），其内部核心即 。若您问的是 OEM 设备的 PROFIBUS 选件卡建议告诉我具体设备品牌型号我能转写。按 ABC 分：若为 OEM 设备 PROFIBUS 卡属 B 类关键慢动件——建议按装置 PROFIBUS 节点数 N 备 N+1 或最低 1 件冷备（买 OEM 原厂选件卡而非裸 HMS 模块）。若确为替换 CompactCom 宿主板上的裸模块按 1:1 备裸模块（极少需求）。
应用场景与库存策略
生产线变频驱动/智能仪表通过 PROFIBUS DP-V1 接入 S7 DCS——（或封装它的 OEM 选件卡）是从站物理接口，它故障表现为本站全点掉线(Slave Not Accessible)，S7 主站报 BF 或”DP 从站丢失”。而部分老 OEM 选件卡原厂交期 8–14 周或已 EOL，紧急调不到是新项目典型痛点。
- 过程行业变频传动（ABB ACS880+NPBA-12 / Danfoss FC302+MCB114 / Siemens G120+CU240 含 PROFIBUS 选件）—每 PROFIBUS 节点 1 张 OEM 选件卡（内嵌 ）→ 非它不可因各厂选件卡专有插槽定义，裸 HMS 模块不单独零售给用户 → 建议按装置内 PROFIBUS 节点数 N，备对应 OEM 原厂选件卡 N+1 冷备（最低 1 件），跨同型号设备可共用。
- OEM 设备制造商自有 CompactCom 40 宿主板维修—如你们自行生产带 CC40 槽位的控制板且原留有备件 → 可单备 裸模块（需确认 HMS 允许单独销售批次），建议按宿主板数量 N+1。
- 老线延寿（早期 PROFIBUS 接口卡 EOL）—若原 OEM 卡停产（如老 Siemens Simovert MasterDrives CBX 板），评估升新版选件卡或第三方 PROFIBUS 网关替代，不建议盲觅拆机裸 （版本固件可能不匹配宿主 Bootloader）。
- 防呆：确认您要的是 OEM 原厂 PROFIBUS 选件卡（如 ABB NPBA-12 3BHE004737R105 等）还是裸 HMS 模块——绝大多数终端用户采购选件卡，买裸模块无宿主插槽用不了变呆滞。
真实案例：北方某氯碱厂整流机组 18 台 ABB ACS880 通过 NPBA-12 PROFIBUS 卡连 S7-400。运行第五年秋检做 DP 网络扫描发现 #11 柜 BF 灯常红不闪——折下 NPBA-12 看 模块 DB9 口有电弧斑（柜内直流 690V 瞬间接入屏蔽层感应），模块物理损坏。库房按”传动备件只备功率模块”思维没备通讯卡，原厂询 NPBA-12 交期 10 周。最后从停用技改线拆了块同型号顶替。事后按建议追补两块 NPBA-12 原厂密封存（全厂 18 台按 N+1=19 理论但资金只批 2 块轮换），年度点检加查 PROFIBUS 屏蔽层单端接地质量。千块级选件卡备件挡的是整台整流柜从网络消失触发工艺扰动。
