产品详情

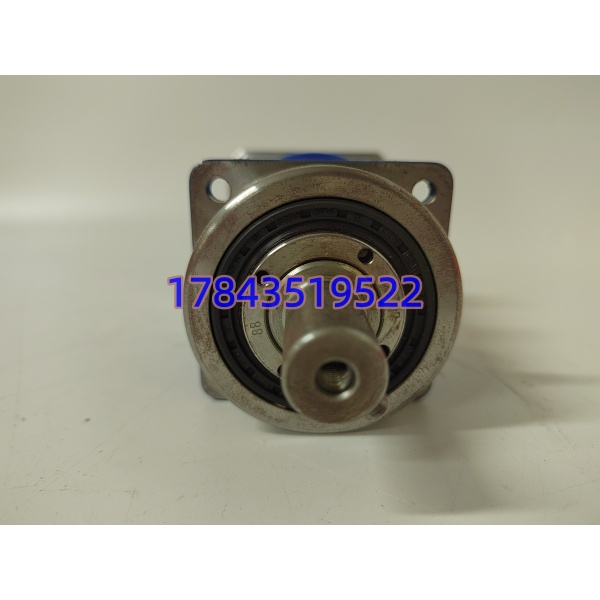

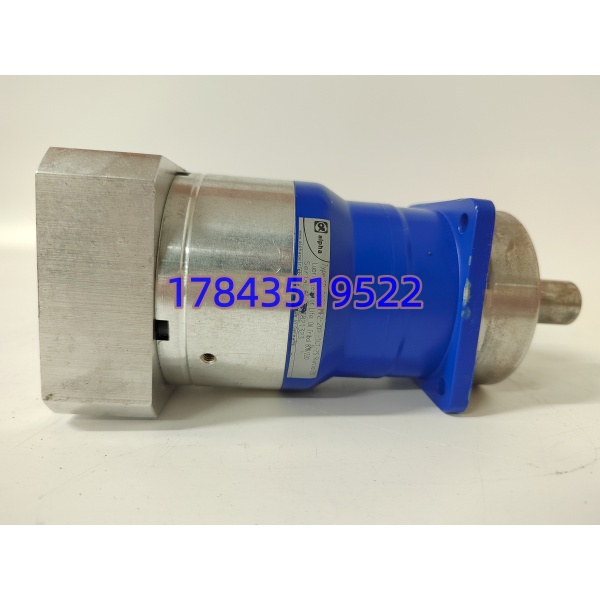

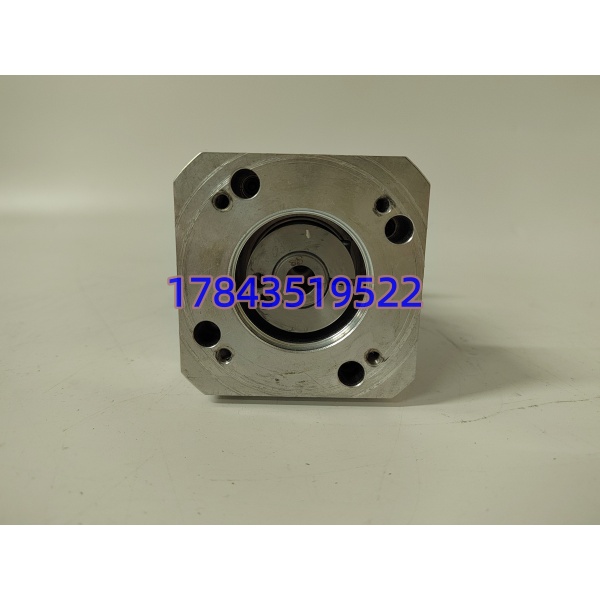

· 型号：SP060S-MF2-20-1C1-2S（行业通称 ALPHA SP060S-MF2-20-1C1-2S）
· 品牌：ALPHA（德国Alpha Getriebe，现属Wittenstein Alpha体系；国内流通多为Alpha精密行星减速机）
· 系列：SP060S / MF2系列（高动态精密行星减速机，二级传动）
规格参数
- 完整型号：ALPHA SP060S-MF2-20-1C1-2S
- 产品类型：精密伺服行星齿轮减速机（Planetary Gearbox），非PLC/驱动器
- 框架尺寸：SP060S = 60 mm方形法兰（近似NEMA23，安装面约60×60 mm）
- 传动级数：MF2 = 二级行星传动（2-stage），斜齿设计
- 减速比：20:1（标称20，二级传动实现，单级通常为3–10，二级拼出20）
- 代码解析：1C1 = 输入侧适配标准伺服法兰（通常圆法兰+键槽输入轴，兼容松下/安川/西门子60 mm伺服），2S = 输出侧单轴（solid shaft，实心键槽输出轴），需核对/以原厂手册为准
- 额定输出扭矩：约38 N·m（连续），最大/加速扭矩约57 N·m（峰值短时），部分资料记20 N·m连续需核对/以原厂手册为准
- 回程间隙（ backlash）：≤1 arcmin（高精度MF版，典型0.5–1 arcmin），低间隙版可到≤3 arcmin需核对/以原厂手册为准
- 效率：二级总效约94%（单级97–98%），斜齿传动低噪声
- 输入转速：最高输入4400 rpm（连续），短时更高，输出转速=输入/20
- 机械结构：20CrMnTi合金钢渗碳淬火HRC60磨齿，满滚针行星轮轴承，一体式行星架+输出轴
- 润滑与密封：出厂终身合成油润滑（PG220级），双面油封，IP65防护（防尘+防喷水），支持任意安装方向
- 环境：工作-25至+70 ℃（存储-40至+80），湿度5–95%无冷凝
- 适配电机：60 mm法兰伺服（松下MINAS A6/A5 60框、安川Σ-7/Σ-V 60框、西门子1FL6 60框等），输入轴径典型6 mm或配合电机轴径需核对/以原厂手册为准
- 安装：输入端法兰盘4×M4/M5孔，输出端实心键槽轴（通常φ10或φ14需核对），配锁紧盘或胀套固定
- 寿命/MTBF：>20 kh运行（额定负载，终身润滑免维护），需核对/以原厂手册为准
- 认证：CE，RoHS，需核对/以原厂手册为准是否带ATEX
产品介绍
SP060S-MF2-20-1C1-2S是ALPHA（Alpha Getriebe/Wittenstein Alpha系）60 mm法兰精密行星减速机，MF2二级斜齿，20:1减速。它不是控制卡，是伺服电机和负载之间的机械变速箱：高速低扭进，低速高扭出，回程间隙压到1角分内，专干高精度定位。斜齿比直齿安静，满滚针行星轮扛径向/轴向冲击，IP65壳子里终身油，装好就不用管润滑。国内工厂老线用松下/安川60框伺服带XYZ滑台、转盘、小负载机械臂，这货就夹在电机和丝杠联轴器之间。
和国产杂牌行星比，Alpha的齿形修缘和热处理稳，跑10万次启停背隙不暴涨，适合频繁正反转的拾放机。和谐波比，它扛更大径向力（丝杠预压反力），便宜也皮实。我在现场遇到过，3C贴片机X轴国产减速机背隙从1 arcmin漂到8 arcmin，元件偏移0.15 mm，换Alpha 同规格，标定完CPK拉回来，不用改机械接口。
应用场景与行业案例
痛点切入：拾放机或转盘定位飘，±0.1 mm变±0.3 mm，NG率涨。国产减速机跑仨月背隙炸了，伺服增益怎么调都抖。粉尘油雾环境，开式齿轮卡死，丝杠预压径向力把柔性联轴器扯歪。非计划停机换整轴，备件不对法兰孔距对不上。
典型场景：
- 3C电子组装：贴片机/点胶机X-Y龙门，-MF2-20-1C1-2S夹在60框伺服和滚珠丝杠间，20:1把3000 rpm电机转成150 rpm丝杠，≤1 arcmin背隙保±0.02 mm重复定位，非它不可因为60 mm法兰原厂适配松下/安川，换国产要改输入法兰。
- 包装机间歇转盘：六工位药片泡罩机，二级20:1减速带凸轮分割器，斜齿低冲击，MF2高动态启停0.3 s，普通蜗轮蜗杆太慢还回程大。
- 协作机器人小臂关节：Alpha 做肘/腕关节减速，扛径向力（末端夹具重力），终身油不用维护，谐波怕冲击碎柔轮。
- 激光打标/小型CNC：Z轴丝杆传动，伺服60框+ 20:1，IP65防切削液喷溅，实心键槽输出直接锁丝杠螺母座。
真实案例：去年在太原边上一处电表组装线，SCARA机械臂X轴凌晨1点开始打偏，吸嘴抓壳体偏0.2 mm，整班NG。爬上机台摸伺服电机后，发现原装Alpha -MF2-20-1C1-2S背隙手感明显超5 arcmin（运行8万小时后滚针磨损）。库房有拆机测试OK的同型号（输入法兰孔距60×60，键槽轴φ10），断伺服使能（防负载滑落），松4颗M5法兰螺钉+输出轴锁紧套，拔旧减速机（电机不动，输入耦合套还在电机轴上），新块套进电机轴（6 mm键槽对齐），法兰对角紧到规定扭矩，重做输出端胀套，上电后只做了反向间隙补偿（参数里填实测0.8 arcmin），不用重标原点。15分钟恢复0.02 mm重复定位，当班NG品从1200降到15。老实说，那晚要是硬换国产60框行星，孔距虽一样但输入轴径或键槽深不同，得重车联轴器，至少停线两小时。
常见问题解答 (FAQ)
- 这是PLC模块还是减速机？是精密行星减速机，纯机械传动件，不是电子卡/伺服驱动器。装在伺服电机和负载（丝杠/转盘/齿轮）之间，把转速降、扭矩升。型号里是60 mm法兰Alpha系列，MF2-20是二级20:1，1C1-2S是输入适配标准伺服法兰+实心输出轴。别当1747-L552或5SHY4045L0006，物理上是铝+钢块，重约2 kg。
- 能热插拔或在线换吗？机械件没有热插拔说法。换减速机必须：停轴→断伺服使能→机械松开法兰螺钉+输出轴锁紧（胀套/键），轴向拔出旧，新块套进电机输入轴（键对齐，别敲输入轴伤编码器），法兰对角紧到扭矩（通常4–6 N·m M5，需核对/以原厂手册为准），输出端重锁。有一点要注意：换完必须重测反向间隙补偿值，旧背隙和新块不同，不改DCS/伺服参数会定位飘。
- 停产/替代方案？Alpha原厂现归Wittenstein Alpha，老标逐步被new alpha LP+/SP+系列替代。官方路径：同尺寸新代（如alpha LP+ 060 MF2 20:1），安装界面通常兼容（60 mm法兰不变），但输入轴长/键槽深可能微调，需核电机轴伸尺寸。备件替换用同型号拆机测试件最稳，齿隙测过≤1 arcmin就能用。国产替代（新松/APEX 60框 20:1）法兰兼容但背隙和长期寿命差一截，临时顶岗可以，长期跑高精度别换。
- 换减速机会丢伺服程序或原点？不会。逻辑在PLC/伺服驱动器里，减速机是纯机械传动比。换完后原点传感器还在负载侧，通常不用重校原点，除非你动了编码器耦合（比如拆了电机）。有一点要注意：如果原系统做了反向间隙补偿（如松下Pr0.16、安川Pn20B），新块背隙不同，要在驱动器里更新补偿值，不然定位偏半个背隙。
- 成色与防伪怎么鉴别？全新原厂盒+Alpha标贴，法兰面无安装压痕，输入轴键槽锋利无磕碰，油封无渗漏痕。拆机件看法兰螺钉孔：有压痕和轻微扩孔说明跑过负载；手转输入轴（输出锁死）：应感均匀阻力+二级减速比手感，反驱输出轴听行星轮有无“咔啦”旷量，新块几乎无声，背隙>3 arcmin说明磨损。上测试台：输入额定转速测温升+噪音频谱，Alpha斜齿运行<65 dB(A)，有金属撞击声就是滚针缺油或齿打坏。
- 安装有什么坑？输入轴必须轻推入电机轴（键对齐），绝不能用锤敲法兰强迫进，会打碎行星架轴承和编码器码盘。法兰螺钉对角分三次紧到扭矩，过紧会变形箱体导致卡滞。输出轴锁紧用原厂胀套或键+止动螺钉，别只靠键传大扭矩，径向/轴向力要由减速机壳体法兰扛，别让伺服电机轴吃径向力（电机会报过载或编码器漂移）。我在现场遇到过，安装工把丝杠径向反力全压在电机轴伸上，跑一周电机轴承响，减速机没事但伺服废了。
