描述
产品详情

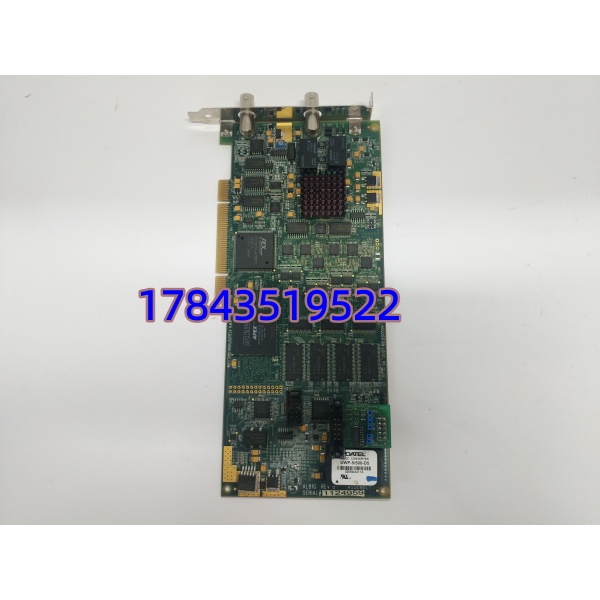

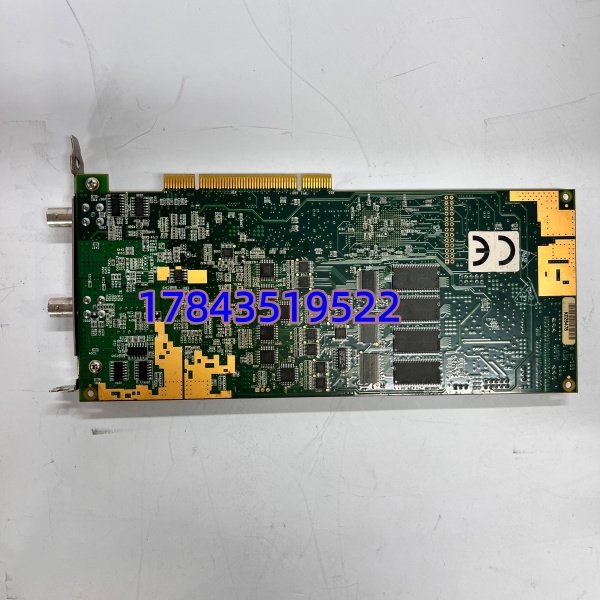

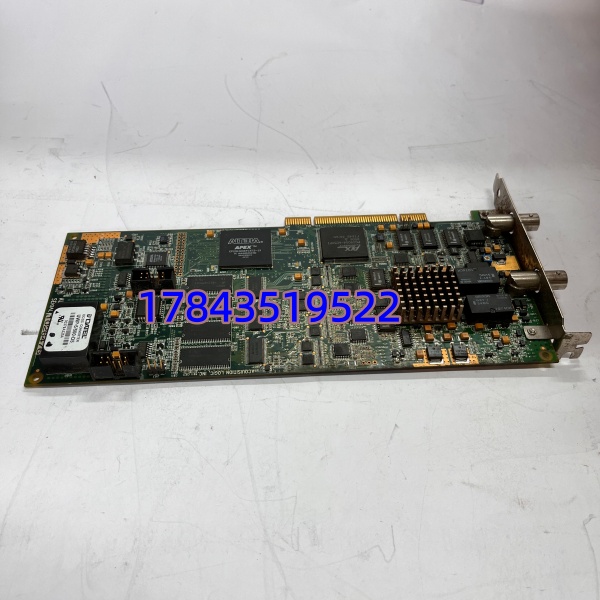

· 型号：AL81G（具体料号后缀依版本，以实物铭牌为准）
· 品牌：Acquisition Logic（现属 UTEX Scientific Instruments）
· 系列：OKOS AL8xGTE 系列 — 单通道高速 A/D 数字化仪板卡
规格参数
- 产品类型：单通道高速 A/D 数字化仪（Digitizer），插 PC 内 PCI 或 PCI Express x1 槽
- 模拟输入通道：1 通道，BNC 同轴接口，DC 耦合
- 最高采样率：1 GSa/s（1GS/s），可选降速 500MS/s、250MS/s、100MS/s 等
- 分辨率：8 bit（256 电平）
- 模拟输入带宽：DC ～ 350MHz（典型，-3dB）
- 输入阻抗：50Ω（标准，部分版本可选 1MΩ//15pF——核对版本）
- 输入电压范围：125mV / 250mV / 500mV / 1Vpp 软件可选（对应 8bit 满量程）
- 板载采集内存：标配 64M Samples，可选 256M Samples 或更高（依子型号）
- 触发方式：信号阈值触发、预触发/后触发、外部 BNC TTL 触发、软件触发、编码器触发
- 板载 DSP：x2/x4 插值、可编程峰值检测、偏移/增益校正
- 总线接口：PCI 32bit/33MHz 或 PCIe x1（依版本，早期多为 PCI），支持 PCI Master Mode + DMA（Scatter/Gather）
- 峰值传输率：PCI 突发 ≈133MB/s，足够在采集同时卸载数据
- 供电：由 PCI/PCIe 槽取电（+5V 2.0A / +3.3V 4.5A / ±12V 少量），典型总功耗 <15W
- 状态指示：板载 LED（PWR / ARM / TRIG / BUSY 等视批次）
- 配套软件：AL.NET API / Driver，支持 C/C++、C#、VB、LabVIEW（Windows）
- 工作温度：0～+50℃（工业级版本 0～+60℃，以铭牌为准）
- 尺寸：标准半长 PCI 卡 ≈237×107mm（PCIe 版略异）
- 认证：CE（以具体批次为准）
产品介绍
AL81G 是 Acquisition Logic 出的 GHz 级高速数字化仪，设计目标是抓纳秒级瞬态波形——最典型是超声无损检测（UT/PAUT）、雷达脉冲、冲击振动。它不像普通 16bit 温度采集卡追求直流精度，而是用 1GS/s 高采样率+深内存抓快变信号，然后通过 PCI/PCIe DMA 直接搬进 PC 内存，CPU 占用很低。组态靠厂商 AL.NET SDK 或 LabVIEW VIs，板卡本身无独立配置文件。
坦白讲，这东西在工业 DCS 柜里见不到，基本是实验室或 NDT 检测台里的宝贝。常见故障模式是 PCI 金手指氧化导致 PC 不识别，或 BNC 口因反复插拔内芯松动。有一点要注意：确认你工控机还有可用 PCI/PCIe 槽且 BIOS 未关 legacy PCI 解码，新主板很多已砍掉原生 PCI，强行转接桥可能不兼容。另外早期 PCI 版和 PCIe 版驱动不同，换卡前先核版本。
应用场景与行业案例
我在 NDT 实验室见过超声相控阵系统开机报”AL81G not found”，量 PCI 槽供电正常，金手指橡皮擦拭重插后识别——这种卡常年插在工控机里，机房湿度波动大时金手指氧化很常见，先别急着判死刑。
典型场景：
- 超声无损检测（UT/PAUT）：抓探头回波纳秒级波形，非它不可因普通 DAQ 采样率差两个数量级根本看不到
- 瞬态冲击/爆破试验：记录 μs 级压力或加速度脉冲，板载深内存支持预触发存波形
- 雷达/激光测距研发：高速脉冲信号数字化，配合外部触发做单次捕获
真实案例：某第三方检测公司相控阵探伤仪（基于 AL81G + 工控机），现场突然报”Digitizer board missing”，重启暂好但三天后彻底不认。拆出见 PCI 金手指有灰垢氧化层，清洁重插仍不亮 RUN 灯——最终换 AL81G 后系统恢复正常。事后查是工控机散热风道倒灌金属粉尘导致金手指微短路慢慢劣化。那台设备若等原厂调货要两周，客户产线停检损失不小，好在库房有一块测好的备件。
