描述
产品详情

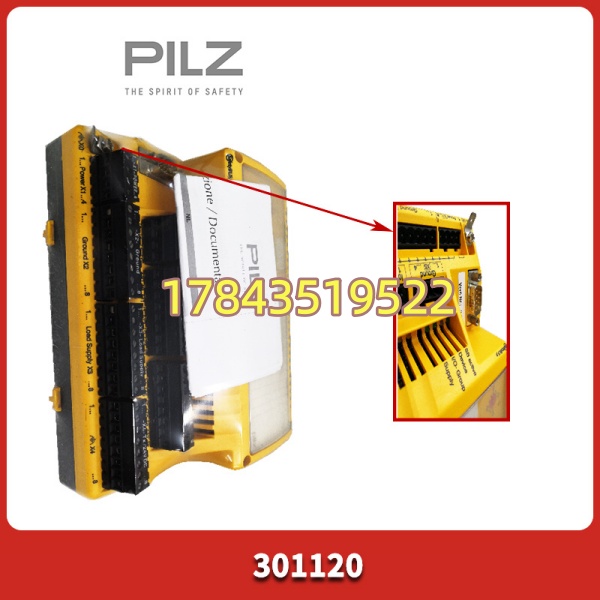

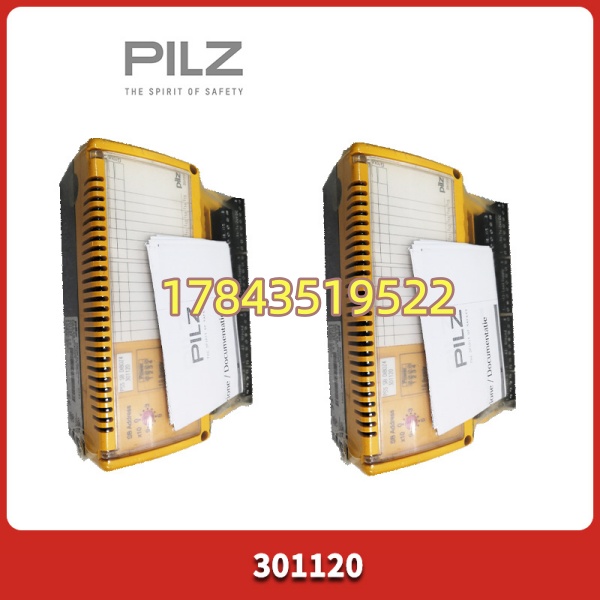

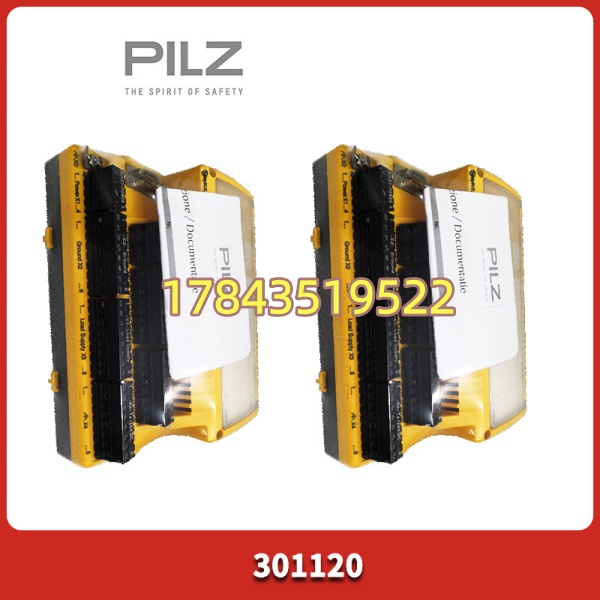

· 型号：301120（PNOZ X1 24V DC）
· 品牌：PILZ（Pilz GmbH & Co. KG，德国）
· 系列：PNOZ X — PNOZ X1 Safety Relay
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 订货号 | 301120 | PNOZ X1 base, 24V DC version |
| 品牌/系列 | PILZ PNOZ X Series — PNOZ X1 | 经典机电安全继电器 |
| 供电电压 | 24 V DC（允许 ±15%~±20%，依手册） | 功耗 ≈2W |
| 安全输入 | S11-S12 / S21-S22，支持单通道或双通道（cross-short detect） | 可设 START/RESTART 模式 |
| 安全输出触点 | 2 × NO（常开），强制导向继电器（Force-Guided） | 额定 6A@230VAC / 2.5~6A@24VDC（AC-15/DC-13） |
| 辅助输出触点 | 1 × NC（非安全，状态反馈） | — |
| 复位方式 | 手动复位（通过复位端子/按钮）或自动复位（跳线选择） | — |
| 响应时间（脱扣） | ≤ 20 ms（典型值，安全回路断开→输出释放） | — |
| 接通时间（上电→Ready） | ≤ 300 ms（典型值） | — |
| 触点寿命（机械） | ≈ 10⁷ 次操作 | 电气寿命依负载 |
| 端子类型 | 螺钉端子（固定式） | 导线 0.25–2.5 mm²（AWG 24–12） |
| 安装方式 | 35mm DIN 导轨（EN 60715 TH35） | 卡扣安装 |
| 外壳尺寸 | 22.5(W) × 87(H) × 121(D) mm | 标准 PNOZ X 窄体 |
| 防护等级 | IP40（外壳）/ IP20（端子，安装后） | — |
| 认证/标准 | CE、cULus Listed、TÜV、CCC、EAC｜EN ISO 13849-1 Cat.3 PL d｜IEC 62061 SIL 2｜EN 60204-1｜EN 954-1 | 符合 Machinery Directive |
| 工作温度 | -10 ～ +55 ℃（部分资料 -25～+55℃ 依版本） | 储存 -25～+85℃ |
| 状态指示 | PWR LED（电源）、CH1/CH2 LED（通道状态）、ERR/Reset LED | — |
| 生命周期状态 | 已逐步停产（EoL），原厂主推 PNOZ X2.1P 772120 或 PNOZsigma 系列 | 市面为 OEM Surplus / 测试 OK 二手件 |
产品介绍
在老式冲压线或包装机的电柜里，PNOZ X1（301120）至今还在大量服役——它就是那个”不许机器在急停或安全门打开时继续转”的最底层硬保障。这块继电器没有固件、不用组态，靠两个强制导向继电器做自监控（每周期末端做触点回检），符合 Cat.3 要求：任一内部触点熔焊会被检测并使安全输出断开。某次帮客户排查一条老产线频繁无法复位，最后发现是前一代杂牌安全继电器没有短路跨接检测导致误判——换回 Pilz 原装 301120 后恢复正常，这类老派机电安全继电器的诊断逻辑虽简单但极可靠。
严格来说它只在 PNOZ X1 这一代产品中使用（24V DC 版），交流版 774300（24V AC/DC 3n/o 1nc）触点配置不同不能随便替。Pilz 已将其列为 EoL（End of Life）件，新机建议选 PNOZ X2.1P（772120）或 PNOZsigma，但存量设备直接换代往往要改端子和图纸——所以对在役老设备做 Last-Time-Buy 锁 1～2 块冷备是最经济的停机风险对冲。
应用场景与库存策略
安全继电器失效（触点熔焊检测报错或线圈烧毁）直接导致整台设备无法复位运行——不是危险跳闸，而是”安全回路锁死开不了机”。原厂新件已 EoL，等货基本只能碰拆机件。
- 机械压力机/液压机 — 急停按钮双通道监控 + 双手操作回路安全断开非它不可原因：Cat.3 强制导向触点 + 短路跨接检测是压机安全验收基础，普通中间继电器不合规。→ 建议每条在役老产线备 1 块冷备（放防静电袋入备件柜），贴 EoL 标签。
- 包装/灌装联动线 — 安全门联锁开关（Tongue Switch / RFID 安全门锁）监控非它不可原因：原柜图纸/端子标号按 PNOZ X1 22.5mm 螺钉端子布局，换 PNOZ X2.1P 端子排列不同需改线。→ 单机建议 N+1 或区域多台共用 1 块周转，确认取件时间 < 允许停机窗口。
- 物流输送/机器人外围安全 — 光幕/安全扫描仪 OSSD 信号经安全继电器做 Category 3 断开非它不可原因：部分老光幕输出经 PNOZ X1 做双通道评估，上游无安全 PLC。→ 建议由设备主管确认是否计划升代至 PNOZmulti 2，未升代前立即 Last-Time-Buy。
- 替代升代评估 — PNOZ X2.1P 772120（24V AC/DC 2n/o + 2n/o t）或 PNOZ s3 750103非它不可原因：X2.1P 功能更强但端子排列有变（A1/A2 供电位置相同，但安全输出/复位/启动端子编号不同），直接 plug-and-play 不行——严格来说它只在你核对原柜端子图、确认可重接线并同步更新电气图后才可替代，不确定时先囤原型号 301120。
真实案例：华东某汽配厂三台 630T 液压冲床共用一配电室，某周一早班首台开机报”安全回路故障无法复位”——量 S11-S12 有 24V、跨接电阻正常，但 PNOZ X1（301120）内部通道比较器间歇性拒动（运行第 16 年）。库房零备件，原厂 EoL，本地代理商翻遍仓库找到一块测过 OK 的拆机件加急送过去，耽误 2.5h 产能。事后设备部按建议：对全车间 8 台冲床做安全继电器盘点，按每台备 1 块 301120 冷备锁库存，并在下次大修时统一做功能测试（按下 TEST 按钮验证安全输出释放）。教训很明显——安全继电器不像 PLC 模块有冗余，老 EoL 件必须提前囤，别赌拆机渠道随时有货。
常见问题解答 (FAQ)
Q1：301120 是原厂停产件吗？现在还能买到全新原包吗？
A：Pilz 已将 PNOZ X1（301120）列为 EoL/Legacy，原厂新件基本订不到。市面流通为 OEM Surplus（原厂剩余库存）或经功能测试的拆机翻新件。采购坚持要：① 实物标签照片（序列号/批次）② 上电自测记录（供电 24V → 短接 S11-S12 看 K1/K2 吸合 + 手动复位验证）③ 不低于 12 个月功能质保（首次上机失效包换）。
Q2：能用 PNOZ X2.1P（772120）或 774300 直接代替吗？
A：774300 是 PNOZ X1 的 24V AC/DC 3n/o 1nc 版——安全输出多一路 NO，端子排列相近但接线需核对（原柜若只用 2n/o 可空一脚，但端子编号略有偏移）。PNOZ X2.1P（772120）端子编号变化较大，不是 pin-to-pin 替代，必须对照原电气图重接线并更新图档——严格来说它只在你确认端子可对应重接且安全功能不变时可考虑，首次替换建议在计划停机窗口做并保留原 301120 作回退备案。
Q3：Last-Time-Buy 囤几块？ROI 怎么看？
A：公式——每条独立在役产线（或每组物理分隔的安全回路）备 1 块冷备。对比冲床/产线停机损失（通常数千~数万元/小时 × 调货等待 1～3 天），一块二手测试 OK 的 301120（几百~千元级）ROI 碾压。多台同配置设备可协商区域共享 1 块周转但需确保 2h 内可取件。
Q4：长期存放要注意什么防变呆滞？
A：放防静电袋+干燥剂（RH<60%），标记入库日期和 EoL 状态。建议每 24～36 个月抽检：给 A1-A2 供 24VDC，短接 S11-S12 看安全 LED 亮、K1/K2 吸合，按 TEST 按钮验证安全触点释放。继电器机械触点久置一般 OK，注意防潮。
Q5：上机后无法复位（黄色 CH 灯不亮 / 绿色 PWR 亮但无 Ready）怎么排查？
