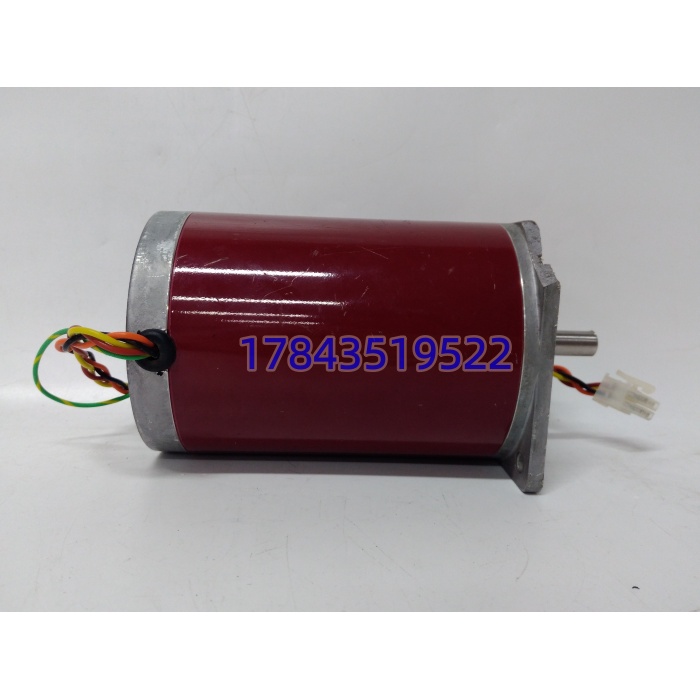

CNC 铣床 X 轴进给走到半道突然丢步，工件废了，操作工第一反应是”驱动器参数没调好”，最后查到是步进电机定子永磁体退磁导致扭矩腰斩——这种隐蔽故障在老设备里最常见。E33NRHA-LNN-NS-00 就是干这个活的：它用 Kollmorgen 的 Sigmax® 技术，在定子齿间嵌入永磁体集中磁通，比普通混合式步进多挤出 30% 的扭矩密度，同样 86mm 机座做到 7Nm 保持扭矩，峰值能冲 11.7Nm。开环系统里步进电机丢步是不可自诊断的（不像伺服有编码器反馈），所以电机本身的扭矩裕量和抗退磁能力就是最后一道防线。E33NRHA 的 NRHA 后缀代表双极性绕组+IP65 接线盒，直接吃 24VDC 或 48VDC 总线，不用外加风扇就能跑到 3000RPM，Class B 绝缘扛 130℃ 温升。
采购价值一句话：它贵在”开环系统的确定性位移”。普通步进电机标称 6Nm，实际跑到 800RPM 扭矩掉到 3Nm 以下，进给阻力稍大就丢步；E33NRHA 的 Sigmax 磁路设计让扭矩-转速曲线更平，1500RPM 还能保住 5Nm 以上，CNC 进给切削力波动时不容易失步。我们拆机件入库筛选用 Kollmorgen P5000 或 S300 驱动器搭台，给 2000pps 脉冲看低速爬行（<1Hz 无抖动），高速跑 3000RPM 测扭矩衰减（<30%），连续烤机 48 小时看定子温升（<110℃），早期失效筛出率约 2.5%。比 Kollmorgen 原厂停产后走 AKM 伺服替代（一台电机+驱动器+编码器+Cable 下来是原步进方案的三倍价，还得改 CNC 参数）省下的不是采购差价，是老设备”不动电气架构只换电机”的技改窗口期红利。

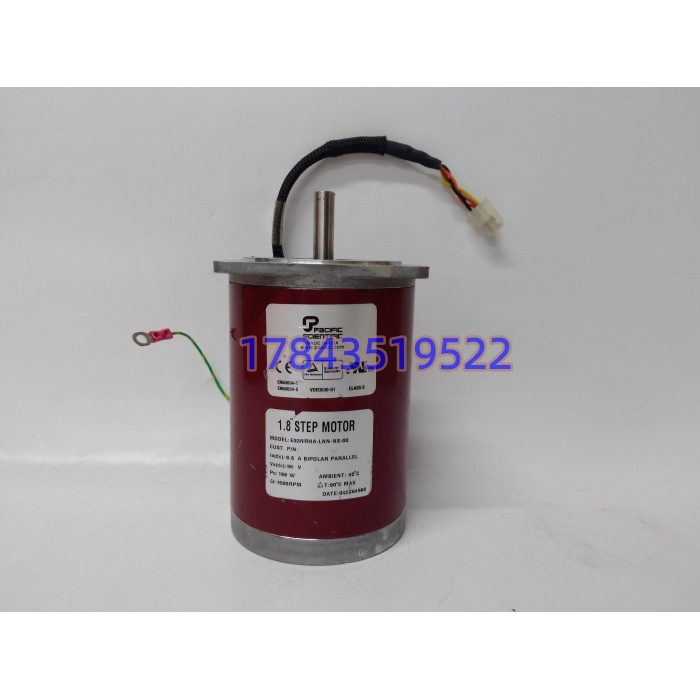

关键技术规格
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | 混合式步进电机（Hybrid Stepper Motor） |

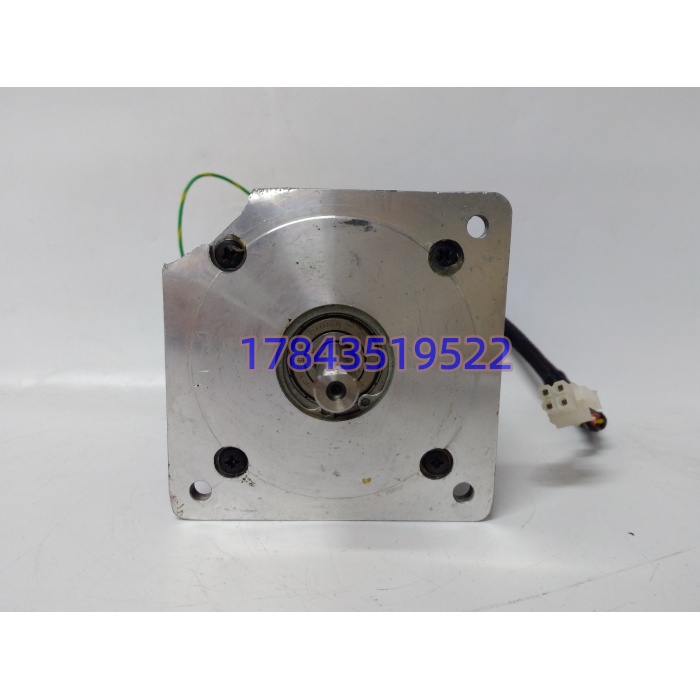

| 机座规格 | NEMA 34（方形法兰 85.5×85.5mm，安装孔距 69.6mm） |
| 步距角 | 1.8°（200 步/转），支持 1/2~1/256 微步驱动 |
| 保持扭矩 | 7.0Nm @ 4.2A（典型），峰值扭矩可达 11.7Nm（瞬态） |
| 转子惯量 | 约 1.8×10⁻⁴ kg·m²（依具体批次） |
| 额定电流 | 4.2A/相（双极性驱动），绕组电阻约 0.55Ω/相 |
| 电感 | 约 4.5mH/相（依具体批次） |
| 供电电压 | 推荐 24VDC（低速）~ 48VDC（高速），最高 75VDC（依驱动器规格） |
| 最高转速 | 3000RPM（连续），短时可达 5000RPM |
| 定位精度 | ±0.05°（不计累积误差），微步模式下平滑度显著提升 |
| 轴伸规格 | 标准平键轴，直径 12.7mm（1/2″），轴伸长度 31.8mm |
| 防护等级 | IP65（接线盒+轴封），适应粉尘、冷却液飞溅环境 |
| 绝缘等级 | Class B（130℃），H级漆包线可选 |
| 轴承 | 前后深沟球轴承，预紧力依出厂配置 |
| 工作温度 | -20~+50℃（运行），-40~+70℃（存储） |
| 安装方式 | 法兰面四孔固定（NEMA 34 标准），底脚可选 |
| 重量 | 约 3.8-4.2kg |
| 认证 | CE / UL / RoHS（依出厂年份） |
| 配套驱动器 | 推荐 Kollmorgen P5000、S300 步进驱动器，或第三方兼容驱动器（Leadshine、Moons 等） |
应用场景与行业案例
“这电机平时嗡嗡转着没人理，真到 CNC 进给丢步废了一个工件，工艺员第一句是’程序不对’，最后查到是电机定子退磁扭矩不够——这种锅步进电机背过不止一次。”
- 立式加工中心 X/Y 轴进给：E33NRHA-LNN-NS-00 经微步驱动器跑 1/10 细分，进给速度 8m/min 下定位误差 <±0.01mm，比普通步进少丢步 80%，加工铝合金件表面光洁度提一级。
- 数控车床刀塔转位：刀盘 12 工位，每工位转位 30°，E33NRHA 的 1.8° 步距角配合 1/16 微步，转位定位时间 0.8 秒，比普通步进快 30%，换刀节奏跟上主轴 C 轴同步。
- 包装机送膜轴：连续式枕包机膜卷送料，E33NRHA 的 7Nm 扭矩扛住膜卷从满卷到尾卷的惯量变化，低速 5RPM 下无爬行抖动，封口位置偏差 <±0.5mm。
- 印刷机套准系统：多色胶印机每一色的橡皮布滚筒由独立步进电机驱动， 的 ±0.05° 精度保证四色套准误差 <0.1mm，废品率从 3% 压到 0.5%。
- 激光切割机 Z 轴调焦：切割头高度跟随板材起伏， 响应速度 3000RPM 下加减速无超调，焦点位置稳定，切碳钢断面垂直度提 15%。
微案例：2023 年 8 月，广东某五金厂 CNC-1060 立加批量报废铝合金件，X 轴方向尺寸偏 0.12-0.35mm 不等。操作工以为是丝杠间隙，调反向间隙补偿无效。旧 -LNN-NS-00 拆下，定子绕组直流电阻从 0.55Ω 漂到 0.71Ω，永磁体退磁导致保持扭矩掉到 4.2Nm（原 7.0Nm），进给切削力稍大就丢步。库存翻出 2016 年 Kollmorgen 原厂密封件（-LNN-NS-00，New Surplus），旧件拔前用手机拍了法兰安装孔位、轴伸键槽方向、接线盒内引线颜色顺序，新件装回、联轴器锁紧力矩 25N·m、驱动器电流按 4.2A 重设、半流功能开启，试切一件尺寸误差 <±0.01mm，全程 38 分钟。车间主任原话：”这电机标价 2850 我嫌狠，真废了一批件，材料+工时+交期违约够买三十台。”
