描述
产品详情

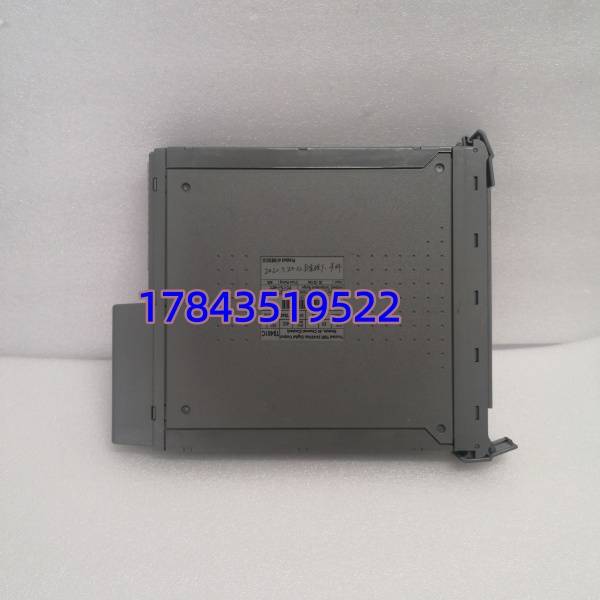

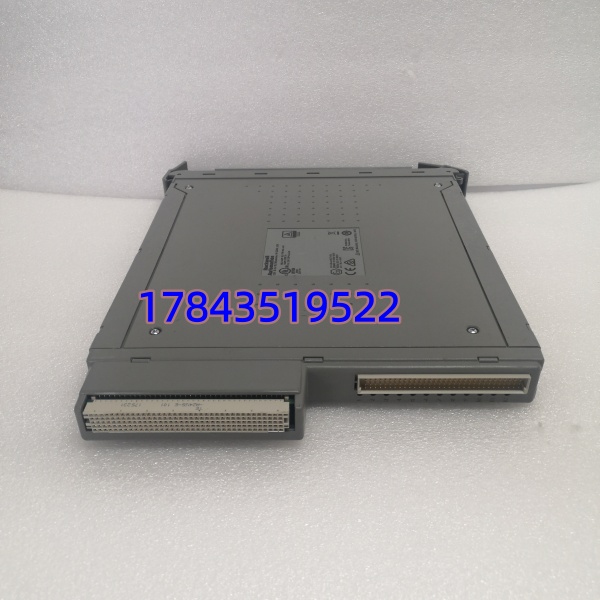

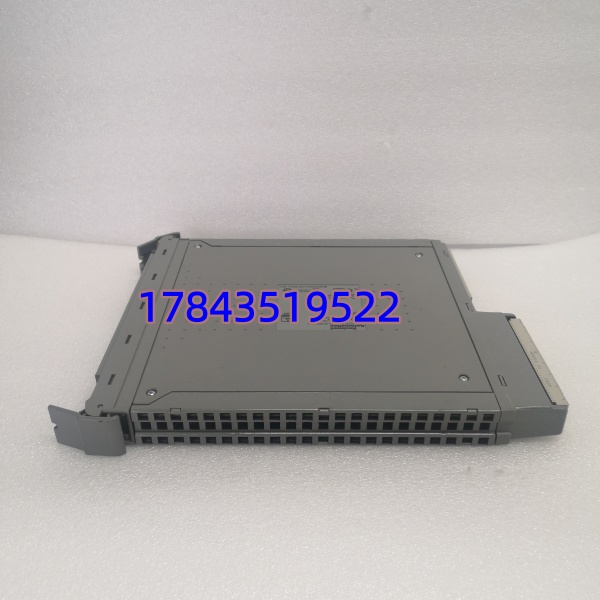

· 型号：T8461C（832001 / 832001-1）
· 品牌：ICS Triplex（Schneider Electric — Trusted Safety System）
· 系列：Trusted TMR SIS（SIL 3 安全仪表系统）
规格参数
- 产品类型：Trusted TMR 三重模块冗余数字量输出模块（Digital Output, DO）
- 适用系统：ICS Triplex Trusted 安全控制器机架（T8110B/T8403 等主机），与 Trusted 机架背板兼容，不兼容 Tricon（Tricon 是另一产品族）
- 安装位置：Trusted 机架标准 I/O 槽位（与 T8431 DI / T8440 AI 等混插）
- 输出通道：40 路独立固态 DC 输出，分为 5 个独立电源组（Power Group），每组 8 通道
- 现场侧输出电压：18～60 V DC（兼容 24 V DC / 48 V DC 现场电源）
- 系统侧供电：由机架背板提供 20～32 V DC（典型 24 V DC）
- 单通道额定负载：0.75 A 连续（阻性），最小负载 25 mA
- 每组最大电流：6 A（每组 8 通道合计）
- 输出类型：高侧固态 MOSFET 开关（源型 Sourcing），正逻辑
- 关断漏电流：< 33 kΩ 等效（典型关断漏 < 0.5 mA @60 V DC）
- 输出保护：每通道电子过流/短路保护（自锁 latch-up，故障清除后自动或手动复位），无需外部熔丝
- 线路监测：每通道自动开路/短路检测（可组态启用），检测电流注入
- 安全完整性：IEC 61508 SIL 3（TÜV 认证），2oo3 表决容错（单切片故障不影响输出）
- SOE（事件顺序记录）：输出状态变化 1 ms 分辨率，上报至控制器
- 热插拔：支持在线更换（系统运行时不中断），新模块自动从主机同步配置
- 前面板指示：Module Health LED（绿/红/黄三色）、每通道状态 LED（输出 ON=绿）
- 诊断：连续内部自诊断（RAM/ROM/Comparator/Voter/输出反馈读回），故障报至 TriStation / SCADA
- 隔离：现场侧与系统侧光电隔离 ≥2500 V AC（1 min），组间隔离 ≥500 V AC
- 工作温度：0 ～ +60 ℃（IEC 61131-2，部分宽温资料 -20～+60℃）
- 存储温度：-40 ～ +85 ℃
- 相对湿度：5%～95% 无凝露
- 尺寸（约）：266 × 31 × 303 mm（H×W×D，含前面板手柄）
- 重量：约 1.1～1.3 kg
- 认证：CE、cULus、TÜV SIL 3、FM / CSA Class I Div 2（依批次）
- 工程软件：TriStation 1131 / Trusted System Builder
产品介绍
T8461C 是 ICS Triplex Trusted 安全系统里的 TMR 数字量输出卡——简单说就是把安全逻辑控制器的”跳闸令”变成现场 24/48 V DC 实际驱动。40 路输出分 5 组独立供电，每组 8 点可分别取现场电源，方便做 ESD 阀分组供电和熔断器分区。内部三取二表决（2oo3），任一切片故障自动隔离不影响输出正确性，同时报诊断警——这才是 SIS 输出卡该有的容错水平，普通 PLC DO 卡做不到。
坦白讲，这卡在现场最大隐患是现场短路导致某组过流保护闩锁（Latch），复位要在 TriStation 里 Clear Fault 或断一下现场电源。还有一点要注意：T8461C 属于 Trusted 系列，不能插进 Tricon（Tricon CX / Tricon v11）机架——外形接近但背板引脚和协议不同，插错会烧。老系统 ICS Triplex 已逐步 lifecycle manage，新货基本靠渠道找测试拆机件。
应用场景与行业案例
痛点切入
海上平台 ESD 柜 Trusted 系统 T8461C 某组 8 路 DO 报”Output Group Overcurrent Latch”——查是现场关断阀 solenoid 线圈匝间短路拉死 24 V DC 输出。复位后暂恢复正常但反复出现，最终更换 T8461C（线圈同时处理）根治。若双面冗余配置另一侧接管无跳车，但单卡故障下对应 ESD 阀组失去驱动能力——SIS 审计会记 NCR，所以建议每机架留冷备。
典型场景
- 石化/海上平台 ESD — Trusted SIS 输出驱动紧急关断阀 solenoid、ESD 按钮灯、跳闸继电器，SIL 3 + TMR 非它不可
- 火气系统（F&G）— 驱动声光报警器、消防泵启动接触器（经中间继电器），需线路监测确认报警回路完好
- 大型压缩机组保护 — 安全停机命令经 T8461C DO 送跳闸电磁阀，2oo3 表决防拒动/误动
- 化工反应装置 HIPPS — 超压卸放阀驱动，要求 fail-safe 架构且具 SOE 追溯
真实案例
某炼厂连续重整装置 ESD 系统（Trusted T8110B + ×3），年检模拟单卡拔出——备卡自动升主保住运行。季度巡检发现 #2 DO 卡一通道 LED 常暗但无报警（现场该点未用故未察觉），停电做通道强制测试确认第 31 路输出 MOSFET 击穿常开。库房有事先购测试件（TriStation 联机识别+40 通道强制验证通过），停机窗口拔出旧件插入新件，系统自动同步配置，SOE 正常。SIS 工程师感慨——Trusted 输出卡这种东西别等年检才发现坏点，一年做一次通道抽检。
