描述
产品详情

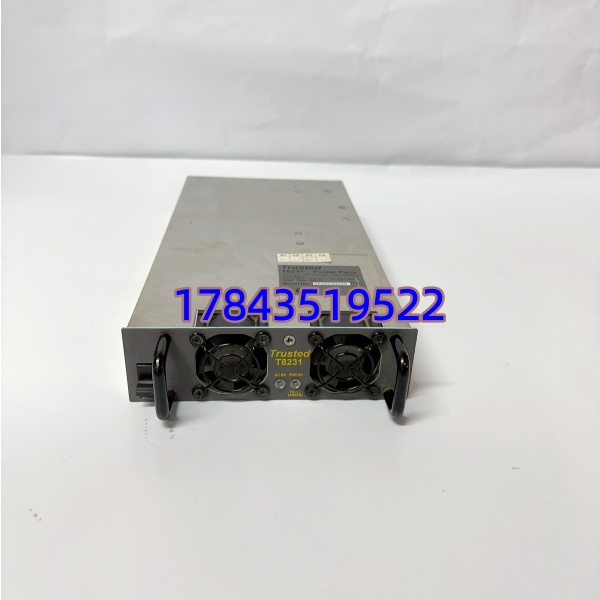

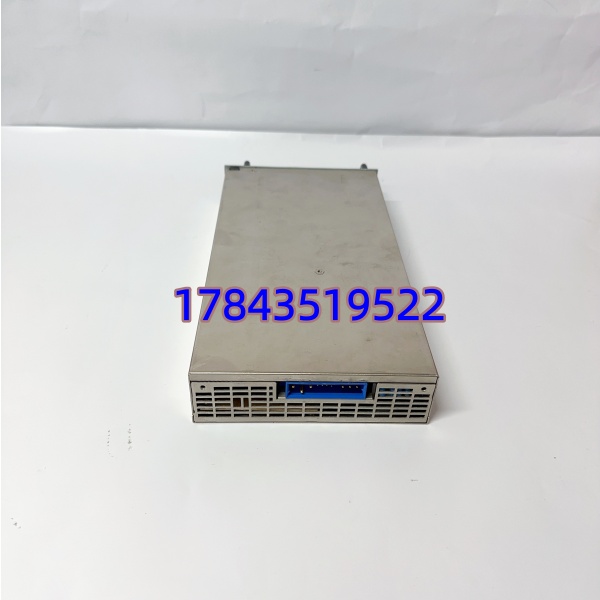

· 型号：T8231
· 品牌：ICS Triplex（现属 Schneider Electric / AVEVA Trusted 产品线）
· 系列：Trusted TMR Safety System — 数字量输入模块
规格参数
- 制造商：ICS Triplex（Schneider Electric / AVEVA）
- 型号：T8231
- 产品类型：Trusted TMR 安全数字量输入模块（DI）
- 适用系统：ICS Triplex Trusted 安全控制器机架（T8100系列底架 + T8110B/T8440等主处理器）
- 输入通道数：16通道（每通道独立三重采样，硬件2oo3表决）
- 输入信号类型：24 V DC 湿电流（Wet Contact）或干接点（Dry Contact，模块提供检测电流）
- 输入电压认可范围：逻辑1 = 18～30 V DC（典型 24 V DC），逻辑0 = <5 V DC
- 输入电流（每通道典型）：约 6 mA @ 24 V DC（由模块内部提供湿电流）
- 输入阻抗：约 2.4 kΩ 每通道
- 响应时间：<10 ms（含 TMR 表决，现场可组态滤波防抖动）
- 安全认证：IEC 61508SIL 3 / IEC 61511SIL 3，TÜV 认证
- 通道诊断：开路（断线）、对地/对电源短路检测，通道健康状态上报系统诊断
- 隔离方式：通道间及通道对背板光电隔离，隔离电压 ≥1500 V AC（通道间）/ ≥2500 V AC（背板）
- 背板供电：通过机架背板取 5 V DC（典型功耗约 5 W）
- 状态指示：前面板 RUN / FAULT LED + 每通道独立状态 LED（绿=ON，红=故障/报警）
- 热插拔：支持在线更换（系统自动重读配置，建议先确认通道状态再拔）
- 配套端子基座：T8271（基本）、T8291（带现场电源隔离）等，依工程设计
- 工作温度：0～+60℃（需核对具体版本，部分宽温版 -20 起）
- 存储温度：-40～+85℃
- 相对湿度：5%～95% 非凝露
- 抗扰度：符合 IEC 61000-6-2/6-4（EMC）
- 认证标记：CE、TÜV SIL 3、部分版本 ATEX/IECEx（依批次）
- 安装：标准 Trusted 机架单槽位，导轨/机架锁定机构
产品介绍
T8231 是 ICS Triplex Trusted TMR 安全系统里负责采集现场安全信号的 DI 模块，专为 ESD（紧急停车）、F&G（火气）、HIPPS 等高完整性 SIS 应用设计。和普通过程式 PLC DI 卡最大的区别：它每个逻辑通道由三路独立硬件并行采样，控制器做 2oo3 表决——单通道故障甚至双通道故障都不会导致误动或拒动，且自带线路断/短路诊断，这是 SIL 3 认证的基础。
坦白讲，这卡在石化炼油、海上平台、LNG 站场非常常见。换卡通常不需要重下装，Trust 系统会自动识别新模块并从控制器同步配置。有一点要注意：T8231 必须搭配正确的端子基座（T8271/T8291等），基座不同影响现场电源隔离方式，备件采购时最好问清楚现场现在用的是哪款基座。
应用场景与行业案例
痛点切入
我在海上平台遇过一次——老 T8231 运行第 12 年，某 ESD 按钮回路报”Line Open Fault”但万用表量现场正常。拆下模块发现通道输入侧光耦老化漏电，诊断门槛漂移导致误报。模块本身功能正常但诊断变”过敏”，频繁触发维护报警干扰操作员判断。换块二手良品立马恢复。这种事普通 DI 卡不会暴露，安全模块的诊断灵敏度是双刃剑——老化后先表现成假报警。
典型场景
- 石化/炼油 — ESD 紧急停车按钮、高位/低位开关联人 Trusted 控制器：SIL 3 认证 + 2oo3 表决，通过 HAZOP 审计必备。
- 海上平台/LNG — 火气探测系统(F&G)手动报警按钮及压力开关采集：宽温、抗盐雾、通道级诊断。
- 核电/电力 — 汽轮机跳闸保护系统(TTS)安全联锁输入：高 MTBF、故障自诊断上报。
- 化工 — HIPPS 高压保护系统现场开关量信号采集：要求 SFF（安全失效分数）>99%。
- 改造延寿 — 替换老化 T8230 或早期 Trusted 模块，同机架兼容无需改机柜布线。
真实案例
某沿海 LNG 接收站，ESD 系统用 ICS Triplex Trusted（T8110B + T8231×6 + T8451 DO）。运行第 9 年冬季一次寒潮后，主控室弹出”Module Slot 3 Channel 7 Diagnostics Failed — Open Wire”，复位后消失但每天出现 1~2 次。维护人员先查现场接线——端子压接良好、电缆无破损。我用 TMT（Trusted Maintenance Tool）读模块内部诊断寄存器，发现该通道隔离电阻从 >10 MΩ 缓慢降到 2.8 MΩ 边缘，低温时进一步恶化触发阈值。判断为模块内部输入光耦老化，订到测试良品 热插拔更换（系统未停机），通道诊断读数恢复到 >15 MΩ，报警彻底消除。安全工程师感慨：”SIL 3 模块连自己老化都能告诉你，比普通卡良心多了。”
