描述
产品详情

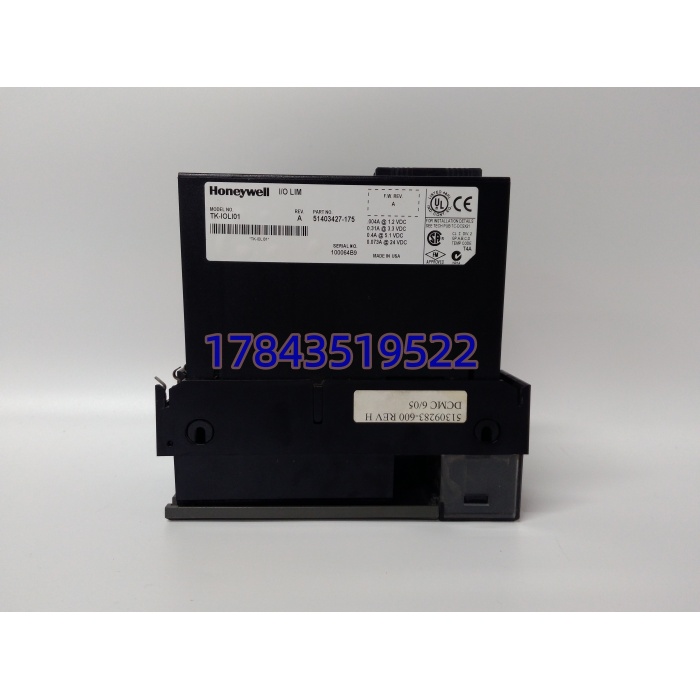

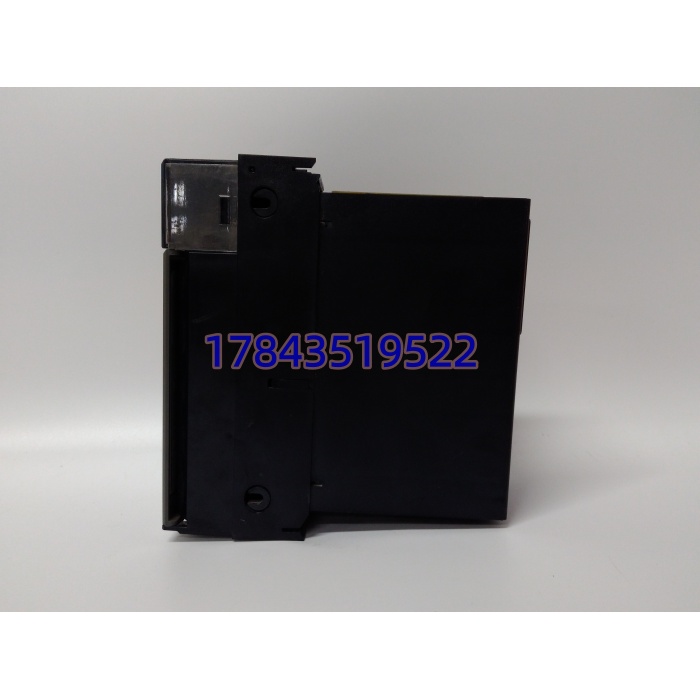

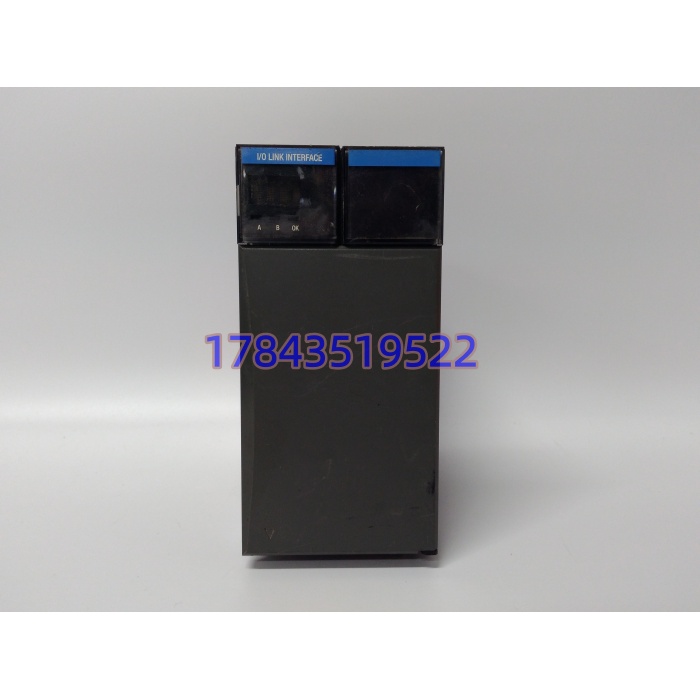

· 型号：TK-IOLI01（备件号 51403427-175）
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion LS / PMIO
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 模块定位 | I/O Link 接口模块（IOLIM/LIM） | 非本地 I/O 卡，无 AI/AO/DI/DO 通道 |
| 备件号 | 51403427-175（同族 51309283-600 / 51403427-275） | 后缀区别硬件版本与认证，订货以完整号为准 |
| 系统兼容 | Honeywell Experion LS / PMIO | 与 C300/C200E 控制器配合，不直插 S800 I/O |
| 通信链路 | I/O Link 高速总线（RS-485 差分物理层） | 协议为霍尼韦尔私有 I/O-Link，非 Modbus |
| I/O 连接端口 | 4 个专用 I/O Link 连接器 | 每端口可挂远程 I/O 机架 |
| 通道容量 | 每端口最多 16 点 ×8 模块 = 128 远程 I/O 点 | 总量受控制器扫描周期制约 |
| 链路距离 | 19.2kbps 时最长 1200m / 38.4kbps 时 600m | 超距需中继器，别用普通网线凑 |
| 供电电压 | 24VDC ±10% | 由 Experion LS 背板或外部 24V 电源供给 |
| 电流消耗 | 静态约 73mA@24V；内部 0.31A@3.3V+0.4A@5.1V+1.2V 逻辑 4mA | petrospare 实测数据 |
| 典型功耗 | 约 2.5W（部分渠道标 4W 为含外部负载估算） | 满配 4 端口满载另计 |
| 浪涌保护 | ±4kV 线对地（部分批次） | 可直接装变频器旁，但仍建议加外部浪涌器 |
| 状态指示 | Power/Module/Comm/Link 多级 LED | 端口 LED 闪 = 链路活动，常亮 = 无活动 |
| 冗余支持 | 支持冗余配置（双 IOLIM 热备） | 需控制器和机架配合，单配不支持在线切 |
| 诊断功能 | 电源、模块、通道三级诊断，故障检测与上报 | 链路衰减 >6dB 或误码率超阈值即告警 |
| 工作温度 | 0~+60℃（部分资料标 -10 起，以铭牌为准） | 机柜内长期 55℃ 正常 |
| 防护等级 | IP20（机柜内安装） | 不防水，海上平台需进密封柜 |
| 尺寸/重量 | 约 160×120×70mm / 1.0kg | 渠道页有 135mm 或 118mm 等不同标注，以实物为准 |
| 认证 | UL / CSA / CE / RoHS / Class I Div 2 | 防爆区需确认后缀是否为 Ex 版 |
| 生命周期 | 随 Experion LS 进入备件期 | 原厂仍可订，但交期与价格看库存 |
产品介绍
TK-IOLI01 在 Experion LS 机柜里干的是”通信枢纽”的活：控制器（C300/C200E 或 LS 控制器）本身不直接连几十个远程 I/O 机架，中间靠 TK-IOLI01 做 I/O Link 总线的主站接口。它把私有 I/O-Link 协议的数据帧打包、校验、中继，4 个端口各带一串远程 I/O 机架，把 AI/AO/DI/DO 的原始数据汇到控制器内存里。它不跑用户控制逻辑（那是控制器的事），不做 PID，不存组态程序，就是个高完整性通信桥。和本地 I/O 卡（如 AI 卡、DI 卡）分工很清楚：本地卡采信号，TK-IOLI01 把这些卡的数据”搬”给控制器。
坦白讲，这模块渠道页水分最大的一点就是”把它包装成 16DI+16DO 本地 I/O 模块”或”FOUNDATION Fieldbus H1 现场总线卡”或”以太网 I/O 模块”——三个描述分别对应三种完全不同的 Honeywell 产品，全是张冠李戴。TK-IOLI01 的真实身份在 plcdcsmro、excellentplc、petrospare 三家权威来源高度一致：Experion LS I/O Link Interface Module，RS-485 差分私有总线，4 端口，2.5W 级功耗。 采购时认准”IOLI + Experion LS + I/O Link”三位一体，别被”以太网/Fieldbus/16DI”的错标带偏。
应用场景与行业案例
我在现场遇到过最阴的故障：某化工厂 Experion LS 系统，#3 远程 I/O 机架周期性掉站 2~3 秒后自动恢复，TK-IOLI01 的 Link LED 闪红但不锁死。查了一周，最后用 Fluke 测 I/O-Link 电缆屏蔽层对地电阻——发现某段电缆屏蔽层和 24V 负端在某接线箱里被前人短接了（”为了防雷”），导致 RS-485 差分共模电位被抬到 12V，超过收发器容忍范围，高温时漏电流变大就偶发丢帧。拆掉错误跨接、补终端电阻，一次恢复。这类”总线没断但通信抽风”的故障，九成在终端电阻、屏蔽接地和共模电位上。
- 火电厂辅网除灰：Experion LS 控制器 + TK- 挂 4 个远程 I/O 机架，采仓泵压力/料位，单模光纤介质适配器可把 I/O-Link 延伸到 2km 外的除尘岛。
- 炼油常减压装置：TK- 4 端口各带一排 AI/AO 机架，集中监控 400+ 点温度压力，冗余 IOLIM 配置保证单点故障不丢数据。
- 化工厂反应釜区：Class I Div 2 认证版 TK- 装防爆柜，远程 I/O 架放在反应釜旁，±4kV 浪涌保护扛得住变频器群启停。
- 海上平台上部模块：I/O-Link 经光纤中继把井口区远程 I/O 数据送中央控制室，1200m 距离内无需中继。
- 水厂 SCADA 边缘站：Experion LS 小型化配置，TK- 挂本地 AI 机架采水质仪表 4–20mA，Modbus TCP 上送调度。
前年去山东一个炼厂，夜班 #2 常减压塔区所有 AI 点同时变”???”（质量位坏），TK- 前面板 Comm LED 红闪，控制器报”I/O Link Timeout”。备用模块库房有，但没人敢换——怕组态丢了。我让先读控制器诊断缓冲区，确认是端口 2 链路彻底断了（不是偶发），然后断电拔 TK-，库存调一块同硬件版本（Rev D，和坏件一致），插回原槽位，上电后控制器自动重扫 I/O Link，4 个端口逐个 Link OK，远程 I/O 数据 30 秒内全部恢复 Good 质量位。全程 8 分钟。老师傅说：以前以为这卡坏了要重下组态，原来 I/O Link 的映射表存在控制器里，换接口卡不动程序。
