描述
产品详情

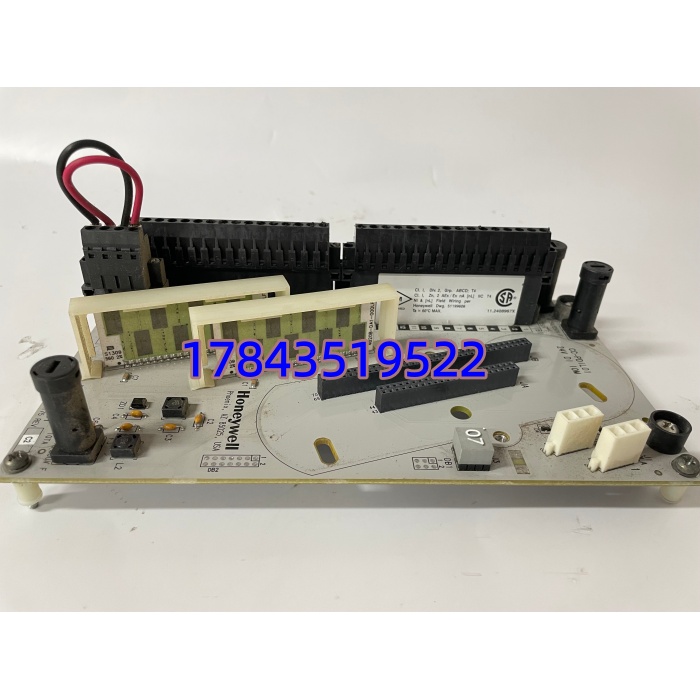

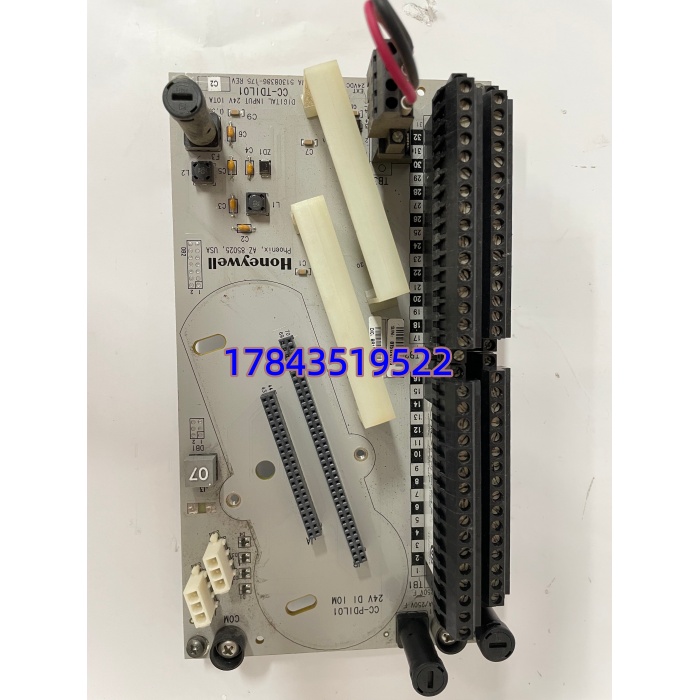

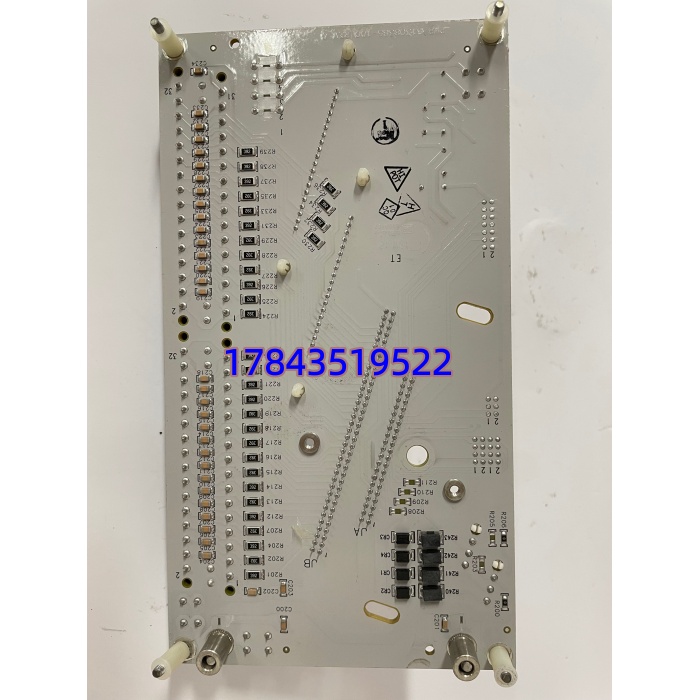

· 型号：CC-TDIL01（Part No. 51308386-175 带涂层 / 51102012-100 无涂层）
· 品牌：Honeywell
· 系列：Experion PKS Series C — Digital Input IOTA (Non-redundant)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 / Order No. | CC-TDIL01，常见 PN：51308386-175（带 G3 保形涂层 Conformal Coating），51102012-100（无涂层），PWA Rev 依批次 |
| 制造商 | Honeywell International Inc.（USA），Process Solutions |
| 系统归属 | Experion PKS — Series C I/O Family，兼容 C300 / C200E 控制器经 I/O Link 通讯 |
| 模块类型 | 数字量输入 IOTA（Input/Output Termination Assembly），非冗余版（冗余版为 CC-TDIL11） |
| 输入通道 | 32 路独立 DC 24V 离散输入，支持干接点（Dry Contact）及湿接点（Wetted 24V DC NPN/PNP 源型） |
| 输入电压范围 | ON 状态：18–30 V DC（典型检测阈值 13 V DC / 3 mA min）；OFF 状态：≤5 V DC（1.2 mA max）；标称 24 V DC |
| 输入阻抗 / 电流 | 约 4.2 kΩ；典型每通道 4.1 mA @ 24V DC；总模块电流消耗 ≈0.19 A @ 24V DC（不含现场负载） |
| 隔离特性 | 通道组-背板及通道-系统地 galvanic 隔离 ≥1500 V AC rms（光耦隔离），通道间共 COM 组不隔离 |
| 现场电源选项 | 跳线选择内部系统供电（IOTA 背板 24V）或外部现场励磁电源（External Field Power），支持非本安/Division 2 非能隙现场电源 |
| 诊断功能 | 开路检测 OWD（Open Wire Detection）、模块通信状态、短路不影响邻通道；SOE（Sequence of Events）时间戳分辨率 1 ms |
| 响应/滤波时间 | 输入滤波典型 5 ms ±20%（可软件组态），绝对延迟 ≤10 ms |
| 热插拔 | 支持在线插拔（Hot-Swap），更换后控制器自动重读 IOTA 配置——建议先解除强制再拔 |
| LED 指示 | 每通道状态 LED（亮=ON）+ 模块 PWR / COM / ERR LED |
| 安装方式 | 插装于 Series C IOTA 底座（如对应 24V DC 供电 IOTA 底板），垂直机架安装，防护等级 IP20（柜内） |
| 工作环境 | 无涂层：-20～+60℃ / 储存 -40～+85℃；带涂层(51308386-175)：-40～+70℃ 工作，5–95% RH 非凝露，ISA S71.04 G3 级 |
| 物理尺寸 / 重量 | 约 127×35×147 mm（L×W×H），≈0.45–0.65 kg |
| 生命周期状态 | Series C I/O 仍属 Honeywell Active 但部分 PN 交期波动（8–16 周曾见），市场全新尾货+测试拆机流通；无 Pin-to-Pin 替代，升代需换整套 I/O 架构 |
产品介绍
某个炼油厂加氢装置 I/O 架上 CC-TDIL01 跑限位开关和 ESD 复位按钮——现场实测发现它比老 TDC3000 的 DI 卡多一样好东西：开路检测（OWD）能在端子松动时直接标 Invalid 而不是假零，省了不少”按钮明明按了系统没反应”的无头案排查时间。它是 Series C 的非冗余 DI IOTA，本质就是把 32 路现场 24V 开关量光隔后打包上 I/O Link，和 C300 控制器配合做顺控/联锁采集。
严格来说，CC-TDIL01（非冗余）和 CC-TDIL11（冗余对用）在电气功能上插槽兼容——但 TDIL11 设计为成对冗余运行，单块 TDIL01 不能组成冗余 DI；若你现场原装是 TDIL11 冗余对请不要只买 TDIL01 替掉（功能可临时顶但失去冗余）。51308386-175 后缀是带 G3 保形涂层版，与无涂层 51102012-100 电气互换，沿海/氯碱区强烈建议订涂层版。库存经理视角：归 B 类偏 A（掉单块 DI 不直接跳机但丢失联锁状态监视需转硬操），Series C I/O 无原位替代，坏了只能换同型号或全盘升代——属于典型 Legacy 需关注 LTB 窗口的件。
应用场景与库存策略
DI 模块故障通常表现为部分通道”常 0″或全卡离线——若 DI 含 ESD 复位按钮、辅机允许启动触点或阀位开/关反馈，会迫使操作员就地硬查或旁路联锁。Honeywell Series C I/O 交期曾报 8–20 周波动，国内靠库存尾货。
- 炼化/乙烯—Experion PKS 辅机顺控 DI（泵运行反馈/阀位限位/ESD 复位按钮）：非冗余架建议每 I/O 架备 1 件冷备；已冗余对(TDIL11)按 N+1 跨站点共享周转 → 建议密封防静电袋保存，每 2 年插 IOTA 底座（不接现场线）看 PWR/COM LED 自检。
- 电厂—化水/除灰 DI 密集站（液位开关/压力开关反馈）：同型机架 ≥3 套可按 N+1 建备件池，不必每柜都囤。
- 老线无明确升级计划：若系统运行 >12 年且无升代预算 → 建议趁渠道有全新尾货做 Last-time-buy（按运行 I/O 架数 1:1 或 N+1），特别注意核对现场 IOTA 底座供电制式（24V DC vs 120V AC IOTA 不混用）。
- 涂层版匹配：沿海/高腐蚀区现场原装若为 51308386-175（带涂层），备件也订带涂层版——无涂层版电气兼容但在 G3 环境寿命明显短。
真实案例：
北方某 PTA 装置 Experion PKS R410 系统，一个非冗余 I/O 架 CC-（51102012-100 无涂层）运行第 13 年因柜内空调漏水蒸汽渗入，PCB 铜箔轻微腐蚀导致 8 个通道间歇性抖动。库房零备件，调货等了 4 天（遇周末实际 5 天），期间对应 4 台溶剂泵”运行反馈”时有时无，顺控逻辑偶尔报”反馈丢失”转手动硬操。事后只做两件事：①锁定 2 件 CC- 51308386-175（带涂层，与原架其余模块一致）分存两装置区中控备件柜；②PM 规程加”每年大修窗口抽检 IOTA 底座背部接线端子扭矩 + 目视 PCB 无腐蚀”。花不到 $1200 囤两件放柜子里，比一次顺控异常手动硬操值当——Series C I/O 这种无替代的老家伙，库存逻辑就是不赌它十五年不坏。
